PS-S10024

产品分类: 开关电源
厂牌: ALTECH
产品描述: 96W 1 120V(DC) 370V(DC) 1% 24V DIN导轨安装 100mm*55mm*90mm
供应商型号: LMC-PS-S10024
供应商: 海外现货
标准整包数: 1

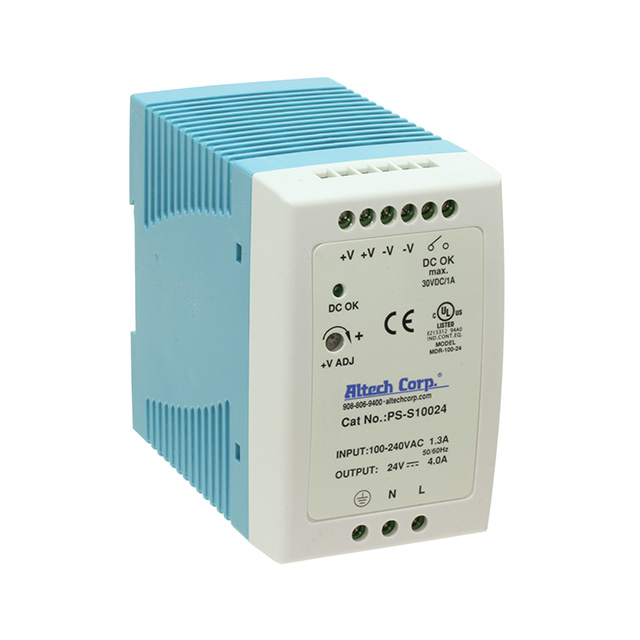

ALTECH 开关电源 PS-S10024

PS-S10024概述

    Altech Power Supply PS-S100 系列技术手册

    1. 产品简介


    Altech Power Supply PS-S100系列是专为各种工业和商业应用设计的高效电源模块。该系列产品提供了不同输出电压(12V、24V和48V),并且具有出色的性能和高可靠性。适用于自动化设备、通信系统、仪器仪表以及任何需要稳定直流电源的场合。

    2. 技术参数


    以下是PS-S100系列的主要技术规格和性能参数:
    | 参数 | PS-S10012 | PS-S10024 | PS-S10048 |
    ||
    | 输出电压 (V) | 12 | 24 | 48 |
    | 额定电流 (A) | 7.5 | 4 | 2 |
    | 电流范围 (A) | 0 ~ 7.5 | 0 ~ 4 | 0 ~ 2 |
    | 额定功率 (W) | 90 | 96 | 96 |
    | 纹波与噪声 (mVp-p) | 120 | 150 | 200 |
    | 电压调整范围 (V) | 12 ~ 15 | 24 ~ 30 | 48 ~ 56 |
    | 电压精度 (%) | ±1.0 | ±1.0 | ±1.0 |
    | 线性调整率 (%) | ±1.0 | ±1.0 | ±1.0 |
    | 负载调整率 (%) | ±1.0 | ±1.0 | ±1.0 |
    | 启动时间 (ms) | 3000, 50 | 3000, 50 | 3000, 50 |
    | 持续时间 (ms) | 50/230VAC | 20/115VAC | 50/230VAC |
    | 输入电压范围 (VAC/VDC) | 85 ~ 264 | 120 ~ 370 | 85 ~ 264 |
    | 频率范围 (Hz) | 47 ~ 63 | 47 ~ 63 | 47 ~ 63 |
    | 功率因数 (PF) | ≥0.95 | ≥0.98 | ≥0.98 |
    | 效率 (%) | 85 | 86 | 88 |
    | 最大交流输入电流 (A) | 1.3/115VAC | 0.8/230VAC | 0.8/230VAC |
    | 冲击电流 (冷启动) (A) | 30/115VAC | 60/230VAC | 60/230VAC |
    | 泄漏电流 (mA) | ≤1 | ≤1 | ≤1 |

    3. 产品特点和优势


    - 宽泛的输入电压范围:85-264VAC 或 120-370VDC,适合全球各地的电源系统。
    - 先进的零电流/零电压开关技术(ZCS/ZVS):显著降低功耗并提高效率。
    - 坚固耐用的设计:通过了振动测试,适合恶劣的工业环境。
    - 无负载消耗低:<1W,更加节能。
    - 全面保护机制:短路、过载、过压和过温保护。
    - 长寿命保证:3年质保期。

    4. 应用案例和使用建议


    - 自动化设备:用于各种传感器和执行器的供电。
    - 通信系统:提供稳定的电源支持。
    - 仪器仪表:在精密测量设备中作为可靠的电源来源。
    使用建议:
    - 在安装过程中确保良好的散热条件,避免过热现象。
    - 检查输入电压是否在规定的范围内,以避免不必要的故障。
    - 定期检查系统的整体性能,确保最佳运行状态。

    5. 兼容性和支持


    - 兼容性:该电源模块可以方便地安装到DIN导轨上,便于集成到现有系统中。
    - 厂商支持:Altech公司提供了详尽的技术文档和客户支持,以帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题1:电源启动缓慢。
    - 解决方法:检查启动时间设置,确认输入电压和环境温度是否正常。
    - 问题2:输出电压不稳定。
    - 解决方法:检查纹波与噪声水平,确认负载情况是否超出额定值。
    - 问题3:过温保护频繁触发。
    - 解决方法:改善散热条件,必要时增加外部风扇。

    7. 总结和推荐


    PS-S100系列是一款高性能、高可靠性的电源模块,适用于多种应用场景。其广泛的输入电压范围、高效的能量转换能力和完善的保护机制使其在市场上具备较强的竞争力。我们强烈推荐该产品用于需要稳定直流电源的各类工业和商业设备。

PS-S10024参数

参数
输出数量 1
最大输入电压 370V(DC)
最小输入电压 120V(DC)
电压-输出1 24V
电压-输出3 -
电流-输出1 -
电压-输出2 -
输出功率 96W
负载调节 1%
电压-输出4 -
电流-输出2 -
长*宽*高 100mm*55mm*90mm
安装方式 DIN导轨安装
应用等级 商用级,工业级
零件状态 停产
包装方式 散装

PS-S10024厂商介绍

Altech公司是一家全球领先的高科技企业,专注于研发和生产各类高科技产品。公司主营产品分为三大类:智能设备、环保科技和医疗设备。

1. 智能设备:包括智能家居、智能穿戴设备等,广泛应用于家庭、办公室等场所,提高生活品质和工作效率。
2. 环保科技:涵盖太阳能发电、风能发电等可再生能源技术,致力于减少环境污染,推动可持续发展。
3. 医疗设备:包括高端医疗影像设备、手术机器人等,为医疗机构提供先进、精确的诊疗工具。

Altech的优势在于:
1. 强大的研发实力:拥有一流的研发团队,不断推出创新产品,满足市场需求。
2. 高品质产品:严格把控产品质量,确保产品性能稳定、安全可靠。
3. 完善的售后服务:提供全方位的技术支持和售后服务,解决客户后顾之忧。
4. 良好的市场口碑:凭借卓越的产品和服务,赢得了广泛的市场认可和好评。

PS-S10024数据手册

厂牌 PDF简要描述 下载
ALTECH 开关电源 ALTECH PS-S10024 PS-S10024数据手册

PS-S10024封装设计

查看详情并下载
Symbol
Footprint
3D Model
