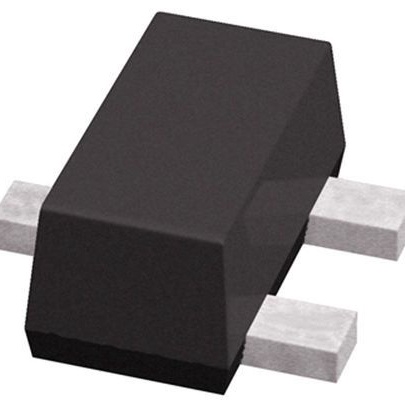

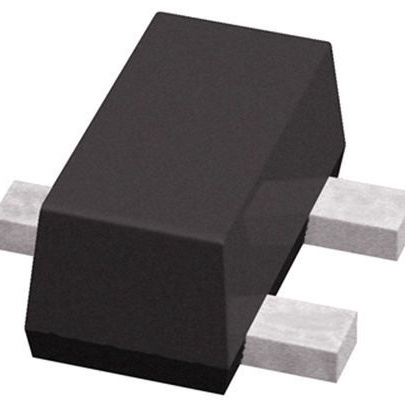

ESD5V3U2U-03F H6327

产品分类: TVS二极管/ESD抑制器
产品描述: 5.3V 单向 3A 15V 6V TSFP-3 贴片安装,黏合安装 1.2mm*1.2mm*550μm
供应商型号: CSJ-ST46729212
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES TVS二极管/ESD抑制器 ESD5V3U2U-03F H6327

ESD5V3U2U-03F H6327概述

    # ESD5V3U2U 系列电子元器件技术手册

    产品简介


    基本介绍
    ESD5V3U2U 系列是英飞凌科技(Infineon Technologies)推出的单向超低 ESD/瞬态保护二极管,适用于高速数据线的保护。该系列产品具备出色的防静电(ESD)、电涌冲击保护能力,同时具有极低的寄生电容和反向漏电流,能够在不影响信号完整性的情况下提供卓越的保护性能。
    主要功能与应用领域
    - 保护功能:符合 IEC61000-4-2(ESD)标准(最高 ±20 kV),IEC61000-4-4(EFT)标准(±50 A,5/50 ns),以及 IEC61000-4-5(浪涌)标准(±3 A,8/20 μs)。
    - 适用场景:主要用于高速接口的数据线保护,如 HDMI、USB 2.0/3.0、DisplayPort、DVI 等,同时也支持 10/100/1000 以太网、Firewire、SATA 等。

    技术参数


    以下是该系列产品的主要技术参数:
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
    ||
    | 最大工作电压 | VRWM 5.3 | V
    | 反向击穿电压 | VBR | V | IBR = 1 mA, Pin 1/2 到 Pin 3 |
    | 反向漏电流 | IR <1 | 50 | nA | VR = 5.3 V |
    | 线电容 | CL | 0.4 | 0.6 | 0.6 | pF | VR = 0 V, f = 1 MHz |
    | 静电放电峰值脉冲电流 | IPP | -3 | 3 A | tp = 8/20 μs |
    | 工作温度范围 | TOP | -40 125 | °C
    产品特点与优势
    - 卓越的防护性能:符合国际通用的高压静电保护标准(IEC61000-4-2),提供高达 ±20 kV 的抗 ESD 能力。
    - 超低寄生电容:电容仅为 0.4 至 0.6 pF,有效减少对信号传输的干扰。
    - 极低的功耗:典型反向漏电流小于 1 nA,在待机状态下的功耗几乎可以忽略不计。
    - 环保设计:采用无铅封装(RoHS 合规)且不含卤素,适合绿色电子设备需求。
    应用案例与使用建议
    应用案例
    1. HDMI 数据线保护:当外部电磁干扰或静电放电可能损坏 HDMI 接口时,ESD5V3U2U 系列可确保信号完整性不受影响。
    2. USB 2.0/3.0 接口保护:在需要高频数据传输的应用中,它能有效防止 ESD 和浪涌对设备的影响。
    使用建议
    - 确保在安装过程中 PCB 设计符合推荐的布局,特别是在高频率信号线附近避免其他干扰源。
    - 若需要双向保护,可以将第 3 引脚未连接,实现双方向的保护效果。
    兼容性与支持
    - 兼容性:该系列二极管能够与大多数主流高速接口标准(如 USB、HDMI、DisplayPort 等)无缝配合。
    - 技术支持:英飞凌提供了详细的参考文档和技术支持,帮助客户快速集成到设计中。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 防护能力不足 | 确保二极管的额定参数满足具体应用的需求。 |
    | 反向漏电流过大 | 检查电路板焊接质量及周围干扰环境。 |
    | 无法正常启动 | 确认接线是否正确并检查电源输入是否正常。 |
    总结与推荐
    ESD5V3U2U 系列是一款高性能的超低 ESD/瞬态保护二极管,特别适合需要高可靠性、低功耗和绿色环保的设计需求。其优秀的防护能力和广泛的适用性使其成为众多电子设备的理想选择。如果您正在寻找一款兼具高效防护与信号完整性保障的产品,这款二极管将是您的明智之选。
    推荐指数:★★★★★
    此技术手册由英飞凌科技股份有限公司发布,所有相关商标和信息均属于各自持有者所有。更多详细内容,请参考官网或联系当地技术支持部门。

ESD5V3U2U-03F H6327参数

参数
工作电压 5.3V
箝位电压 15V
击穿电压 6V
峰值脉冲电流 3A
峰值脉冲功率 -
极性 单向
长*宽*高 1.2mm*1.2mm*550μm
通用封装 TSFP-3
安装方式 贴片安装,黏合安装
包装方式 卷带包装

ESD5V3U2U-03F H6327厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

ESD5V3U2U-03F H6327数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES TVS二极管/ESD抑制器 INFINEON TECHNOLOGIES ESD5V3U2U-03F H6327 ESD5V3U2U-03F H6327数据手册

ESD5V3U2U-03F H6327封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4914 ¥ 4.1622
库存: 6363
起订量: 101 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.16
