XDPL8105XUMA1

产品分类: AC-DC稳压器
产品描述: 8引脚IGBT驱动模块, PG-DSO-8-59封装
供应商型号: 2581719
供应商: 海外现货
标准整包数: 2

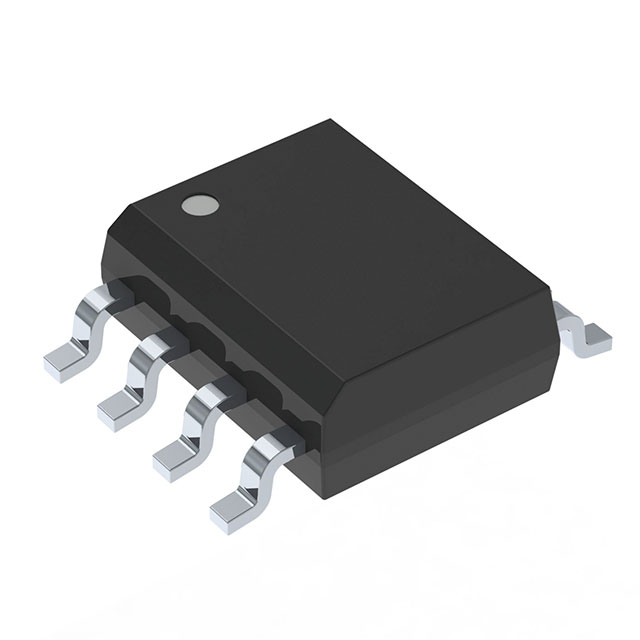

INFINEON TECHNOLOGIES AC-DC稳压器 XDPL8105XUMA1

XDPL8105XUMA1概述

    XDPL8105 - 数字反激控制器IC

    产品简介


    XDPL8105是一款高效率单级数字反激控制器集成电路(IC),专为LED照明应用设计。该IC采用Infineon XDP™数字电源技术,具备高效能、高功率质量以及广泛的应用范围。通过精确的主侧输出电流控制,它可以实现±3%以内的线负载调节率。该控制器支持宽输入电压范围(85-305V AC)和多种控制方式,如微控制器主侧调光和完全隔离的0-10V调光,从而适用于多种不同类型的LED照明设备。

    技术参数


    主要功能
    - 高精度主侧输出电流控制:±3%的线负载调节率
    - 高功率质量:典型功率因数可达0.99,总谐波失真<10%
    - 高效:最高效率达91%
    - 支持各种输入电压(85 - 305 V AC)
    - 支持广泛的输出负载电压范围(最高为最小输出负载电压的4倍)
    - 支持无BOM变更的可配置输出电流
    电气特性
    - 输入电流检测:通过CS引脚检测,支持低输出电流调光
    - 输入电压检测:通过ZCD引脚检测
    - 输出电压检测:通过ZCD引脚检测
    - 开关频率:支持主动爆破模式(ABM)
    工作环境
    - 工作温度范围:TA = 25°C
    - 绝对最大额定值:内部温度传感器监控

    产品特点和优势


    XDPL8105的显著特点包括高效的单级QR Flyback设计、卓越的线性和负载调节能力,以及集成的600V启动单元。这些特性使得该控制器不仅适合用于5W到80W的电子控制装置,还提供了广泛的配置选项,比如可调电压和电流范围、保护模式等。此外,智能热管理及自适应热保护进一步提高了系统的可靠性。

    应用案例和使用建议


    在LED灯具的电子控制设备中,XDPL8105的应用非常广泛。例如,图1展示了基于微控制器主侧调光的典型应用案例,而图2则展示了次级侧0-10V调光的实例。这些应用说明了XDPL8105在多种LED照明系统中的适用性。为了达到最佳性能,建议根据具体应用需求调整配置参数,例如软启动时间和输出充电配置,以确保系统稳定运行并降低EMI干扰。

    兼容性和支持


    XDPL8105支持通用的85-305V AC输入电压范围,并可以轻松集成到现有的LED照明设计中。同时,该IC提供多种接口选项,如UART配置,以便于软件调试和编程。厂商提供全面的技术文档和支持服务,帮助客户顺利完成设计并优化性能。

    常见问题与解决方案


    1. 问题:启动时IC无法正常工作。
    - 解决方法:检查输入电压是否在规定范围内,确认所有连接点接触良好,特别是启动单元的外部电阻连接。
    2. 问题:过温保护导致系统关闭。
    - 解决方法:确保良好的散热设计,必要时增加额外的散热措施。
    3. 问题:输入电流异常。
    - 解决方法:检查输入滤波电容和ZCD引脚连接是否正确。

    总结和推荐


    综上所述,XDPL8105作为一款高性能数字反激控制器,以其高效率、精确的输出电流控制和广泛的兼容性,在LED照明应用中表现优异。它不仅可以满足多样化的应用需求,还能通过简单的配置调整实现个性化的设计。因此,我们强烈推荐将XDPL8105应用于各种需要高可靠性的LED照明系统中。

XDPL8105XUMA1参数

参数
电压 - 电源(Vcc/Vdd) -
最大输入电压 24V
故障保护 -
最大输出电压 -
隔离 -
击穿电压 -
开关频率 180KHz
占空比 -
最小输入电压 6V
功率 -
最小输出电压 -
输出电流 -
内部开关 No
拓扑 Flyback
通用封装 SOIC-8
安装方式 导线安装,贴片安装
零件状态 在售
包装方式 卷带包装

XDPL8105XUMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

XDPL8105XUMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES AC-DC稳压器 INFINEON TECHNOLOGIES XDPL8105XUMA1 XDPL8105XUMA1数据手册

XDPL8105XUMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ ¥ 8.8705
10+ ¥ 6.816
100+ ¥ 6.5468
250+ ¥ 6.2776
500+ ¥ 6.1554
库存: 2375
起订量: 30 增量: 0
交货地:
最小起订量为:10
合计: ¥ 68.16
