IRSM808-204MH

产品分类: 电机驱动器
产品描述: 200V(Max) 半桥 UMOS 13.5V 16.5V Logic PQFN 贴片安装 9mm(长度)*8mm(宽度)
供应商型号: 2781308
供应商: 海外现货
标准整包数: 1

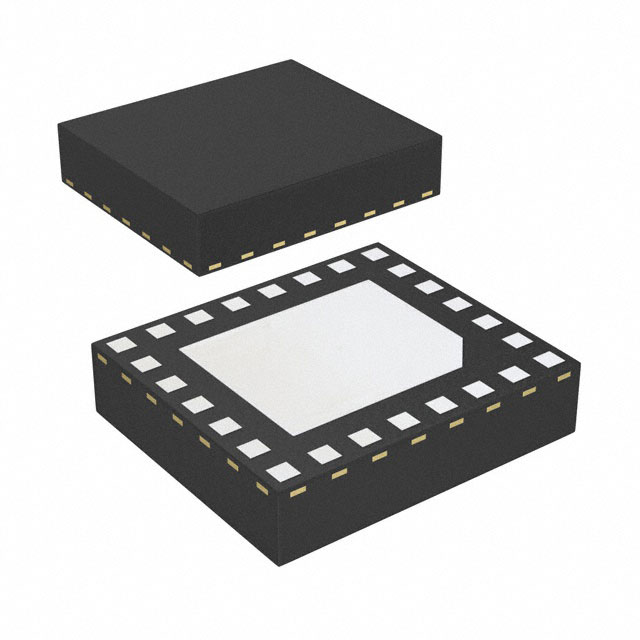

INFINEON TECHNOLOGIES 电机驱动器 IRSM808-204MH

IRSM808-204MH概述

    IRSM808-204MH:高效半桥模块设计

    产品简介


    IRSM808-204MH 是一个专为先进家电电机驱动应用设计的20A、250V半桥模块,特别适用于节能风扇和泵。这款由国际整流器公司生产的半桥模块利用先进的绝缘功率模块(IPM)技术,结合了低导通电阻(RDS(on))沟槽MOSFET技术和行业标杆级的高压半桥驱动技术,被封装在一个紧凑型的小型PQFN封装内。这不仅实现了高效率和高性能,还使模块具备了适合空间受限应用的紧凑尺寸。该模块无需散热片即可运行。

    技术参数


    - 额定电流:20A
    - 最大电压:250V
    - 工作温度范围:-40°C至150°C
    - 热阻:1.3°C/W
    - 逻辑输入电压范围:0.8V至VCC(最高20V)
    - 死区时间:0.9μs至1.3μs
    - 高侧浮置供电电压:VS+12V至VS+20V
    - 低侧固定供电电压:13.5V至16.5V
    - 线性电源频率:最高20kHz
    - 漏极到源极导通电阻:最大0.15Ω(在25°C时)

    产品特点和优势


    - 集成门驱动器和自举功能
    - 支持正弦波调制应用
    - 低RDS(on)(0.15Ω),适合高频应用
    - 通道间传播延迟匹配
    - 优化的dv/dt以减少损耗和EMI
    - 3.3V输入逻辑兼容
    - 同步霍尔效应传感器输入
    - 小巧的PQFN 8x9mm封装,适于空间受限应用

    应用案例和使用建议


    IRSM808-204MH广泛应用于各类家电电机驱动系统中,例如:
    - 家用空调的压缩机驱动
    - 冰箱和洗碗机中的制冷泵驱动
    - 风扇和空气净化器的风机控制
    为了充分发挥其性能,我们建议:
    - 在安装模块时,将母线电容器尽可能靠近模块的母线端子,以减少振铃和EMI问题。
    - 使用接近模块引脚位置的电容器进行良好去耦,特别是在VCC-VSS和VB-VS终端之间。
    - 根据开关频率选择合适的自举电容,确保良好的电路性能。

    兼容性和支持


    - 兼容各种3.3V逻辑输入
    - 符合ROHS标准
    - 由国际整流器公司提供技术支持和质保服务

    常见问题与解决方案


    1. Q: 模块启动时出现异常噪音?
    - A: 检查母线电容器是否安装在模块端子附近,以及电容器值是否合适。
    2. Q: 发热严重?
    - A: 检查电路连接是否正确,确保使用正确的散热方案,如果需要可以增加散热片。
    3. Q: 模块不工作?
    - A: 确认逻辑输入电压和频率是否符合要求,重新检查电路连接并调整设置。

    总结和推荐


    IRSM808-204MH是一款高度集成且性能卓越的半桥模块,专为家电中的电机驱动而设计。其紧凑的尺寸、高效的功率转换能力和出色的电气特性使其成为市场上的优秀产品。强烈推荐给寻求高效能电机驱动解决方案的工程师们。

IRSM808-204MH参数

参数
功能 -
电机类型 - AC,DC -
功率 -
电机类型 -
额定电流 -
接口类型 Logic
拓扑 半桥
工艺 UMOS
最小工作供电电压 13.5V
最大工作供电电压 16.5V
电压 - 负载 200V(Max)
长*宽*高 9mm(长度)*8mm(宽度)
通用封装 PQFN
安装方式 贴片安装
零件状态 在售
包装方式 托盘

IRSM808-204MH厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IRSM808-204MH数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 电机驱动器 INFINEON TECHNOLOGIES IRSM808-204MH IRSM808-204MH数据手册

IRSM808-204MH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 25.5802
10+ ¥ 25.5802
25+ ¥ 22.9199
50+ ¥ 22.9199
100+ ¥ 22.1013
500+ ¥ 22.1013
库存: 1287
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 25.58
