ICE2QR1765GXUMA1

产品分类: AC-DC稳压器
产品描述: 10.5V~27V Flyback 52KHz 49W 隔离 Yes 超温,过压,过载 50% 650V SOP 贴片安装,黏合安装
供应商型号: 4335320
供应商: 海外现货
标准整包数: 1

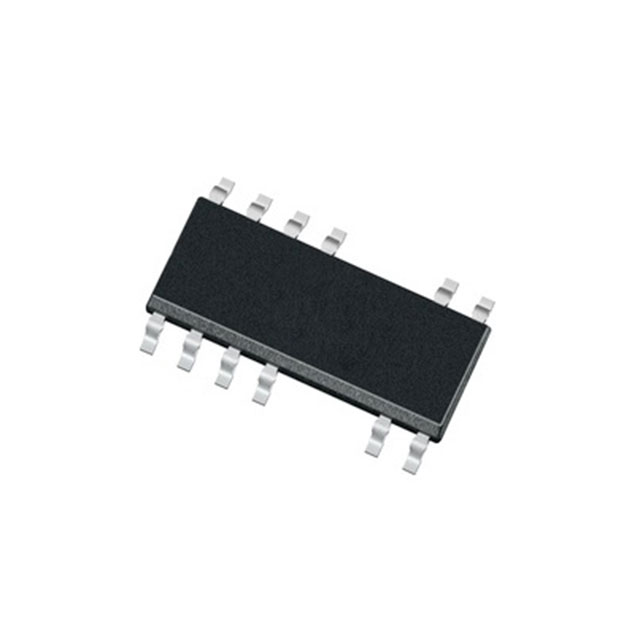

INFINEON TECHNOLOGIES AC-DC稳压器 ICE2QR1765GXUMA1

ICE2QR1765GXUMA1概述

    ICE2QR1765G Quasi-Resonant, 650V CoolSET™ in DS0-12 Package: Comprehensive Overview

    1. 产品简介


    ICE2QR1765G 是一款由Infineon Technologies公司开发的准谐振(Quasi-Resonant)集成电源IC,属于CoolSET™-Q1系列。该产品主要应用于开关模式电源(SMPS),如LCD显示器、DVD读写器、蓝光播放器、机顶盒等。它的核心优势在于低待机功耗(<100mW@无负载)和高能效,且具备宽输入电压范围(85V~265V AC)和内置启动单元。

    2. 技术参数


    | 参数 | 描述 |

    | 额定电压(VDS) | 650V |
    | 最大输出功率 | 49W (230VAC ±15%) |
    | 启动单元 | 内置启动单元 |
    | 准谐振操作 | 支持直到非常低负载 |
    | 主动突发模式 | 操作实现低待机输入功率(<0.1W) |
    | 数字频率减少 | 用于降低负载时的开关损耗 |
    | 软启动 | 内置软启动 |
    | 折返点校正 | 折返点校正,逐周期峰值电流限制,最大导通时间限制 |
    | 自动重启模式 | VCC过压保护、欠压保护、过载保护、过温保护 |
    | 锁存模式 | 可调输出过压保护和变压器短路保护 |

    3. 产品特点和优势


    ICE2QR1765G 的核心特点是其主动突发模式和数字频率减少功能。主动突发模式使得待机状态下的超低功耗得以实现,而数字频率减少则有效降低了负载变化时的开关损耗。其内置的启动单元和内置软启动功能确保了系统的稳定运行。此外,它还支持多种保护机制,以防止系统因过载或过热而损坏。

    4. 应用案例和使用建议


    ICE2QR1765G 广泛应用于适配器/充电器、蓝光/DVD播放器、机顶盒、数字相框、服务器辅助电源、PC、打印机、电视、家庭影院/音响系统、白色家电等领域。为了充分发挥其优势,建议在设计电路时合理配置外部元件,尤其是辅助绕组和稳压电路,以确保最佳的系统效率和稳定性。例如,在设计开关电源时,可以考虑采用具有较小寄生电容的元件来减少开关损耗。

    5. 兼容性和支持


    该产品与其他常见的电子元件和设备兼容性良好,适用于多种电路设计。Infineon公司提供了详尽的技术文档和支持服务,帮助用户进行产品选型和设计。同时,厂商还提供在线技术支持,帮助解决用户在使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    1. 问题:如何进入主动突发模式?
    - 解决方法: 在正常操作状态下,当反馈电压低于VFBR1阈值时,系统将自动进入主动突发模式。
    2. 问题:如何处理过载保护?
    - 解决方法: 当检测到过载时,系统将进入自动重启模式,直到过载状况消除。
    3. 问题:如何避免开关频率抖动?
    - 解决方法: 使用合适的零交叉(ZC)计数器设置,确保系统不会在接近阈值时发生频率抖动。

    7. 总结和推荐


    综上所述,ICE2QR1765G 凭借其低功耗、高效能和多种保护机制,使其在开关模式电源应用中具有很高的市场竞争力。特别是其主动突发模式和数字频率减少功能,显著提升了系统的整体性能。因此,强烈推荐在需要高能效和可靠性的开关电源设计中使用该产品。此外,Infineon公司提供的全面支持和详细的文档也为用户提供了极大的便利。

ICE2QR1765GXUMA1参数

参数
最大输出电压 -
输出电流 -
拓扑 Flyback
击穿电压 650V
隔离 隔离
内部开关 Yes
开关频率 52KHz
占空比 50%
最小输入电压 -
最小输出电压 -
故障保护 超温,过压,过载
最大输入电压 -
电压 - 电源(Vcc/Vdd) 10.5V~27V
功率 49W
10mm(Max)
4mm(Max)
1.75mm(Max)
通用封装 SOP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ICE2QR1765GXUMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

ICE2QR1765GXUMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES AC-DC稳压器 INFINEON TECHNOLOGIES ICE2QR1765GXUMA1 ICE2QR1765GXUMA1数据手册

ICE2QR1765GXUMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 13.8052
10+ ¥ 11.6598
50+ ¥ 10.4471
100+ ¥ 10.4471
250+ ¥ 10.2606
500+ ¥ 10.2606
1000+ ¥ 10.074
2500+ ¥ 10.074
库存: 2475
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 13.8
