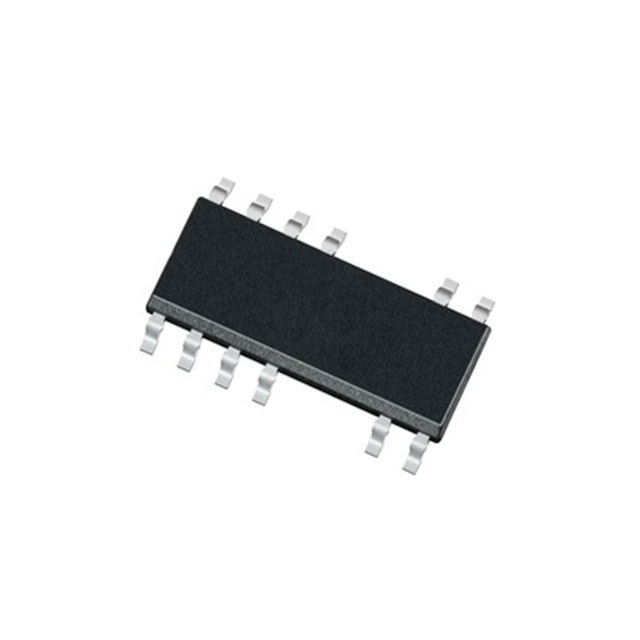

ICE5QR4770AGXUMA1

产品分类: AC-DC稳压器
产品描述: 10V~27V Flyback 20KHz(Min) 27W 140mA 10V 700V 25.5V 隔离 Yes 开环,超温,过压,过载 700V SOIC-12 贴片安装,黏合安装
供应商型号: CY-ICE5QR4770AGXUMA1
供应商: Avnet
标准整包数: 1
INFINEON TECHNOLOGIES AC-DC稳压器 ICE5QR4770AGXUMA1

ICE5QR4770AGXUMA1概述

    ICE5QRxxxxAx Quasi-Resonant 700 V/800 V CoolSET™ 技术手册概述

    产品简介


    ICE5QRxxxxAx 是由英飞凌(Infineon)设计的第五代准谐振集成电源IC,专为离线开关电源而优化。该器件采用双芯片封装,分别集成了控制器和高压MOSFET。这种准谐振操作和数字频率降低技术有助于减少电磁干扰(EMI),提高整体系统效率。ICE5QRxxxxAx 集成的CoolMOS™技术使其具有出色的浪涌电压承受能力和低功耗,适用于辅助电源供应、家庭电器、电视机、电脑及服务器等多种应用场景。

    技术参数


    - 基本参数
    - 耐压等级: 700 V 或 800 V
    - 最大输出功率: 见表1
    - RDS(on): 见表1
    - 最大开关频率差: 低线与高线之间的最小差异
    - 启动时间: 使用卡式配置实现快速启动
    - 保护功能: 内置数字软启动、电流限制、电压过压保护、温度过热保护等
    - 输入保护: 输入过压保护(OVP)、欠压保护(Brownout)

    - 电气特性
    - 工作电压范围: 10 V ~ 25.5 V
    - 工作温度范围: 可达125°C


    产品特点和优势


    1. 增强的主动突发模式: 提供灵活的待机功率选择,使得最低待机功率小于100 mW。
    2. 改进的数字频率降低技术: 最多可达10次零交叉点检测,提高系统效率并降低EMI。
    3. 高可靠性: 具备多种保护机制,如OVP、UVLO、过载/开路保护、输出过压保护、过温保护等。
    4. 环保材料: 符合RoHS标准,无铅电镀,无卤素模塑料。

    应用案例和使用建议


    - 家用电器: 辅助电源供应,适合家庭洗衣机、微波炉等。
    - 消费电子: 电视、电脑及服务器的电源管理,适用于蓝光播放器、机顶盒及LCD/LED显示器。
    - 具体使用建议:
    - 确保辅助绕组的正确连接以优化系统效率。
    - 设计时需考虑热管理,尤其是在高负载情况下。
    - 由于内置多种保护机制,建议进行详细的系统测试以确保可靠运行。

    兼容性和支持


    - 兼容性: 与现有设备高度兼容,特别是与使用准谐振技术的电源系统。
    - 技术支持: 英飞凌提供详尽的技术文档和专业咨询,帮助客户解决问题。

    常见问题与解决方案


    1. 待机功耗高:
    - 解决方案: 检查是否已启用主动突发模式,并调整相关参数。
    2. 启动延迟:
    - 解决方案: 检查VCC预充电是否正常,并检查外部电容值是否合适。
    3. 温度过高:
    - 解决方案: 检查散热设计是否合理,必要时增加散热片。

    总结和推荐


    综上所述,ICE5QRxxxxAx 凭借其出色的EMI控制、高效的电源转换能力和全面的保护机制,在离线开关电源应用中表现出色。其灵活性和兼容性使其成为众多电子设备的理想选择。鉴于其高性能和广泛的适用范围,强烈推荐用于需要高效、可靠电源解决方案的应用场景。如果您正在寻找一款既经济又可靠的电源管理解决方案,ICE5QRxxxxAx 绝对值得考虑。

ICE5QR4770AGXUMA1参数

参数
占空比 -
隔离 隔离
击穿电压 700V
开关频率 20KHz(Min)
拓扑 Flyback
输出电流 140mA
最小输入电压 10V
故障保护 开环,超温,过压,过载
最小输出电压 -
最大输入电压 25.5V
内部开关 Yes
最大输出电压 700V
功率 27W
电压 - 电源(Vcc/Vdd) 10V~27V
通用封装 SOIC-12
安装方式 贴片安装,黏合安装
零件状态 新设计不推荐
包装方式 散装,卷带包装

ICE5QR4770AGXUMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

ICE5QR4770AGXUMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES AC-DC稳压器 INFINEON TECHNOLOGIES ICE5QR4770AGXUMA1 ICE5QR4770AGXUMA1数据手册

ICE5QR4770AGXUMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.7585 ¥ 6.5267
300+ $ 0.7515 ¥ 6.4679
500+ $ 0.7446 ¥ 6.4091
1000+ $ 0.7237 ¥ 6.1151
5000+ $ 0.7237 ¥ 6.1151
库存: 1000
起订量: 154 增量: 1
交货地:
最小起订量为:100
合计: ¥ 652.67
