首页  >  产品百科  >  ICE3BR4765JFKLA1

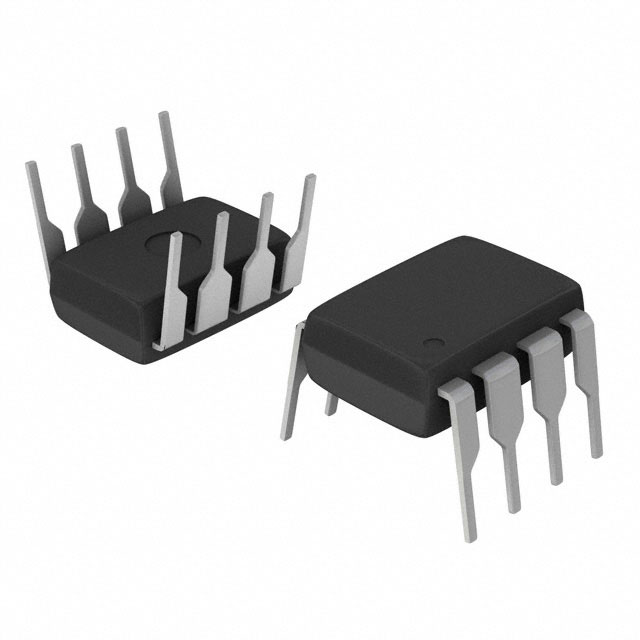

ICE3BR4765JFKLA1

产品分类: AC-DC稳压器
产品描述: 8引脚SMPS 控制器, 表面贴装安装, PG-DIP-7封装
供应商型号: 3155061
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES AC-DC稳压器 ICE3BR4765JFKLA1

ICE3BR4765JFKLA1概述

    CoolSET®-F3R ICE3BR4765J 技术手册

    产品简介


    CoolSET®-F3R ICE3BR4765J 是一款专为离线式开关模式电源(SMPS)设计的电流模式控制器,集成有650V CoolMOS® 和启动单元。它特别适用于较低功率范围的应用,如DVD读写器、组合式DVD播放机、蓝光DVD播放机、机顶盒等。CoolSET®-F3R 系列继承了 CoolSET®-F3 的出色性能,并在此基础上增加了软启动时间、内置消隐窗口、频率抖动、软门驱动等功能。

    技术参数


    - 电压范围:输入电压范围为85-265VAC,输出功率可达27W,典型值为18W。
    - 耐压能力:内置CoolMOS®具有650V的雪崩耐压。
    - 切换频率:内部固定频率为65kHz。
    - 保护特性:过载、过温、过压自动重启保护。
    - 启动电压:启动电压阈值为18V,关断电压阈值为10.5V。
    - 栅极驱动:内置频率抖动和软驱动以减少EMI噪声。
    - 封装:采用PG-DIP-8封装。


    产品特点和优势


    - 主动突发模式:实现最低待机功耗<50mW。
    - 外部重启功能:提供额外保护,在需要立即停止电源开关时发挥作用。
    - 软启动和消隐窗口:增强过载跳变响应。
    - 内置频率抖动和软驱动:减少电磁干扰(EMI)。
    - 绿色模具化合物:符合无铅和RoHS标准。
    - BiCMOS技术:提供宽VCC电压范围。

    应用案例和使用建议


    CoolSET®-F3R ICE3BR4765J 广泛应用于各类消费电子设备中,例如DVD读写器、蓝光播放器和机顶盒。用户可根据需求添加外部电容来延长消隐窗口,以适应高负载跳变。建议在设计应用电路时,合理利用其内置的多种保护机制,以确保系统的稳定性和安全性。

    兼容性和支持


    该产品与同类设备兼容,可轻松集成到现有系统中。厂商提供全面的技术支持和维护服务,用户可通过官方网站获取更多信息和技术支持。

    常见问题与解决方案


    - 问题:在高负载跳变时如何处理?
    - 解决方案:通过添加外部电容来延长消隐窗口。
    - 问题:出现过载时如何自动重启?
    - 解决方案:启用外部重启功能,通过触发BA引脚实现。
    - 问题:如何减少EMI噪声?
    - 解决方案:使用内置频率抖动和软驱动技术。

    总结和推荐


    CoolSET®-F3R ICE3BR4765J 集成了多种高级特性,如主动突发模式、频率抖动、软驱动等,使其成为低功耗应用的理想选择。其出色的性能、广泛的保护机制以及灵活的设计,使其在市场上具备强大的竞争力。因此,强烈推荐使用该产品,特别是对于需要高效率和稳定性的小型离线式开关电源应用。
    以上是对 CoolSET®-F3R ICE3BR4765J 技术手册内容的详细解读,涵盖了产品特点、技术参数、应用案例和使用建议等多个方面,帮助用户更好地了解和使用该产品。

ICE3BR4765JFKLA1参数

参数
隔离 隔离
击穿电压 650V
拓扑 Flyback
故障保护 超温,过压,过载
功率 27W
开关频率 65KHz
最小输出电压 -
电压 - 电源(Vcc/Vdd) 10.5V~27V
最小输入电压 -
最大输出电压 -
内部开关 Yes
最大输入电压 -
占空比 75%
输出电流 -
9.77mm(Max)
6.6mm(Max)
4.8mm(Max)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

ICE3BR4765JFKLA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

ICE3BR4765JFKLA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES AC-DC稳压器 INFINEON TECHNOLOGIES ICE3BR4765JFKLA1 ICE3BR4765JFKLA1数据手册

ICE3BR4765JFKLA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 9.8956
10+ ¥ 8.3578
50+ ¥ 8.0235
100+ ¥ 7.4886
250+ ¥ 7.3548
500+ ¥ 7.3548
1000+ ¥ 7.2211
2500+ ¥ 7.2211
库存: 1008
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 9.89
