ICE3RBR1765JZXKLA1

产品分类: AC-DC稳压器
产品描述: Infineon, 交流-直流电源转换, 1输出, 7引脚
供应商型号: 2224820
供应商: 海外现货
标准整包数: 50

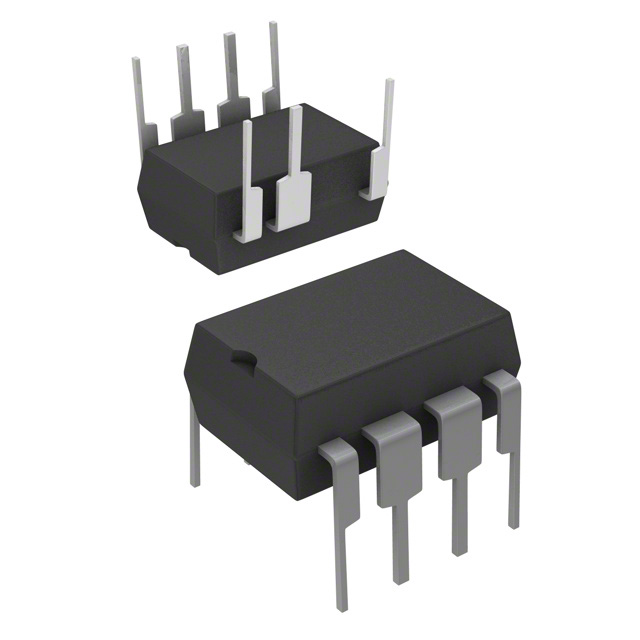

INFINEON TECHNOLOGIES AC-DC稳压器 ICE3RBR1765JZXKLA1

ICE3RBR1765JZXKLA1概述

    ICE3RBR1765JZ 技术概述

    产品简介


    ICE3RBR1765JZ 是一款由 Infineon Technologies 开发的离线式开关电源(SMPS)电流模式控制器,集成有650V CoolMOS 和启动单元,采用DIP-7封装。这款芯片设计坚固,能够承受极端工作温度,适合多种应用领域,包括适配器/充电器、蓝光/DVD播放器、机顶盒、数字相框等消费电子产品,同时也适用于服务器、PC、打印机、电视、家庭影院/音响系统、白色家电等工业设备的辅助电源供应。

    技术参数


    - 输入电压范围: 85-265VAC
    - 最大工作频率: 65kHz
    - 工作温度范围: -40°C 至 +110°C
    - 漏极耐压: 650V
    - 最大占空比: 75%
    - 启动单元集成度: 内置
    - 软启动时间: 内置
    - 输出功率能力: 最大可达44.5W(Ta=50°C)
    - RDS(on): 1.70Ω(典型值)

    产品特点和优势


    - 主动突发模式: 实现最低待机功耗<50mW
    - 自动重启保护: 针对过载、过温、过压等情况提供保护
    - 外部自动重启启用功能: 增加灵活性
    - 内置软启动窗口: 提升稳定性
    - 可扩展的空白窗口: 支持高负载跃变
    - 内置频率抖动和软驱动: 减少电磁干扰(EMI)
    - 绿色模塑化合物: 符合RoHS标准

    应用案例和使用建议


    在实际应用中,ICE3RBR1765JZ常用于需要高效能且低能耗的应用场景。例如,在小型化便携设备如手机充电器中,可以利用其高效率和小尺寸特性;而在大型数据中心中,则可以通过其宽广的工作温度范围确保稳定运行。建议用户根据具体需求调整外围电路元件,以达到最佳性能表现。

    兼容性和支持


    ICE3RBR1765JZ与大多数主流电子元件具有良好的兼容性,同时Infineon Technologies提供了全面的技术支持和服务保障,帮助客户快速解决开发过程中的任何技术难题。

    常见问题与解决方案


    1. 问题: 设备无法正常启动
    - 解决办法: 检查供电线路是否正确连接,确认输入电压符合要求。
    2. 问题: 输出电压不稳定
    - 解决办法: 调整反馈网络参数,确保FB引脚信号准确无误。

    总结和推荐


    综上所述,ICE3RBR1765JZ凭借其卓越的技术参数、多样化的产品特性及广泛的应用场景,成为市场上极具竞争力的选择之一。无论是对于追求高性能的小型电子产品还是需要高可靠性的工业设备来说,它都是一款值得信赖的理想解决方案。因此,强烈推荐给所有希望优化其电源管理系统的企业和个人。

ICE3RBR1765JZXKLA1参数

参数
功率 44.5W
最小输入电压 10.5V
占空比 75%
击穿电压 650V
开关频率 65KHz
最小输出电压 -
隔离 隔离
最大输入电压 25V
故障保护 超温,过压,过载
电压 - 电源(Vcc/Vdd) 10.5V~25V
拓扑 Flyback
输出电流 -
最大输出电压 -
内部开关 Yes
长*宽*高 9.3mm*6.4mm*4.57mm
通用封装 DIP-7
安装方式 通孔安装
零件状态 在售
包装方式 管装

ICE3RBR1765JZXKLA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

ICE3RBR1765JZXKLA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES AC-DC稳压器 INFINEON TECHNOLOGIES ICE3RBR1765JZXKLA1 ICE3RBR1765JZXKLA1数据手册

ICE3RBR1765JZXKLA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
