首页  >  产品百科  >  XMC4700E196K2048AAXQMA1

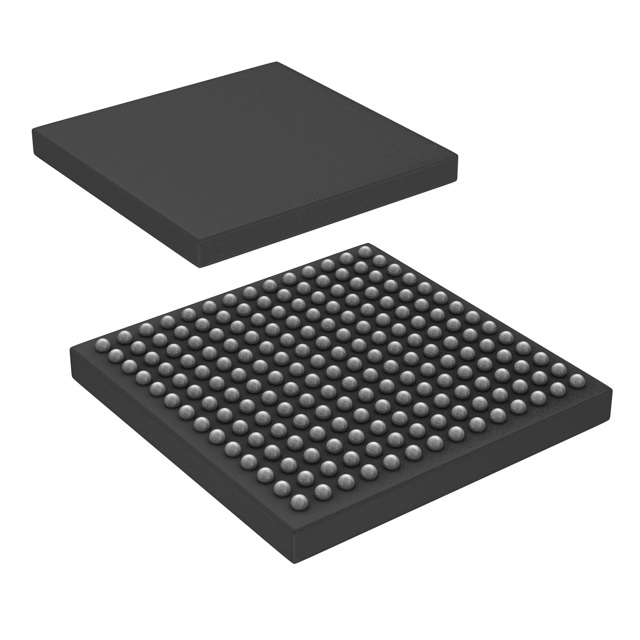

XMC4700E196K2048AAXQMA1

产品分类: 微控制器(MCU)
产品描述: 3.13V~3.63V 144MHz 352KB FLASH 2MB DMA,I2S,LED,POR,Touch-Sense,WDT 外部 155 1 3.63V 144MHz CANbus,EBI,EMI,Ethernet,I2C,LINbus,MMC,SD,SPI,UART,USART,USB OTG,USIC A/D 32x12b,D/A 2x12b 32bit ARM® Cortex®-M4 BGA 贴片安装 12mm(宽度)
供应商型号: 2780946
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES 微控制器(MCU) XMC4700E196K2048AAXQMA1

XMC4700E196K2048AAXQMA1概述


    产品简介


    XMC4700 和 XMC4800 是由英飞凌科技(Infineon Technologies)设计并生产的微控制器系列产品,隶属于XMC4000系列。这些微控制器基于ARM Cortex-M4处理器核心,专为工业应用而设计,适用于工业连接、工业控制、电源转换及传感器和控制等领域。XMC4700和XMC4800具有高性能、低功耗的特点,提供多种通信接口和丰富的外设,使其成为工业自动化和物联网应用的理想选择。

    技术参数


    主要规格
    - 处理器核心: 高性能32位ARM Cortex-M4 CPU
    - 存储器:
    - 16 KB内嵌引导ROM
    - 96 KB高带宽程序存储器
    - 128 KB高带宽数据存储器
    - 128 KB高带宽通信存储器
    - 2,048 KB内嵌Flash存储器(含8 KB指令缓存)

    通信接口
    - 以太网: 支持10/100 Mbit/s传输速率
    - EtherCAT: 支持100 Mbit/s传输速率,具备2个MII端口,8个Fieldbus内存管理单元(FMMU),8个同步管理器和64位分布式时钟
    - USB: 支持USB 2.0主机、全速OTG,内置PHY
    - CAN总线: 全CAN/基础CAN,支持6个节点,256个消息对象(MO),数据速率最高可达1 MBaud
    - USART: 提供6个通用串行接口通道,可用作UART、双SPI、四SPI、IIC、IIS和LIN接口
    - SD/MMC: 数据存储卡接口
    外设
    - 模拟前端: 四个12位分辨率的模拟数字转换器(VADC),每个包含8个通道和输入过范围比较器;一个包含四个通道的Delta Sigma解调器用于模拟信号转换;两个12位分辨率的数字模拟转换器(DAC)
    - 工业控制: 包括两个用于电机控制和电源转换的捕获/比较单元(CCU8),四个用于通用定时器的捕获/比较单元(CCU4),两个用于伺服电机定位的位置接口(POSIF)
    - 安全: 包含窗口看门狗定时器(WDT)、片上温度传感器(DTS)和实时时钟模块(RTC)
    电源
    - 工作电压范围:根据不同型号不同,最低工作电压为-40°C到85°C或-40°C到125°C
    - 电流消耗: 最大电流消耗不超过特定值

    产品特点和优势


    1. 高性能处理能力: 基于ARM Cortex-M4处理器,提供出色的计算性能。
    2. 丰富的通信接口: 拥有多样的通信接口如以太网、EtherCAT、USB、CAN总线等,满足各种工业通信需求。
    3. 多用途外设: 包含多个模拟数字转换器和数字模拟转换器,适用于多种传感器和控制系统。
    4. 高集成度: 集成了大量外设和存储器,减少外部组件的需求,降低了设计复杂性。
    5. 灵活配置: 支持不同的封装和温度范围,便于根据具体应用进行选型。

    应用案例和使用建议


    应用案例
    - 工业自动化: 利用XMC4700和XMC4800的强大计算能力和丰富的通信接口,实现机器视觉、机器人控制等应用。
    - 物联网设备: 作为核心控制器,用于智能家居、智慧城市等领域。
    - 电源转换: 配合CCU4、CCU8等外设,实现高效、可靠的电源转换系统。
    使用建议
    - 在选择封装时,需考虑具体的应用环境,如高温环境可能需要更高温度范围的型号。
    - 确保良好的散热设计,避免因温度过高导致性能下降或损坏。
    - 结合具体应用的需求选择合适的Flash和RAM容量。

    兼容性和支持


    XMC4700和XMC4800支持多种封装形式,包括LFBGA、LQFP和VQFN。厂商提供了全面的技术文档和支持服务,包括数据手册、参考手册、错误清单等,帮助开发者快速理解和使用该产品。此外,英飞凌科技还提供免费的开发工具(如DAVE™)以加速开发过程。

    常见问题与解决方案


    问题一: 温度范围不匹配
    - 解决方案: 根据应用环境选择合适的温度范围型号。
    问题二: 编程时遇到通信错误
    - 解决方案: 检查引脚配置和通信协议设置是否正确。
    问题三: 系统不稳定
    - 解决方案: 确认系统时钟配置是否正确,并检查电源供电是否稳定。

    总结和推荐


    综上所述,XMC4700和XMC4800凭借其卓越的性能、丰富的功能以及广泛的应用场景,在工业控制、工业自动化及物联网等领域有着显著的优势。针对需要高性能处理能力和丰富外设接口的应用,强烈推荐使用XMC4700和XMC4800微控制器。希望上述内容对您的项目有所帮助。

XMC4700E196K2048AAXQMA1参数

参数
程序存储器大小 2MB
接口类型 CANbus,EBI,EMI,Ethernet,I2C,LINbus,MMC,SD,SPI,UART,USART,USB OTG,USIC
内核数 1
振荡器类型 外部
核心处理器 ARM® Cortex®-M4
数据转换器 A/D 32x12b,D/A 2x12b
I/O数量 155
EEPROM大小 -
RAM大小 352KB
最小工作供电电压 -
最大时钟频率 144MHz
数据总线宽度 32bit
最大工作供电电压 3.63V
电压-电源(Vcc/Vdd) 3.13V~3.63V
外设 DMA,I2S,LED,POR,Touch-Sense,WDT
速度 144MHz
程序存储器类型 FLASH
长*宽*高 12mm(宽度)
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 散装,托盘

XMC4700E196K2048AAXQMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

XMC4700E196K2048AAXQMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 微控制器(MCU) INFINEON TECHNOLOGIES XMC4700E196K2048AAXQMA1 XMC4700E196K2048AAXQMA1数据手册

XMC4700E196K2048AAXQMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 123.1929
10+ ¥ 120.993
25+ ¥ 120.993
50+ ¥ 118.7931
100+ ¥ 118.7931
库存: 2358
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 123.19
