XMC4400F100K512BAXUMA1

产品分类: 微控制器(MCU)
产品描述: XMC4000系列单片机, ARM Cortex M4内核, 100针, PG-LQFP封装
供应商型号: 2581754
供应商: 海外现货
标准整包数: 1

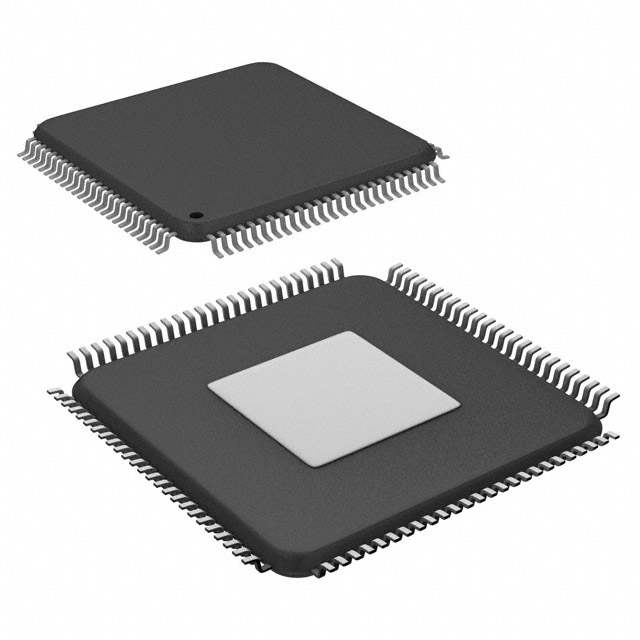

INFINEON TECHNOLOGIES 微控制器(MCU) XMC4400F100K512BAXUMA1

XMC4400F100K512BAXUMA1概述

    XMC4400 Microcontroller: Comprehensive Overview

    1. 产品简介


    XMC4400微控制器是XMC4000系列的一部分,基于高性能的ARM Cortex-M4处理器内核,专为工业连接、工业控制、功率转换和传感控制设计。这款32位微控制器不仅具备高效率,还拥有丰富的内置功能,使其成为工业应用的理想选择。

    2. 技术参数


    以下是XMC4400微控制器的主要技术规格:
    - CPU核心: 高性能32位ARM Cortex-M4 CPU,支持16位和32位Thumb2指令集,具备DSP/MAC指令集。
    - 内存:
    - 16KB启动ROM
    - 16KB高速程序存储器
    - 32KB高速数据存储器
    - 32KB高速通信存储器
    - 512KB片上闪存(带4KB指令缓存)
    - 通信外设:
    - 以太网MAC模块,支持10/100 Mbps传输速率
    - USB 2.0主机,全速OTG,集成PHY
    - 控制器区域网络接口(MultiCAN),支持双节点,最多64条消息对象
    - 四个通用串行接口通道(USIC),可作为UART、双SPI、四SPI、IIC、IIS和LIN接口使用
    - 模拟前端外设:
    - 四个12位分辨率的ADC,每个有8个通道,具有输入超出范围比较器
    - 四通道delta-sigma解调器,具有数字输入阶段用于A/D信号转换
    - 双通道12位DAC
    - 工业控制外设:
    - 两个CCU8(捕获/比较单元)用于电机控制和功率转换
    - 四个CCU4(捕获/比较单元)作为通用定时器
    - 四个高分辨率PWM(HRPWM)通道
    - 两个POSIF(位置接口)用于伺服电机定位
    - 窗口看门狗定时器(WDT)用于安全性敏感应用
    - 片上温度传感器(DTS)
    - 带闹钟支持的实时时钟模块
    - 系统控制单元(SCU)用于系统配置和控制
    - 输入/输出线:
    - 程序可配置端口驱动控制模块(PORTS)
    - 个别位寻址
    - 输入模式下三态
    - 推挽或开漏输出模式
    - 通过JTAG接口支持边界扫描测试

    3. 产品特点和优势


    XMC4400微控制器的独特功能和优势包括:
    - 强大的计算能力: 高性能ARM Cortex-M4处理器,支持复杂的算法处理。
    - 丰富的外设集成: 内置多种通信和控制外设,简化硬件设计。
    - 高精度模拟处理: 高分辨率ADC和DAC,适合精密测量和控制应用。
    - 高效的电源管理: 具备低功耗模式,适用于电池供电的应用。
    - 安全特性: 看门狗定时器确保系统的稳定性和可靠性。

    4. 应用案例和使用建议


    XMC4400广泛应用于工业自动化、电机控制、功率转换等领域。例如,在工业机器人中,可以通过其强大的计算能力和丰富的外设实现精确的位置控制和运动轨迹规划。
    使用建议:
    - 环境适应性: 在严苛环境下使用时,注意电源和接地的稳定性。
    - 散热管理: 在长时间运行高负载任务时,需要有效的散热措施以避免过热。

    5. 兼容性和支持


    XMC4400微控制器支持广泛的工业标准协议,如以太网、USB和CAN。Infineon Technologies提供全面的技术支持和文档资源,包括参考手册、数据手册和应用指南。

    6. 常见问题与解决方案


    - 问题: 无法启动芯片。
    - 解决方案: 检查电源电压是否正确,确认启动模式设置无误。
    - 问题: ADC转换结果不准确。
    - 解决方案: 确保输入信号在有效范围内,检查参考电压设置。
    - 问题: 通信中断。
    - 解决方案: 检查外部设备是否正常工作,确认通信协议配置正确。

    7. 总结和推荐


    XMC4400是一款高性能、多功能的微控制器,适用于多种工业应用场景。其强大的计算能力和丰富的外设使其在复杂系统设计中表现出色。如果您需要一个可靠且灵活的控制解决方案,XMC4400无疑是您的理想选择。
    通过Infineon Technologies提供的完善技术支持,用户可以轻松上手并快速开发出符合需求的产品。我们强烈推荐使用XMC4400微控制器来构建高性能的工业控制系统。

XMC4400F100K512BAXUMA1参数

参数
程序存储器大小 512KB
最大工作供电电压 3.63V
最大时钟频率 32MHz
速度 120MHz
最小工作供电电压 3.13V
数据转换器 A/D 24x12b,D/A 2x12b
接口类型 CANbus,Ethernet,I2C,LINbus,SPI,UART,USB
EEPROM大小 -
核心处理器 ARM® Cortex®-M4
电压-电源(Vcc/Vdd) 3.13V~3.63V
振荡器类型 内部
内核数 1
程序存储器类型 FLASH
I/O数量 55
RAM大小 80KB
数据总线宽度 32bit
外设 DMA,I2S,LED,POR,PWM,WDT
长*宽*高 14mm*14mm*1.4mm
通用封装 LQFP-100
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XMC4400F100K512BAXUMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

XMC4400F100K512BAXUMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 微控制器(MCU) INFINEON TECHNOLOGIES XMC4400F100K512BAXUMA1 XMC4400F100K512BAXUMA1数据手册

XMC4400F100K512BAXUMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
