首页  >  产品百科  >  XMC1301T038F0032ABXUMA1

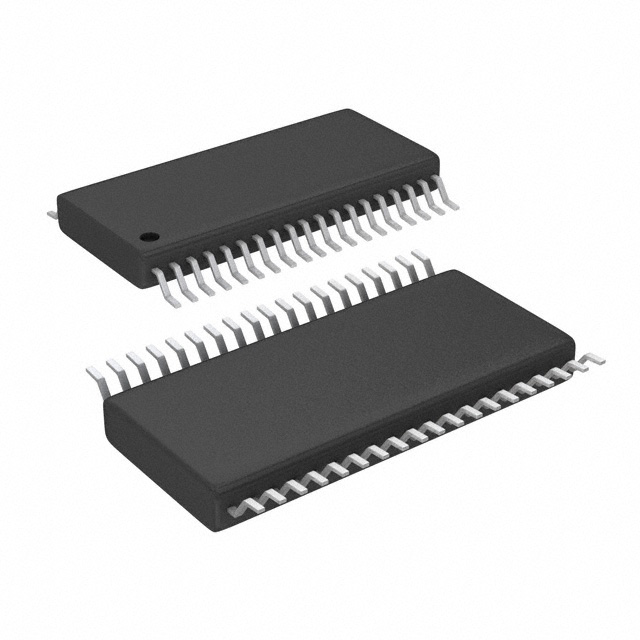

XMC1301T038F0032ABXUMA1

产品分类: 微控制器(MCU)
产品描述: XMC1300系列单片机, ARM 32-bit Cortex-M0内核, 38针, PG-TSSOP-38-9封装
供应商型号: 3294667
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES 微控制器(MCU) XMC1301T038F0032ABXUMA1

XMC1301T038F0032ABXUMA1概述


    产品简介


    产品名称:XMC1300 AB-Step 微控制器系列
    产品类型:工业应用微控制器
    主要功能:
    - 基于ARM Cortex-M0处理器核心的高性能32位微控制器
    - 集成了多种通信接口(USIC、IIC、IIS等)
    - 具备模拟前端外设,如ADC、ACMP和温度传感器
    - 支持电机控制和数字电源转换
    应用领域:
    - 电机控制
    - 数字电源转换
    - LED照明
    - 工业控制

    技术参数


    逻辑符号与引脚配置:
    - 引脚数量和配置见2.2节
    - 包装类型:TSSOP和VQFN
    - 引脚数:16、28、38、40
    - 温度范围:-40°C 至 85°C 和 -40°C 至 105°C
    直流参数:
    - 输入/输出电平:0 V至3.6 V
    - 工作电压:2.1 V至3.6 V
    - 最大功耗:45 mA(工作模式),待机模式电流低至0.05 μA
    - 高速SRAM:16 kbytes
    - Flash内存:最高可达200 kbytes
    交流参数:
    - 时钟频率:最高可达24 MHz
    - ADC精度:12位
    - 比较器精度:快速比较器
    其他参数:
    - 系统计时器(SysTick)用于操作系统支持
    - 嵌入式温度传感器
    - 可编程随机数生成器(PRNG)

    产品特点和优势


    独特功能:
    - 低功耗设计,特别适合电池供电的应用
    - 多种通信接口,满足不同的通信需求
    - 内置多种模拟前端,支持电机控制和LED照明应用
    市场竞争力:
    - 高集成度,减少了外部组件的数量,降低系统成本
    - 高可靠性,适用于严苛的工业环境
    - 广泛的温度范围和多种封装选择,提高了灵活性和适应性

    应用案例和使用建议


    应用案例:
    - 电机控制:通过集成的CCU4和CCU8单元实现精确的电机控制
    - LED照明:通过BCCU单元进行颜色和亮度控制
    使用建议:
    - 在使用多个模拟输入通道时,确保每个通道的采样时间同步,以避免信号失真
    - 由于低功耗特性,可以在电池供电的设备中使用该微控制器,但需注意散热问题

    兼容性和支持


    兼容性:
    - XMC1300系列微控制器与多种外围设备兼容,如USART、SPI、I2C等
    - 支持ARM串行线调试(SWD)接口
    厂商支持:
    - 官方技术支持
    - 用户文档和应用指南

    常见问题与解决方案


    常见问题:
    - 问题:启动时电源供应不稳
    解决方案:检查电源电路的设计,确保稳定性和足够功率
    - 问题:温度传感器读数不准
    解决方案:确认温度传感器安装位置,确保无遮挡,并进行校准

    总结和推荐


    综合评估:
    - XMC1300 AB-Step 微控制器系列具备强大的功能和广泛的适用性,特别适合工业应用中的电机控制、数字电源转换和LED照明
    - 其低功耗、高集成度和可靠性使其成为众多应用场景的理想选择
    推荐:
    - 推荐用于需要高性能、低功耗、多功能集成的工业控制系统项目
    - 由于其广泛的温度范围和多种封装选项,适用于各种复杂环境下的应用。

XMC1301T038F0032ABXUMA1参数

参数
内核数 1
程序存储器类型 FLASH
核心处理器 ARM® Cortex®-M0
数据总线宽度 32bit
最大工作供电电压 5.5V
RAM大小 16KB
EEPROM大小 -
数据转换器 A/D 16x12b
I/O数量 26
最大时钟频率 32MHz
最小工作供电电压 1.8V
速度 32MHz
电压-电源(Vcc/Vdd) 1.8V~5.5V
程序存储器大小 32KB
接口类型 I2C,LINbus,SPI,UART,USART
外设 Brown-out Detect/Reset,I²S,POR,PWM,WDT
振荡器类型 内部
长*宽*高 9.7mm*4.4mm*900μm
通用封装 SOP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

XMC1301T038F0032ABXUMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

XMC1301T038F0032ABXUMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 微控制器(MCU) INFINEON TECHNOLOGIES XMC1301T038F0032ABXUMA1 XMC1301T038F0032ABXUMA1数据手册

XMC1301T038F0032ABXUMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 13.2536
10+ ¥ 11.1939
50+ ¥ 10.0298
100+ ¥ 10.0298
250+ ¥ 9.8507
500+ ¥ 9.8507
1000+ ¥ 9.8507
库存: 2686
起订量: 4 增量: 0
