XMC4700F100K2048AAXQMA1

产品分类: 微控制器(MCU)
产品描述: 3.13V~3.63V 144MHz 352KB FLASH 2MB DMA,I2S,LED,POR,Touch-Sense,WDT 外部 75 1 3.13V 3.63V 144MHz CANbus,EBI,EMI,Ethernet,I2C,LINbus,MMC,SD,SPI,UART,USART,USB OTG,USIC A/D 24x12b,D/A 2x12b 32bit ARM® Cortex®-M4 LQFP(EP),QFP 贴片安装 14mm*14m*1.4mm
供应商型号: 2803468
供应商: 海外现货
标准整包数: 1

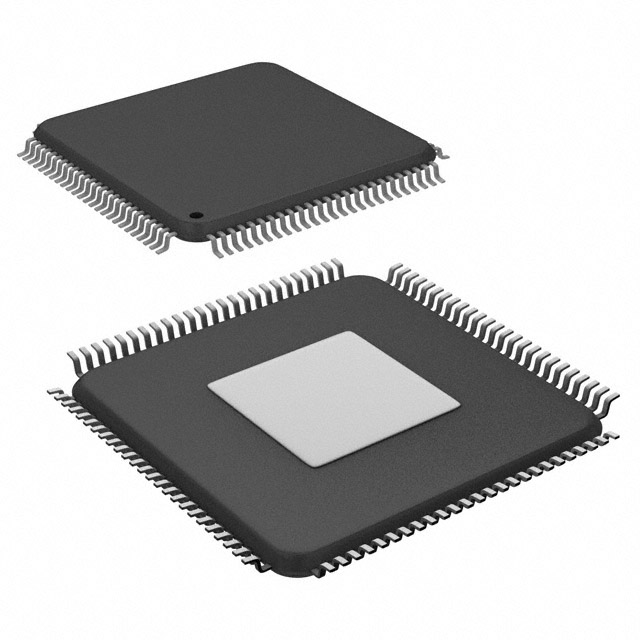

INFINEON TECHNOLOGIES 微控制器(MCU) XMC4700F100K2048AAXQMA1

XMC4700F100K2048AAXQMA1概述

    XMC4700 / XMC4800 Microcontrollers

    产品简介


    XMC4700 / XMC4800微控制器是Infineon Technologies生产的工业应用微控制器系列,属于XMC4000家族的一部分。这些微控制器基于ARM Cortex-M4处理器核心,具有高性能和能源效率的特点。它们广泛应用于工业连接、工业控制、电力转换和传感与控制等领域。此系列微控制器提供多样化的衍生品型号,涵盖不同功能集和温度范围,适用于不同的应用场景。

    技术参数


    以下是一些关键技术参数:
    - 处理器核心: 高性能32位ARM Cortex-M4 CPU
    - 指令集: 支持16位和32位Thumb2指令集
    - 存储器:
    - 16KB引导ROM
    - 96KB高速程序存储器
    - 128KB高速数据存储器
    - 128KB高速通信存储器
    - 2,048KB片上闪存(带8KB指令缓存)
    - 外设接口:
    - 以太网MAC模块,支持10/100 Mbit/s传输速率
    - EtherCAT Slave接口,支持100 Mbit/s传输速率,具有2个MII端口、8个Fieldbus内存管理单元(FMMU)、8个同步管理器、64位分布式时钟
    - USB 2.0主机,全速OTG,集成PHY
    - CAN接口(MultiCAN),全CAN/基础CAN,最多支持6个节点,256个消息对象(MO),最大数据速率为1 MBaud
    - 6个通用串行接口通道(USIC),提供6个串行通道,可配置为UART、双SPI、四SPI、IIC、IIS和LIN接口
    - LED和触摸感应控制器(LEDTS),用于人机界面
    - SD和多媒体卡接口(SDMMC)用于数据存储卡
    - 外部总线接口单元(EBU)用于与外部内存及外设通信

    产品特点和优势


    - 强大的处理能力: 基于高性能ARM Cortex-M4处理器,支持DSP/MAC指令,适合复杂的计算任务。
    - 丰富的通信接口: 包括以太网、EtherCAT、USB、CAN等多种接口,便于构建复杂的工业网络系统。
    - 灵活的存储配置: 提供不同容量的闪存和数据存储器,满足各种应用需求。
    - 卓越的安全性和可靠性: 内置温度传感器和看门狗定时器,确保系统的安全稳定运行。
    - 全面的调试支持: 提供多种调试接口(如ARM-JTAG、SWD、单线跟踪),方便开发和调试过程。

    应用案例和使用建议


    这些微控制器被广泛应用于多种工业场景,例如:
    - 工业自动化系统: 利用其丰富的接口和支持,实现复杂的数据交换和控制逻辑。
    - 智能电网和电源管理系统: 通过精确的测量和控制能力,提高能源利用效率。
    - 医疗设备: 通过稳定的实时性能,保证医疗设备的可靠性和安全性。
    使用建议:
    - 在选择具体型号时,根据应用需求考虑存储容量、接口类型等因素。
    - 充分利用其丰富的外设接口,设计高效的数据通信方案。
    - 使用内置的监控机制,确保系统的长期稳定性。

    兼容性和支持


    这些微控制器与多种其他电子元器件和设备兼容,Infineon提供了详尽的技术文档和支持服务,帮助用户快速上手并解决问题。

    常见问题与解决方案


    - 问题: 微控制器在高温环境下无法正常工作。
    - 解决办法: 确认所选型号支持所需的工作温度范围,必要时进行散热设计。
    - 问题: 闪存数据丢失。
    - 解决办法: 定期备份重要数据,并确保供电稳定,避免断电导致数据丢失。

    总结和推荐


    XMC4700 / XMC4800微控制器凭借其高性能、丰富接口和良好的兼容性,成为工业应用领域的理想选择。其广泛的温度范围和多种存储容量配置使得它能够满足不同应用场景的需求。强烈推荐在工业自动化、智能电网、医疗设备等领域使用这些微控制器,以获得优异的性能和可靠性。

XMC4700F100K2048AAXQMA1参数

参数
电压-电源(Vcc/Vdd) 3.13V~3.63V
数据总线宽度 32bit
最小工作供电电压 3.13V
RAM大小 352KB
接口类型 CANbus,EBI,EMI,Ethernet,I2C,LINbus,MMC,SD,SPI,UART,USART,USB OTG,USIC
程序存储器类型 FLASH
程序存储器大小 2MB
最大时钟频率 144MHz
最大工作供电电压 3.63V
内核数 1
数据转换器 A/D 24x12b,D/A 2x12b
EEPROM大小 -
振荡器类型 外部
I/O数量 75
外设 DMA,I2S,LED,POR,Touch-Sense,WDT
核心处理器 ARM® Cortex®-M4
速度 144MHz
长*宽*高 14mm*14m*1.4mm
通用封装 LQFP(EP),QFP
安装方式 贴片安装
零件状态 在售
包装方式 散装,托盘

XMC4700F100K2048AAXQMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

XMC4700F100K2048AAXQMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 微控制器(MCU) INFINEON TECHNOLOGIES XMC4700F100K2048AAXQMA1 XMC4700F100K2048AAXQMA1数据手册

XMC4700F100K2048AAXQMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
