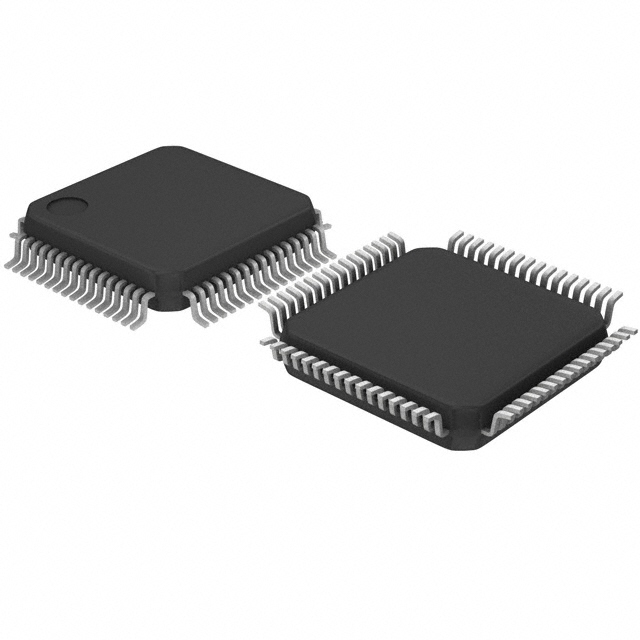

CY90F497GPMCR-GE1

产品分类: 微控制器(MCU)
产品描述: 4.5V~5.5V 16MHz 2KB FLASH 64KB POR,WDT 外部 49 4.5V 5.5V 16MHz CANbus,EBI,EMI,SCI,UART,USART 16bit F²MC-16LX LQFP 贴片安装
供应商型号: UA-CY90F497GPMCR-GE1
供应商: 海外现货
标准整包数: 119
INFINEON TECHNOLOGIES 微控制器(MCU) CY90F497GPMCR-GE1

CY90F497GPMCR-GE1概述


    产品简介


    MB90495G 系列是富士通微电子推出的一款高性能16位微控制器(MCU)。它专为消费电子等需要高速实时处理的应用而设计。这款MCU集成了全CAN接口,并且兼容F2MC家族架构,通过指令集扩展支持高级语言编程和增强型的乘除法及位处理指令。32位累加器的设计使得它可以高效处理长字节(32位)数据。MB90495G系列的外设资源包括8/10位ADC、双UART(SCI)、8/16位PPG定时器、16位I/O定时器以及CAN控制器等。

    技术参数


    - 核心参数
    - 操作温度:最高支持+125°C
    - 时钟系统:内置PLL倍频电路,可以选择1/2分频或×1到×4的振荡时钟(例如,4MHz时钟条件下,输出频率为4到16MHz)
    - 最小指令执行时间:62.5ns(使用16MHz时钟)
    - CPU内存空间:16M字节
    - 地址总线:24位内部寻址
    - 外设
    - ADC:8/10位,最多8通道
    - 定时器:包含8/16位PPG定时器、16位自由运行定时器、输入捕捉定时器、16位重载定时器等
    - 通信接口:UART(双通道)、CAN(符合2.0A和2.0B标准)
    - 低功耗模式:提供多种低功耗模式如待机、休眠等
    - 封装
    - 封装类型:LQFP64(引脚间距0.65mm),QFP64(引脚间距1.00mm)

    产品特点和优势


    - 高集成度:集成了多种常用的外设接口,包括CAN、ADC、UART等,减少了外部组件需求,简化了设计复杂度。
    - 高性能:16位架构支持高性能计算任务,特别是针对实时控制任务,具备强大的中断处理能力和丰富的数据处理指令。
    - 低功耗:支持多种低功耗模式,满足不同应用场景的能耗要求。
    - 兼容性:向下兼容F2MC家族架构,新老项目迁移容易。

    应用案例和使用建议


    - 消费电子产品:利用其强大的外设和高速性能,非常适合用于智能家居、机器人等消费电子产品中的控制单元。
    - 工业自动化:可以作为工业自动化设备中的控制中心,尤其是那些需要实时数据处理和控制的应用。
    - 汽车电子:内置的CAN接口使其在汽车电子领域具有广泛的应用潜力。
    使用建议:在选择电源电压和外部元件时,请注意其工作条件的限制,特别是在高温环境下,应考虑采用额外的散热措施。另外,在使用模拟输入功能时,需确保模拟参考电压的稳定性。

    兼容性和支持


    - 兼容性:MB90495G系列提供了丰富的接口,可以方便地与其他外设或微控制器进行通信。
    - 技术支持:富士通提供了详尽的技术文档和支持服务,可以在其官网获取更多帮助。

    常见问题与解决方案


    - 问题1:如何选择正确的电源电压?
    - 解决方案:参考数据手册中的电气参数部分,确保提供的电源电压处于规定范围内。
    - 问题2:如何正确配置外部时钟?
    - 解决方案:检查时钟配置寄存器,根据实际需求调整PLL倍频设置。

    总结和推荐


    总体来看,MB90495G系列是一款性能强大、功能全面的16位微控制器,特别适合需要高性能和多功能外设的应用场合。其高集成度和低功耗特性使它成为众多领域的理想选择。如果您正在寻找一款性能稳定、兼容性强的微控制器来开发新一代电子产品,MB90495G系列无疑是一个值得考虑的选择。

CY90F497GPMCR-GE1参数

参数
程序存储器类型 FLASH
程序存储器大小 64KB
速度 16MHz
最大工作供电电压 5.5V
RAM大小 2KB
振荡器类型 外部
外设 POR,WDT
数据总线宽度 16bit
EEPROM大小 -
内核数 -
最小工作供电电压 4.5V
接口类型 CANbus,EBI,EMI,SCI,UART,USART
电压-电源(Vcc/Vdd) 4.5V~5.5V
I/O数量 49
核心处理器 F²MC-16LX
数据转换器 -
最大时钟频率 16MHz
通用封装 LQFP
安装方式 贴片安装
零件状态 停产
包装方式 托盘

CY90F497GPMCR-GE1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

CY90F497GPMCR-GE1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 微控制器(MCU) INFINEON TECHNOLOGIES CY90F497GPMCR-GE1 CY90F497GPMCR-GE1数据手册

CY90F497GPMCR-GE1封装设计

查看详情并下载
Symbol
Footprint
3D Model
