XMC1202T028X0064ABXUMA1

产品分类: 微控制器(MCU)
产品描述: Infineon XMC1202系列单片机, ARM Cortex M0内核, 28针, TSSOP封装
供应商型号: 2780938
供应商: 海外现货
标准整包数: 1

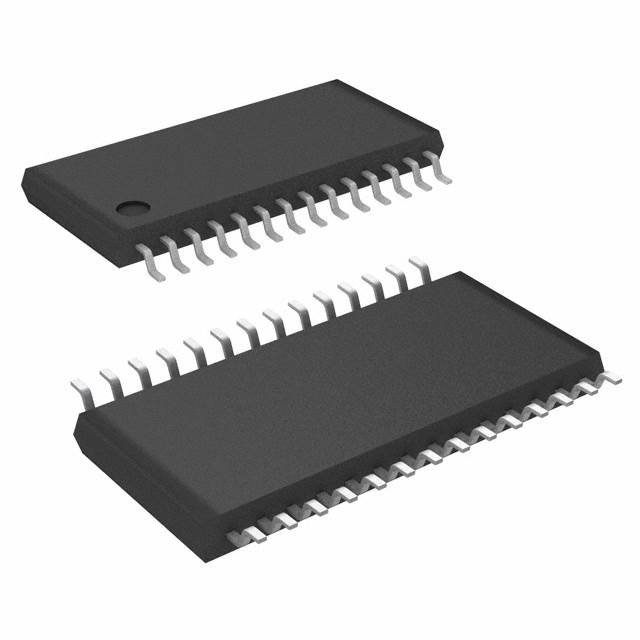

INFINEON TECHNOLOGIES 微控制器(MCU) XMC1202T028X0064ABXUMA1

XMC1202T028X0064ABXUMA1概述

    # XMC1200 AB-Step Microcontroller: Comprehensive Overview

    产品简介


    基本介绍
    XMC1200 AB-Step微控制器属于XMC1000系列的一部分,专为工业应用设计。该系列微控制器基于ARM Cortex-M0处理器核心,是专为LED照明和人机界面(HMI)应用优化的产品。它们具有高性能、低功耗和广泛的功能集,能够满足各种复杂控制需求。

    技术参数


    电气参数
    XMC1200 AB-Step微控制器的主要电气参数如下:
    - 绝对最大额定值:工作温度范围:-40℃至115℃;VDDP引脚电压:-0.3V至6V;数字引脚电压:-0.5V至VDDP+0.5V(最高6V)。
    - 操作条件:环境温度:-40℃至85℃;数字供电电压:1.8V至5.5V;时钟频率:主频33.2MHz,外设时钟66.4MHz。
    性能参数
    - 电源电流:激活模式电流(外围设备启用):在5V时最大为11.5mA;睡眠模式电流:当外围设备时钟关闭且闪存关闭时,最大为1.4mA。
    - 模拟到数字转换器(ADC):内部参考电压范围:2.0V至3.0V;外部参考电压范围:3.0V至5.5V;输入电压范围:VSSP至VDDP+0.05V。

    产品特点和优势


    独特功能和优势
    XMC1200 AB-Step微控制器具有以下特点和优势:
    - 高性能处理能力:基于ARM Cortex-M0处理器核心,具备单周期32位硬件乘法器。
    - 丰富的内置功能:包括8K字节ROM、16K字节高速SRAM和高达200K字节的Flash存储器。
    - 广泛的应用接口:包括两个多功能串行接口通道(USIC)、LED触摸感应控制器(LEDTS)等。
    - 卓越的集成度:拥有多个ADC通道、快速比较器(ACMP)、温度传感器等模拟前端功能。

    应用案例和使用建议


    实际应用和优化建议
    XMC1200 AB-Step适用于多种应用场合,例如:
    - LED照明:通过强大的ADC和DAC支持实现精确的亮度和色彩控制。
    - 人机界面:使用LEDTS进行触摸感应,提供高响应速度和准确度。
    - 工业自动化:利用捕获/比较单元(CCU4)实现精密定时控制。
    使用建议:
    - 散热管理:确保良好散热,避免长时间高负载运行导致过热。
    - 外围设备配置:根据实际需求选择合适的外围设备配置,优化性能。

    兼容性和支持


    兼容性和厂商支持
    XMC1200 AB-Step与其他标准接口兼容,如USART、SPI、I2C、IIS等。Infineon提供详尽的技术文档和支持服务,以帮助用户快速掌握其开发流程并解决问题。

    常见问题与解决方案


    解决方案
    常见问题及解决方法如下:
    - 过载情况下的输入电流超出限制:使用限流电阻限制电流。
    - 系统启动延迟较长:检查供电电路是否稳定,确认所有必要外围设备已正确连接。

    总结和推荐


    综合评估
    XMC1200 AB-Step是一款集高性能、低功耗和多样化功能于一体的微控制器。其广泛的功能集使其成为众多工业应用的理想选择,特别是在LED照明和人机界面领域。
    推荐使用
    鉴于其出色的性能和广泛的适用性,强烈推荐在LED照明、人机界面和其他需要高性能、多功能微控制器的应用中使用XMC1200 AB-Step。

XMC1202T028X0064ABXUMA1参数

参数
外设 Brown-out Detect/Reset,I²S,POR,PWM,WDT
数据总线宽度 32bit
最大时钟频率 32MHz
振荡器类型 内部
核心处理器 ARM® Cortex®-M0
程序存储器大小 64KB
数据转换器 A/D 14x12b
速度 32MHz
I/O数量 20
最大工作供电电压 5.5V
RAM大小 16KB
内核数 1
接口类型 I2C,LINbus,SPI,UART,USART
最小工作供电电压 3V
EEPROM大小 -
程序存储器类型 FLASH
电压-电源(Vcc/Vdd) 1.8V~5.5V
通用封装 SO
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

XMC1202T028X0064ABXUMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

XMC1202T028X0064ABXUMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 微控制器(MCU) INFINEON TECHNOLOGIES XMC1202T028X0064ABXUMA1 XMC1202T028X0064ABXUMA1数据手册

XMC1202T028X0064ABXUMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 15.2814
10+ ¥ 12.3903
50+ ¥ 11.5643
100+ ¥ 11.3578
250+ ¥ 11.3578
500+ ¥ 11.1513
1000+ ¥ 11.1513
2500+ ¥ 11.1513
库存: 2696
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 15.28
