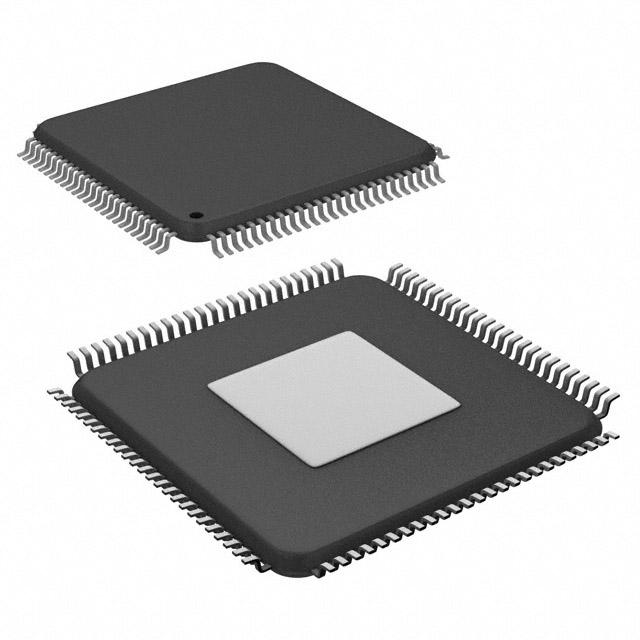

XC2765X104F80LRABKXUMA1

产品分类: 微控制器(MCU)
产品描述: 3V~5.5V 80MHz 50KB FLASH 832KB I²S,POR,PWM,WDT 内部 75 1.6V,5.5V 80MHz CANbus,EBI,EMI,I2C,LINbus,SPI,SSC,UART,USART,USI A/D 16x10b 16bit,32bit C166SV2 QFP 贴片安装,黏合安装
供应商型号: Q-XC2765X104F80LRABKXUMA1
供应商: 国内现货
标准整包数: 0
INFINEON TECHNOLOGIES 微控制器(MCU) XC2765X104F80LRABKXUMA1

XC2765X104F80LRABKXUMA1概述

    XC2765X: 16/32-Bit Single-Chip Microcontroller with 32-Bit Performance

    1. 产品简介


    XC2765X是一款高性能的16/32位单芯片微控制器,属于Infineon XC2000系列的一部分。该系列微控制器继承了C166系列的优点,并通过引入乘法累加单元(MAC)、增强的外设功能和高速时钟频率,实现了更高的处理能力和灵活性。XC2765X适用于广泛的应用领域,包括工业控制、汽车电子、通信系统和消费电子等。

    2. 技术参数


    XC2765X的技术规格如下:
    - 基本特性:
    - 高性能CPU,具有五级流水线和MPU(内存保护单元)
    - 12.5ns指令周期,最高可达80MHz的CPU时钟
    - 单周期32位加减法,结果为40位
    - 单周期16×16位乘法
    - 背景除法(32/16位),需要21个周期
    - 单周期乘积累积(MAC)指令
    - 增强的布尔位操作功能
    - 快速上下文切换支持,带有两个额外的局部寄存器组
    - 16MB总线性地址空间
    - 1024字节特殊功能寄存器区
    - 集成内存保护单元(MPU)
    - 中断系统:
    - 支持高达96个中断源,具有16个优先级
    - 可选择的外部输入用于中断生成和唤醒
    - 时钟生成:
    - 内部或外部时钟源,使用片上PLL或预分频器
    - 存储器模块:
    - 片上stand-by RAM:8KB
    - 片上双端口RAM:2KB
    - 片上数据SRAM:最多16KB
    - 片上程序/数据SRAM:最多32KB
    - 片上程序存储器(闪存):最多832KB
    - 接口通道:
    - 多功能通用定时器单元
    - 16通道通用捕获/比较单元(CAPCOM2)
    - 最多4个捕获/比较单元,用于灵活的PWM信号生成
    - 两个可同步化的ADC,总共最多16通道,10位分辨率,转换时间低于1μs
    - 最多6个串行接口通道,可用于UART、LIN、高速同步通道(SPI)、IIC总线接口(10位寻址,400kbps),IIS接口
    - 片上MultiCAN接口(Rev. 2.0B活动),最多128条消息对象(全CAN/基本CAN)支持2个CAN节点和网关功能
    - 片上系统计时器和实时时钟
    - 电源要求:
    - 单电源供电范围3.0V至5.5V

    3. 产品特点和优势


    XC2765X具备多项独特功能和优势:
    - 高集成度:集成高性能CPU和多种外设,实现单一芯片的整体解决方案。
    - 高性能:高达80MHz的CPU时钟频率,实现12.5ns的指令周期,确保高效能运算。
    - 多功能接口:支持多种通信接口,适应不同应用需求。
    - 可靠性和安全性:内置内存保护单元(MPU)和硬件CRC检查,确保数据安全。
    - 易于开发:配套丰富的开发工具,支持C编译器、宏汇编器、仿真器、评估板等。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化控制系统:利用XC2765X的高性能和丰富接口,实现复杂的数据采集和控制任务。
    - 汽车电子:结合其低功耗和宽电压范围,适合应用于车载仪表板和动力控制系统。
    - 消费电子:例如智能家电,利用其多功能通信接口实现远程监控和控制。
    使用建议:
    - 在设计电路时,应合理分配外部地址空间,确保足够的数据和代码存储。
    - 根据具体应用需求选择合适的Flash和SRAM配置,避免资源浪费。
    - 使用开发工具进行代码调试,充分利用仿真器和逻辑分析仪等功能。

    5. 兼容性和支持


    XC2765X与多种标准接口兼容,支持UART、LIN、SPI、IIC、IIS等。此外,Infineon提供了全面的技术支持,包括详细的文档资料、软件工具和培训服务。对于高量生产订单,Infineon也提供定制化服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 系统初始化失败 | 检查电源电压是否稳定,确认引脚配置正确。 |
    | 中断响应延迟 | 调整中断优先级设置,确保高优先级中断得到及时处理。 |
    | 通信接口不稳定 | 检查时钟频率设置,确认接口时序正确无误。 |

    7. 总结和推荐


    综上所述,XC2765X凭借其高性能、丰富的功能和广泛的兼容性,在多个应用领域展现出强大的竞争力。建议在需要高性能和高集成度的场合下考虑使用XC2765X。对于开发者来说,它不仅是一个强大的计算平台,也是一个容易开发和维护的系统。因此,强烈推荐在各类嵌入式系统中使用XC2765X。

XC2765X104F80LRABKXUMA1参数

参数
核心处理器 C166SV2
数据转换器 A/D 16x10b
I/O数量 75
最大工作供电电压 1.6V,5.5V
程序存储器大小 832KB
电压-电源(Vcc/Vdd) 3V~5.5V
EEPROM大小 -
振荡器类型 内部
接口类型 CANbus,EBI,EMI,I2C,LINbus,SPI,SSC,UART,USART,USI
数据总线宽度 16bit,32bit
程序存储器类型 FLASH
外设 I²S,POR,PWM,WDT
最小工作供电电压 -
最大时钟频率 80MHz
速度 80MHz
内核数 -
RAM大小 50KB
通用封装 QFP
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 新设计不推荐
包装方式 卷带包装

XC2765X104F80LRABKXUMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

XC2765X104F80LRABKXUMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 微控制器(MCU) INFINEON TECHNOLOGIES XC2765X104F80LRABKXUMA1 XC2765X104F80LRABKXUMA1数据手册

XC2765X104F80LRABKXUMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
