TC275TP64F200NDCKXUMA1

产品分类: 微控制器(MCU)
产品描述: 3V~5.5V 200MHz 472KB FLASH 4MB DMA,WDT 外部 112 3 3V 5.5V 200MHz ASC,CANbus,Ethernet,FlexRay,HSSL,I2C,LINbus,MSC,PSI5,QSPI,SENT 64 x 8 A/D 40x12b,6 x 三角积分 32bit TriCore™ LQFP-176 贴片安装,黏合安装 24mm(长度)*24mm(宽度)
供应商型号: TC275TP64F200NDCKXUMA1
供应商: 国内现货
标准整包数: 1

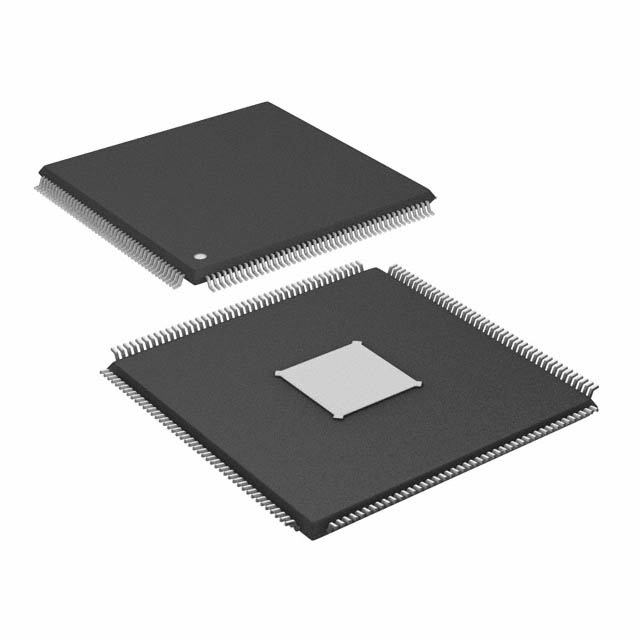

INFINEON TECHNOLOGIES 微控制器(MCU) TC275TP64F200NDCKXUMA1

TC275TP64F200NDCKXUMA1概述

    TC270 / TC275 / TC277 DC-Step 32-Bit Microcontroller

    产品简介


    Infineon Technologies 的 TC270 / TC275 / TC277 系列属于高性能 32 位单片机,专为多种应用场景设计。这些单片机具备多核架构,拥有高效能和高集成度的特点,广泛应用于汽车电子、工业控制及各类嵌入式系统。

    技术参数


    以下是 TC270 / TC275 / TC277 系列的技术参数概要:
    - 处理器核心:两个 32 位超级标量 TriCore CPU(TC1.6P) 和一个高能效标量 TriCore CPU(TC1.6E)
    - TC1.6P 运行频率可达 200 MHz
    - TC1.6E 运行频率同样可达 200 MHz
    - 内存配置:
    - 程序闪存容量:最高可达 4 MByte
    - 数据闪存容量:最高可达 384 KByte
    - 指令缓存:最高可达 16 KByte
    - 数据缓存:最高可达 8 KByte
    - 片上外设:
    - 64 通道 DMA 控制器
    - 多种通信接口,包括 ASCLIN、QSPI、HSSL、MSC、CAN、FlexRay、I2C 等
    - 多个独立 ADC 核心
    - Delta-Sigma ADC (DSADC)
    - 数字信号处理单元 (DSP)
    - 电源管理:包含电压调节器和时钟生成单元
    - 温度范围:支持全温度范围内运行

    产品特点和优势


    1. 高性能:两个 TC1.6P 超级标量 TriCore CPU 支持高达 200 MHz 的运行速度,提供了卓越的实时性能和强大的数字信号处理能力。
    2. 高集成度:集成多核 CPU、闪存、高速缓存和其他关键组件,减少了外部组件的需求。
    3. 可靠性:所有嵌入式非易失性存储器 (NVM) 和 SRAM 均受 ECC 保护,确保系统的可靠性。
    4. 安全性:可选硬件安全模块 (HSM) 和安全管理单元 (SMU),提供高级别安全保护。
    5. 低功耗:支持多种电源管理模式,有效降低能耗。

    应用案例和使用建议


    1. 汽车电子:适用于车身控制、动力总成管理和信息娱乐系统,如通过 ASCLIN 接口实现 LIN 总线通讯。
    2. 工业自动化:可用于电机控制、传感器读取和数据采集,利用 HSSL 实现高速串行通信。
    3. 智能家居:例如使用 FlexRay 总线连接多个设备,实现复杂的网络管理和数据交换。
    4. 消费电子:可用于多媒体播放器或其他高性能消费电子产品,得益于其强大的 DSP 和多通道音频支持。

    兼容性和支持


    - 接口兼容性:与多种工业标准接口兼容,如 CAN、FlexRay、I2C 和以太网等。
    - 技术支持:Infineon Technologies 提供详尽的技术文档、开发工具和支持服务,帮助开发者快速上手并优化项目。

    常见问题与解决方案


    1. 供电问题:如果出现供电异常,检查电源线是否接触良好,或者更换稳压器确保稳定的输入电压。
    2. 通信故障:若外部设备无法正常通信,检查相关接口配置和驱动程序,确认接口参数设置正确。
    3. 程序崩溃:使用调试工具进行诊断,检查是否有未捕获的错误或堆栈溢出现象。

    总结和推荐


    综上所述,TC270 / TC275 / TC277 系列微控制器凭借其高性能、高集成度和广泛的接口支持,在多个行业中展现出卓越的应用价值。特别适合对实时性能要求高的应用场景,如汽车电子和工业自动化。强烈推荐给需要高性能、多功能单片机的开发者。

TC275TP64F200NDCKXUMA1参数

参数
外设 DMA,WDT
速度 200MHz
电压-电源(Vcc/Vdd) 3V~5.5V
程序存储器大小 4MB
最大时钟频率 200MHz
数据总线宽度 32bit
振荡器类型 外部
程序存储器类型 FLASH
EEPROM大小 64 x 8
最小工作供电电压 3V
RAM大小 472KB
最大工作供电电压 5.5V
I/O数量 112
内核数 3
接口类型 ASC,CANbus,Ethernet,FlexRay,HSSL,I2C,LINbus,MSC,PSI5,QSPI,SENT
数据转换器 A/D 40x12b,6 x 三角积分
核心处理器 TriCore™
长*宽*高 24mm(长度)*24mm(宽度)
通用封装 LQFP-176
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TC275TP64F200NDCKXUMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

TC275TP64F200NDCKXUMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 微控制器(MCU) INFINEON TECHNOLOGIES TC275TP64F200NDCKXUMA1 TC275TP64F200NDCKXUMA1数据手册

TC275TP64F200NDCKXUMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 472.236
10+ ¥ 422.0034
50+ ¥ 403.0635
库存: 4128
