XMC1302T038X0128ABXUMA1

产品分类: 微控制器(MCU)
产品描述: 1.8V~5.5V 32MHz 16KB FLASH 128KB Brown-out Detect/Reset,I²S,POR,PWM,WDT 内部 26 1 1.8V 5.5V 32MHz I2C,LINbus,SPI,UART,USART A/D 16x12b 32bit ARM® Cortex®-M0 TSSOP-38 贴片安装,黏合安装 9.7mm*4.4mm*1.2mm
供应商型号: 3585365
供应商: 海外现货
标准整包数: 1

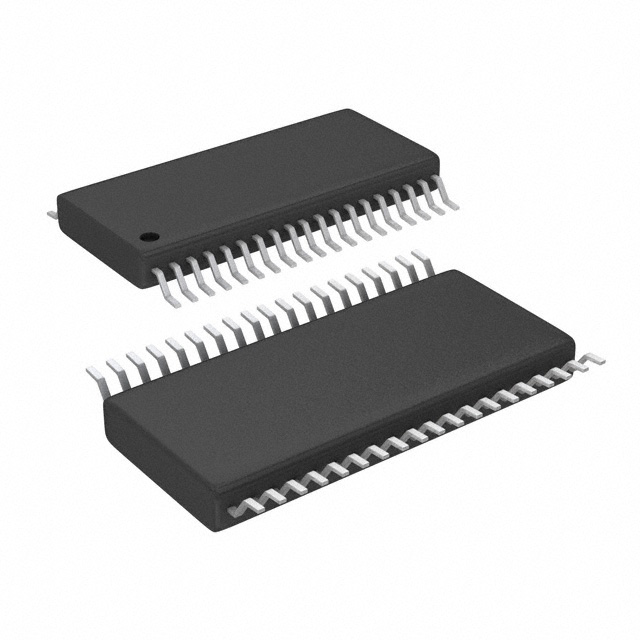

INFINEON TECHNOLOGIES 微控制器(MCU) XMC1302T038X0128ABXUMA1

XMC1302T038X0128ABXUMA1概述

    XMC1300 AB-Step Microcontroller Series: A Comprehensive Overview

    1. 产品简介


    XMC1300系列微控制器是基于ARM Cortex-M0处理器内核的微控制器家族,适用于工业应用。这些微控制器以其高效的处理能力和广泛的功能集,满足电机控制、数字电源转换及LED照明等多种应用需求。

    2. 技术参数


    以下是XMC1300系列微控制器的技术规格和关键性能参数:
    - 处理器核心:ARM Cortex-M0,32位
    - 片上存储器:
    - Flash内存:高达200 kbytes
    - SRAM内存:16 kbytes
    - 片上ROM:8 kbytes
    - 通信接口:
    - 两个通用串行接口通道(USIC),支持UART、双SPI、四SPI、IIC、IIS和LIN接口
    - 模拟前端外设:
    - ADC:最多16个模拟输入引脚,2个采样保持电路,最高12位精度
    - 比较器:最多8个过范围比较器(ORC),最多3个快速模拟比较器(ACMP)
    - 温度传感器(TSE)
    - 工业控制外设:
    - 用于电机控制和电源转换的捕获/比较单元CCU4和CCU8
    - 用于编码器和电机定位的位置接口POSIF
    - LED颜色和调光应用的亮度和颜色控制单元BCCU
    - 系统控制:
    - 窗口看门狗定时器(WDT)
    - 带闹钟支持的实时时钟模块(RTC)
    - 系统控制单元(SCU)
    - 伪随机数生成器(PRNG)

    3. 产品特点和优势


    XMC1300系列微控制器具备多项独特功能和优势,使其在各种应用中表现出色:
    - 低功耗设计:提供超低功耗特性,适用于需要高效能和低能耗的应用场景。
    - 高性能处理器:ARM Cortex-M0处理器,具有单周期32位硬件乘法器,适合实时控制任务。
    - 丰富的外设集成:包括多种接口和模拟外设,方便用户实现复杂的功能需求。
    - 灵活的封装选项:提供不同引脚数量和温度范围的选择,适应不同的应用环境。

    4. 应用案例和使用建议


    XMC1300系列微控制器广泛应用于电机控制、数字电源转换和LED照明等领域。例如,在电机控制系统中,它可以通过CCU4和CCU8进行精准的电机控制;在LED照明应用中,可以通过BCCU实现颜色和亮度的精确调节。
    使用建议:
    - 在高精度测量环境中,可利用多个ADC通道和高精度的温度传感器提高测量准确性。
    - 通过配置多通道的比较器和模拟比较器,实现复杂信号的检测和处理。

    5. 兼容性和支持


    XMC1300系列微控制器与其他电子元件和设备具有良好的兼容性,可通过Infineon Technologies官方网站获取详细的技术文档和支持服务。

    6. 常见问题与解决方案


    - 问题1:如何配置外部中断?
    - 解决方法:通过设置NVIC寄存器来启用和配置所需的外部中断。

    - 问题2:如何进行在线调试?
    - 解决方法:通过SWD接口连接调试工具,并在开发环境中进行相应的设置。

    7. 总结和推荐


    综上所述,XMC1300系列微控制器以其强大的功能集、低功耗特性和灵活的封装选择,在多种工业应用中表现出色。推荐开发人员在进行相关项目时优先考虑使用XMC1300系列微控制器,以满足高性能和低功耗的需求。

XMC1302T038X0128ABXUMA1参数

参数
内核数 1
数据总线宽度 32bit
最大工作供电电压 5.5V
最小工作供电电压 1.8V
EEPROM大小 -
核心处理器 ARM® Cortex®-M0
振荡器类型 内部
程序存储器大小 128KB
I/O数量 26
程序存储器类型 FLASH
数据转换器 A/D 16x12b
速度 32MHz
接口类型 I2C,LINbus,SPI,UART,USART
电压-电源(Vcc/Vdd) 1.8V~5.5V
外设 Brown-out Detect/Reset,I²S,POR,PWM,WDT
RAM大小 16KB
最大时钟频率 32MHz
长*宽*高 9.7mm*4.4mm*1.2mm
通用封装 TSSOP-38
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

XMC1302T038X0128ABXUMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

XMC1302T038X0128ABXUMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 微控制器(MCU) INFINEON TECHNOLOGIES XMC1302T038X0128ABXUMA1 XMC1302T038X0128ABXUMA1数据手册

XMC1302T038X0128ABXUMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
