XMC1404F064X0200AAXUMA1

产品分类: 微控制器(MCU)
产品描述: XMC1400系列单片机, ARM 32-bit Cortex-M0内核, 64针, PG-LQFP-64封装
供应商型号: REB-ICMCU24571
供应商: 海外现货
标准整包数: 1900

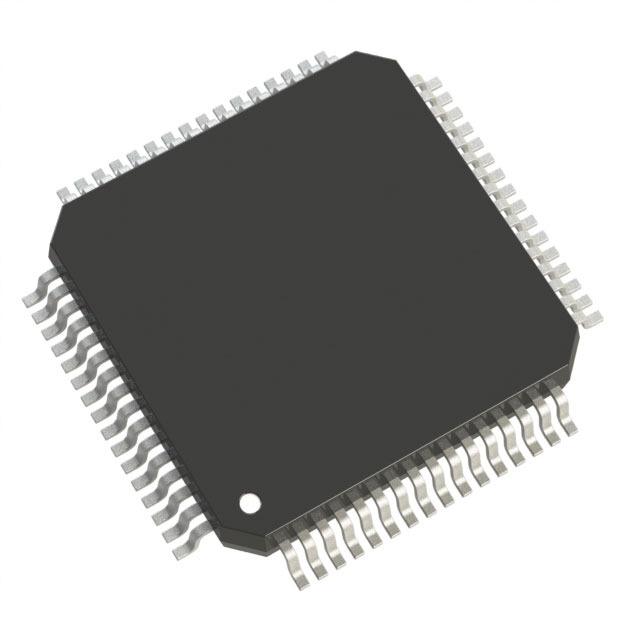

INFINEON TECHNOLOGIES 微控制器(MCU) XMC1404F064X0200AAXUMA1

XMC1404F064X0200AAXUMA1概述

    高质量文章:基于Infineon XMC1400 AA-Step的工业级微控制器详解

    产品简介


    Infineon Technologies推出的XMC1400 AA-Step微控制器属于XMC1000家族,专为工业应用设计,基于ARM® Cortex®-M0 32位处理器内核。该系列适用于实时控制需求较高的电机控制、数字电源转换及LED照明和人机界面(HMI)等应用场景。其高性能和丰富接口使其成为工业控制和自动化领域的理想选择。

    技术参数


    以下为XMC1400 AA-Step的主要技术规格:
    | 参数 | 规格范围 | 备注 |
    |
    | CPU频率 | 48 MHz | ARM Cortex-M0核心,每MHz提供约0.84 DMIPS性能 |
    | 工作温度范围 | -40°C 至 85°C 或 -40°C 至 105°C | 依赖具体型号 |
    | 供电电压 | 1.8 V 至 5.5 V | 支持电源上电复位及欠压检测 |
    | 内存 | Flash: 32 KB 至 200 KB;SRAM: 16 KB(带奇偶校验) | Flash支持ECC错误校正 |
    | 通信接口 | UART、SPI、I2C、IIS、LIN | 支持高速串行通信 |
    | ADC | 最高支持12通道,12位分辨率 | 采样率高达1.1 MSPS |
    | 定时器 | CCU4 和 CCU8 | 高精度计时与PWM生成 |
    | GPIO数量 | 26至48个引脚 | 部分型号支持高电流驱动(50 mA sink) |
    | 封装选项 | TSSOP-38、VQFN-40/48/64、LQFP-64 | 不同型号支持不同引脚数量 |

    产品特点和优势


    1. 强大的计算能力:内置CORDIC协处理器,可实现高效三角函数及除法运算,满足复杂算法需求。
    2. 丰富外设:支持多通道通信接口(如USCI、CAN+)和多路ADC输入,便于构建分布式系统。
    3. 工业级稳定性:耐受宽温范围(最高达105°C),符合严苛的工业环境要求。
    4. 灵活配置:通过Flash和RAM容量的不同组合,适配多种应用场景。
    5. 高性价比:兼具高端性能与低成本优势,在中小规模项目中表现优异。

    应用案例和使用建议


    XMC1400 AA-Step广泛应用于电机控制、LED照明和工业自动化等领域:
    - 电机控制:通过CCU4/CCU8定时器生成精确PWM信号,结合闭环控制算法,提高系统效率。
    - LED照明:借助LEDTS模块实现多达144个LED的驱动控制,搭配触摸屏交互体验更佳。
    - 多节点通信:利用MultiCAN+总线处理复杂网络数据流,适合大型工厂或智能楼宇。
    使用建议:
    - 根据项目需求合理分配Flash与SRAM资源,避免资源浪费。
    - 在高电流应用场合,需关注I/O引脚的最大电流限制,确保外围电路匹配设计。
    - 对于热管理需求高的环境,建议选用更大散热面积的封装形式(如LQFP-64)。

    兼容性和支持


    XMC1400 AA-Step与多种开发工具高度兼容,包括免费DAVE™工具链。此外,Infineon还提供详尽的技术文档和支持服务,帮助开发者快速上手。该系列芯片完全符合国际标准,并经过严格测试验证,确保长期稳定运行。

    常见问题与解决方案


    1. 问题:启动失败或初始化异常
    - 原因:外部晶振未正常连接或供电不足。
    - 解决方法:检查电源连接及XTAL参数设置,确保符合规格要求。
    2. 问题:ADC采样值偏差较大
    - 原因:参考电压未正确配置或模拟前端干扰严重。
    - 解决方法:重新校准参考电压并添加滤波电路以减少噪声影响。
    3. 问题:通信中断频繁
    - 原因:波特率设置不匹配或数据帧格式错误。
    - 解决方法:确认双方协议一致,并调整超时阈值参数。

    总结和推荐


    Infineon XMC1400 AA-Step凭借其出色的性能、灵活的配置和全面的支持服务,成为工业控制领域的理想选择。无论是入门级还是中高端项目,该产品都能提供卓越的性价比和可靠性保障。因此,强烈推荐给需要高效能、高稳定性微控制器的应用场景。如果您正在寻找一款能够应对多样化挑战且易于集成的工业微控制器,XMC1400无疑是您的最佳伙伴。

XMC1404F064X0200AAXUMA1参数

参数
程序存储器大小 200KB
电压-电源(Vcc/Vdd) 1.8V~5.5V
接口类型 CANbus,I2C,LINbus,SPI,UART,USART
振荡器类型 内部
内核数 1
数据转换器 A/D 12x12b
最大工作供电电压 5.5V
外设 Brown-out Detect/Reset,I2S,LED,POR,PWM,WDT
RAM大小 16KB
速度 48MHz
程序存储器类型 FLASH
EEPROM大小 -
数据总线宽度 32bit
核心处理器 ARM® Cortex®-M0
I/O数量 48
最小工作供电电压 1.8V
最大时钟频率 48MHz
长*宽*高 10mm*10mm*1.4mm
通用封装 QFP
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XMC1404F064X0200AAXUMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

XMC1404F064X0200AAXUMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 微控制器(MCU) INFINEON TECHNOLOGIES XMC1404F064X0200AAXUMA1 XMC1404F064X0200AAXUMA1数据手册

XMC1404F064X0200AAXUMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
