XMC4200F64K256BAXQSA1

产品分类: 微控制器(MCU)
产品描述: XMC4000系列单片机, ARM Cortex M4内核, PG-TQFP-64封装
供应商型号: 2581749
供应商: 海外现货
标准整包数: 1

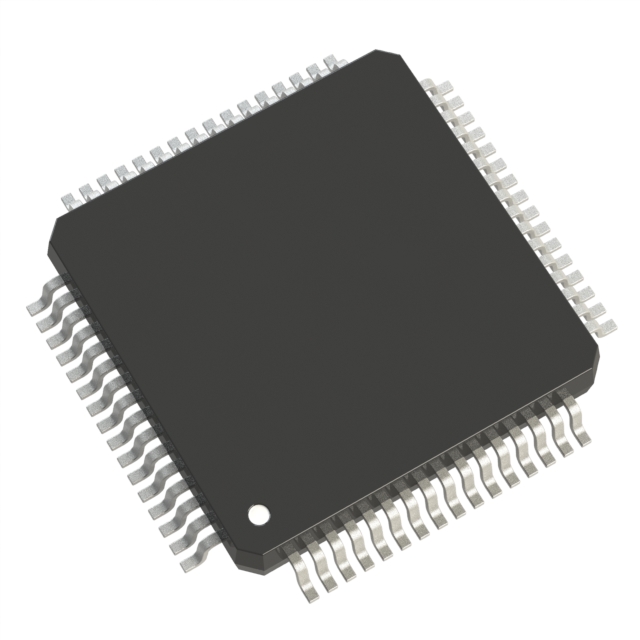

INFINEON TECHNOLOGIES 微控制器(MCU) XMC4200F64K256BAXQSA1

XMC4200F64K256BAXQSA1概述

    XMC4100 / XMC4200 Microcontroller Series

    1. 产品简介


    XMC4100 和 XMC4200 是 Infineon Technologies 公司开发的一系列高性能 32 位微控制器,专为工业应用设计。这些微控制器基于 ARM Cortex-M4 处理器内核,具有高能效和多功能的特点,适用于工业连接、工业控制、电源转换、传感与控制等领域。

    2. 技术参数


    以下是该系列产品的一些关键技术和性能参数:
    - 处理核心: 高性能 32 位 ARM Cortex-M4 CPU,支持 16 位和 32 位 Thumb2 指令集,具备 DSP/MAC 指令。
    - 内存:
    - 内置启动ROM:16KB
    - 高速程序存储器:最高可达16KB
    - 高速数据存储器:最高可达24KB
    - 内置Flash存储器:最高可达256KB,具备1KB指令缓存
    - 通信接口:
    - USB 2.0 设备接口,内置PHY
    - CAN总线接口(MultiCAN),全CAN/基本CAN,最多两个节点,64个消息对象(MO)
    - 四通道通用串行接口(USIC),可配置为UART、双SPI、四SPI、IIC、IIS和LIN接口
    - LED 和触摸传感器控制器(LEDTS)用于人机界面
    - 模拟前端:
    - 两个12位分辨率的模拟数字转换器(VADC),每个具有8个通道
    - 两个12位分辨率的数模转换器(DAC)
    - 工业控制接口:
    - 两个4通道捕获/比较单元(CCU4)用于通用定时器
    - 一个8通道捕获/比较单元(CCU8)用于电机控制和电源转换
    - 四个高分辨率PWM通道(HRPWM)
    - 一个位置接口(POSIF)用于伺服电机定位
    - 窗口看门狗定时器(WDT)用于安全敏感的应用
    - 其他特性:
    - 片上温度传感器(DTS)
    - 实时时钟模块(RTC)带报警功能
    - 系统控制单元(SCU)用于系统配置和控制
    - 可编程端口驱动控制模块(PORTS)

    3. 产品特点和优势


    XMC4100 和 XMC4200 微控制器具备以下显著特点和优势:
    - 高性能处理器核心: ARM Cortex-M4 提供卓越的计算能力,适用于复杂的数据处理任务。
    - 丰富的外设接口: 包括多种通信接口、模拟前端和工业控制接口,使微控制器能够灵活应用于不同应用场景。
    - 高集成度: 集成了多种功能模块,如VADC、DAC、CCU等,减少了外部电路的需求,简化了系统设计。
    - 高效节能: 在满足高性能需求的同时,保持低功耗特性,适用于能源敏感的应用场合。

    4. 应用案例和使用建议


    XMC4100 和 XMC4200 微控制器广泛应用于各类工业控制系统中,例如电机控制、电源转换、工业自动化等领域。通过丰富的通信接口和工业控制接口,可以轻松实现复杂的数据采集、处理和控制任务。
    建议在实际应用中,根据具体需求选择合适的型号,确保微控制器的内存容量和外设接口符合项目要求。此外,利用片上的温度传感器和实时时钟模块,可以提高系统的稳定性和可靠性。

    5. 兼容性和支持


    XMC4100 和 XMC4200 微控制器具有广泛的兼容性,能够与其他标准工业设备和组件无缝对接。Infineon Technologies 提供详尽的技术文档和支持服务,帮助用户进行系统集成和故障排除。同时,厂商还提供了丰富的参考设计和开发工具,方便用户进行快速原型设计和测试。

    6. 常见问题与解决方案


    以下是一些用户可能遇到的常见问题及其解决方案:
    - 问题: 微控制器无法正常启动。
    - 解决方案: 检查电源电压和接地是否正确;确认复位信号是否有效;检查启动代码是否正确加载。
    - 问题: 通信接口出现异常。
    - 解决方案: 确认通信协议设置正确;检查硬件接线是否可靠;重新配置波特率或其他相关参数。
    - 问题: Flash存储器写入失败。
    - 解决方案: 检查写保护设置;确保操作次数不超过规定限制;使用正确的写入命令和参数。

    7. 总结和推荐


    综上所述,XMC4100 和 XMC4200 微控制器凭借其高性能处理器核心、丰富的外设接口和高集成度,在工业控制和自动化领域具有显著的优势。我们强烈推荐这些微控制器用于各种工业应用,特别是需要高效数据处理和控制的任务。Infineon Technologies 提供的专业支持和服务也使得这些产品更加易于使用和维护。

XMC4200F64K256BAXQSA1参数

参数
最大工作供电电压 3.63V
程序存储器大小 256KB
数据总线宽度 32bit
内核数 -
RAM大小 40KB
数据转换器 A/D 16x12b,D/A 2x12b
最大时钟频率 80MHz
振荡器类型 内部
I/O数量 35
电压-电源(Vcc/Vdd) 3.13V~3.63V
核心处理器 ARM® Cortex®-M4
外设 DMA,I²S,LED,POR,PWM,WDT
速度 80MHz
程序存储器类型 FLASH
EEPROM大小 -
接口类型 CANbus,I2C,LINbus,SPI,UART,USART,USB
最小工作供电电压 3.13V
长*宽*高 10mm*10mm*1mm
通用封装 TQFP-64
零件状态 在售
包装方式 托盘

XMC4200F64K256BAXQSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

XMC4200F64K256BAXQSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 微控制器(MCU) INFINEON TECHNOLOGIES XMC4200F64K256BAXQSA1 XMC4200F64K256BAXQSA1数据手册

XMC4200F64K256BAXQSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 46.843
10+ ¥ 41.4936
20+ ¥ 40.6692
40+ ¥ 39.8556
60+ ¥ 39.0636
库存: 950
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 46.84
