XC866L4FRA3VBEKXUMA1

产品分类: 微控制器(MCU)
产品描述: 3V~3.6V 25MHz 6KB FLASH 16KB Brown-out Detect/Reset,POR,PWM,WDT 内部 27 2.3V 5.5V 26.67MHz LINbus,SSI,UART,USART A/D 8x10b 8bit XC800 SOP 贴片安装,黏合安装 9.7mm*4.4mm*900μm
供应商型号: CY-XC866L4FRA3VBEKXUMA1
供应商: Avnet
标准整包数: 1

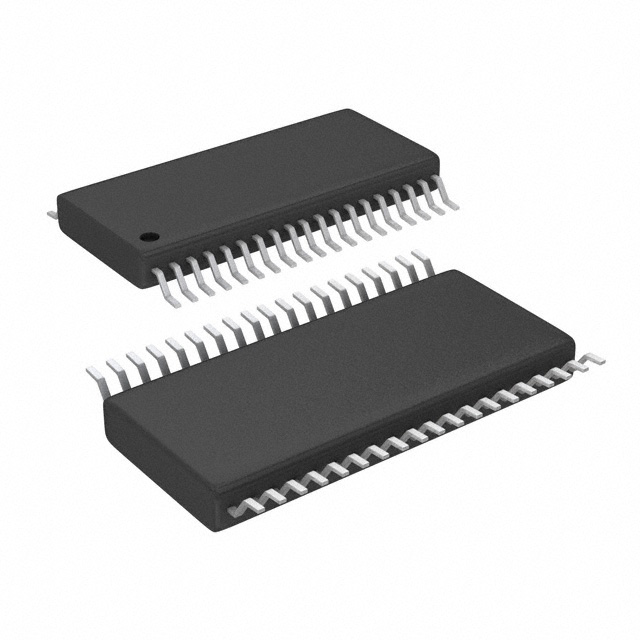

INFINEON TECHNOLOGIES 微控制器(MCU) XC866L4FRA3VBEKXUMA1

XC866L4FRA3VBEKXUMA1概述

    Microcontrollers Data Sheet: XC866

    1. 产品简介


    XC866 是由英飞凌科技公司生产的8位单芯片微控制器,属于XC800系列的一部分。XC866以其高性能和多样化的功能设计,适用于广泛的应用领域,包括工业控制、通信设备及消费电子产品等。

    2. 技术参数


    - 处理器架构:基于高性能8位中央处理单元(CPU),兼容标准8051处理器。
    - 时钟系统:2个时钟周期执行一个机器周期,使访问内存时无需等待状态。
    - 内存组织:
    - 8 Kbytes Boot ROM程序存储器
    - 256 bytes内部RAM数据存储器
    - 512 bytes XRAM存储器
    - 4/8/16 Kbytes Flash存储器
    - 8/16 Kbytes ROM存储器
    - 供电:I/O端口电源为3.3 V/5.0 V,核心逻辑电源为2.5 V(由内置电压调节器生成)。
    - 工作环境:温度范围可达到SAF (-40 to 85 °C) 或 SAK (-40 to 125 °C)。

    3. 产品特点和优势


    XC866具备以下优势:
    - 高兼容性:与标准8051处理器兼容,易于集成。
    - 丰富接口:提供多个定时器、PWM信号发生器、模拟输入通道等,满足多种需求。
    - 强大的调试能力:具备基本停止/启动功能、单步执行、断点支持等功能,便于开发调试。
    - 内存保护策略:包括读出保护、程序和擦除保护等措施,确保数据安全。

    4. 应用案例和使用建议


    XC866可以应用于各种场合,如电机控制、传感器数据采集、人机交互界面等。例如,在电机控制系统中,通过使用XC866的捕获/比较单元和PWM信号生成功能,能够实现对电机转速的精确控制。
    使用建议:
    - 利用丰富的中断源进行实时监控。
    - 合理分配不同功能引脚,避免干扰。
    - 注意Flash保护机制的设置,防止误操作导致数据丢失。

    5. 兼容性和支持


    XC866与英飞凌其他型号的微控制器具有良好的兼容性,可以通过串行通信接口进行编程和调试。英飞凌公司提供了详细的文档和技术支持,用户可以访问官方网站获取更多资源和支持。

    6. 常见问题与解决方案


    - Q1: 如何进入用户模式?
    - A1: 将MBC引脚拉高,或者连接一个4.7kΩ至100kΩ的上拉电阻到VCC。

    - Q2: Flash存储器如何进行读写保护?
    - A2: 通过配置相关的寄存器位来启用Flash存储器的读出保护和程序/擦除保护。

    7. 总结和推荐


    综上所述,XC866是一款功能强大且高度集成的8位单芯片微控制器,非常适合用于需要高性能和多功能性的应用场合。其卓越的性能和可靠的特性使其在市场上具有很强的竞争力。我们强烈推荐使用XC866微控制器,以获得最佳的性能和稳定性。

XC866L4FRA3VBEKXUMA1参数

参数
程序存储器类型 FLASH
振荡器类型 内部
I/O数量 27
接口类型 LINbus,SSI,UART,USART
最小工作供电电压 2.3V
内核数 -
最大时钟频率 26.67MHz
EEPROM大小 -
外设 Brown-out Detect/Reset,POR,PWM,WDT
电压-电源(Vcc/Vdd) 3V~3.6V
核心处理器 XC800
数据总线宽度 8bit
RAM大小 6KB
程序存储器大小 16KB
最大工作供电电压 5.5V
速度 25MHz
数据转换器 A/D 8x10b
长*宽*高 9.7mm*4.4mm*900μm
通用封装 SOP
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 最后售卖
包装方式 卷带包装

XC866L4FRA3VBEKXUMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

XC866L4FRA3VBEKXUMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 微控制器(MCU) INFINEON TECHNOLOGIES XC866L4FRA3VBEKXUMA1 XC866L4FRA3VBEKXUMA1数据手册

XC866L4FRA3VBEKXUMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 1.8303 ¥ 15.6055
100+ $ 1.7973 ¥ 15.4662
300+ $ 1.7808 ¥ 15.3268
500+ $ 1.7644 ¥ 15.1875
1000+ $ 1.7149 ¥ 14.4908
5000+ $ 1.7149 ¥ 14.4908
库存: 29028
起订量: 65 增量: 1
交货地:
最小起订量为:50
合计: ¥ 780.27
