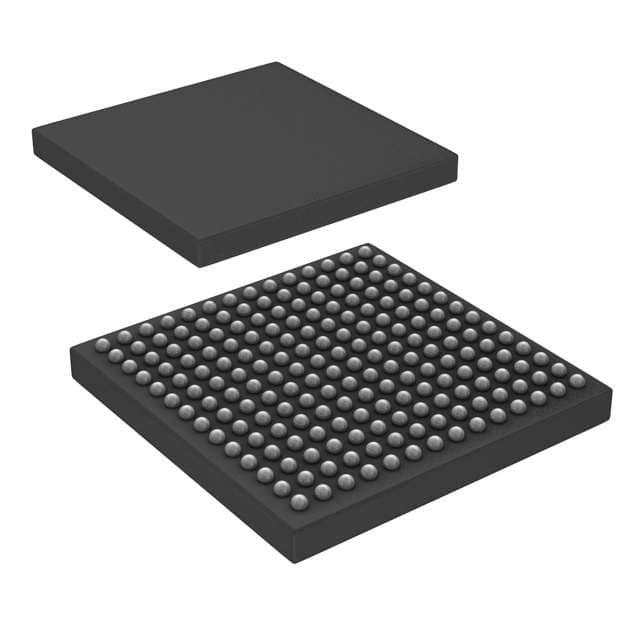

XMC4700E196F2048AAXQMA1

产品分类: 微控制器(MCU)
产品描述: 3.13V~3.63V 144MHz 352KB FLASH 2MB DMA,I²S,LED,POR,Touch-Sense,WDT 外部 155 1 3.63V 144MHz CANbus,EBI,EMI,Ethernet,I2C,LINbus,MMC,SD,SPI,UART,USART,USB OTG,USIC A/D 32x12b,D/A 2x12b 32bit ARM® Cortex®-M4 BGA 贴片安装
供应商型号: XMC4700E196F2048AAXQMA1
供应商: Avnet
标准整包数: 1
INFINEON TECHNOLOGIES 微控制器(MCU) XMC4700E196F2048AAXQMA1

XMC4700E196F2048AAXQMA1概述


    产品简介


    XMC4700 / XMC4800 微控制器系列
    XMC4700 和 XMC4800 系列微控制器是基于 ARM Cortex-M4 处理器核心的高性能 32 位工业级微控制器。这些微控制器主要用于工业连接、工业控制、电源转换和传感器控制等领域。它们提供了一系列丰富的功能和外围设备,如以太网 MAC 模块、EtherCAT 从站接口、USB 接口等,使这些微控制器成为复杂系统设计的理想选择。

    技术参数


    主要技术规格
    - 处理器核心: 高性能 32 位 ARM Cortex-M4 CPU
    - 存储器:
    - 16 KB 内置启动 ROM
    - 96 KB 高速程序存储器
    - 128 KB 高速数据存储器
    - 128 KB 高速通信存储器
    - 2,048 KB 片上闪存,带 8 KB 指令缓存
    - 外设:
    - 10/100 Mbps 以太网 MAC 模块
    - 100 Mbps EtherCAT 从站接口,带 2 个 MII 端口、8 个 FMMU 和 8 个同步管理器
    - USB 2.0 主机、全速 OTG,集成 PHY
    - CAN 总线接口(多路 CAN),带 6 节点、256 条消息对象
    - 6 个通用串行接口通道(USIC)
    - LED 和触摸感应控制器(LEDTS)
    - SD 和多媒体卡接口(SDMMC)
    - 外部总线接口单元(EBU)
    性能参数
    - 输入/输出引脚:
    - 具有可编程端口驱动控制模块
    - 支持三态输入模式、推挽或开漏输出模式
    - 支持 JTAG 接口边界扫描测试
    - 模拟前端外设:
    - 四个 12 位分辨率的 ADC
    - 两个 12 位分辨率的 DAC
    - 四通道 Delta Sigma 解调器,数字输入阶段用于 A/D 信号转换
    - 工业控制外设:
    - 两个 8 通道捕获/比较单元(CCU8)用于电机控制和电源转换
    - 四个 4 通道捕获/比较单元(CCU4)用于通用定时器
    - 两个位置接口(POSIF)用于伺服电机定位
    - 窗口看门狗定时器(WDT)用于安全敏感的应用
    - 芯片温度传感器(DTS)
    - 带闹钟支持的实时时钟模块(RTC)
    - 系统控制单元(SCU)用于系统配置和控制

    产品特点和优势


    XMC4700 / XMC4800 微控制器在以下几个方面表现出色:
    - 高性能和高效率: 基于 ARM Cortex-M4 的 32 位处理器核心,能够实现高效的数据处理和运算。
    - 丰富的外设: 包括多种通信接口和高性能模拟外设,适合多种工业应用。
    - 强大的工业控制能力: 多个捕获/比较单元、位置接口等,满足电机控制和电源转换的需求。
    - 安全性和可靠性: 支持 WDT 和 DTS,确保系统的稳定运行。

    应用案例和使用建议


    应用案例
    XMC4700 / XMC4800 微控制器广泛应用于工业控制系统中,例如工业机器人、工业自动化设备、智能电网系统等。特别是在需要高精度和高速度数据处理的场合,这些微控制器提供了强大的支持。
    使用建议
    - 工业机器人: 在这种应用中,可以利用 XMC4700 / XMC4800 的多个捕获/比较单元和位置接口来实现精准的位置控制。
    - 智能电网系统: 可以利用以太网 MAC 模块和 EtherCAT 从站接口实现高效的数据传输和控制。
    - 嵌入式系统开发: 利用丰富的外设和高集成度的优势,可以快速开发复杂的嵌入式系统。

    兼容性和支持


    XMC4700 / XMC4800 微控制器具有良好的兼容性,可以与其他多种电子元器件和设备配合使用。Infineon Technologies 提供全面的技术支持和维护服务,包括详细的文档和在线技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法启动系统 | 检查电源连接和配置,确保所有必要条件满足 |
    | 数据传输错误 | 检查相关外设的配置和数据传输速率 |
    | 系统不稳定 | 重启系统并检查系统日志 |

    总结和推荐


    综合评估
    XMC4700 / XMC4800 微控制器凭借其高性能、丰富的外设和强大的工业控制能力,在工业应用中表现出色。特别是在要求高精度和高可靠性的场合,这些微控制器是一个理想的选择。
    推荐使用
    鉴于其出色的性能和广泛应用,强烈推荐在工业控制系统和其他需要高性能计算和数据处理的应用中使用 XMC4700 / XMC4800 微控制器。

XMC4700E196F2048AAXQMA1参数

参数
接口类型 CANbus,EBI,EMI,Ethernet,I2C,LINbus,MMC,SD,SPI,UART,USART,USB OTG,USIC
数据转换器 A/D 32x12b,D/A 2x12b
速度 144MHz
振荡器类型 外部
I/O数量 155
核心处理器 ARM® Cortex®-M4
外设 DMA,I²S,LED,POR,Touch-Sense,WDT
程序存储器类型 FLASH
最小工作供电电压 -
最大时钟频率 144MHz
EEPROM大小 -
内核数 1
数据总线宽度 32bit
电压-电源(Vcc/Vdd) 3.13V~3.63V
最大工作供电电压 3.63V
RAM大小 352KB
程序存储器大小 2MB
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 托盘

XMC4700E196F2048AAXQMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

XMC4700E196F2048AAXQMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 微控制器(MCU) INFINEON TECHNOLOGIES XMC4700E196F2048AAXQMA1 XMC4700E196F2048AAXQMA1数据手册

XMC4700E196F2048AAXQMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.001 ¥ 78.0385
库存: 6724
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 78.03
