XMC1404Q048X0128AAXUMA1

产品分类: 微控制器(MCU)
产品描述: 1.8V~5.5V 48MHz 16KB FLASH 128KB Brown-out Detect/Reset,I²S,LED,POR,PWM,WDT 内部 34 1 1.8V 5.5V 48MHz CANbus,I2C,LINbus,SPI,UART,USART A/D 12x12b 32bit ARM® Cortex®-M0 QFN-48 贴片安装,黏合安装 7mm(长度)*7mm(宽度)
供应商型号: 448-XMC1404Q048X0128AAXUMA1DKR-ND
供应商: Digi-Key
标准整包数: 1

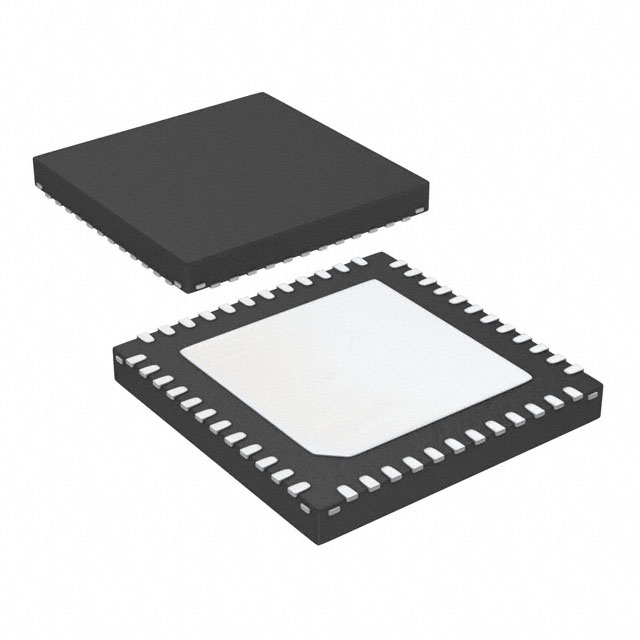

INFINEON TECHNOLOGIES 微控制器(MCU) XMC1404Q048X0128AAXUMA1

XMC1404Q048X0128AAXUMA1概述

    XMC1400 AA-Step Microcontroller:工业级微控制器解决方案

    产品简介


    XMC1400 AA-Step是英飞凌科技公司(Infineon Technologies)推出的XMC1000家族系列中的一款32位微控制器。专为工业应用设计,搭载ARM® Cortex®-M0内核,能够提供高效能处理能力。XMC1400系列微控制器具备实时控制功能,适用于电机控制和数字电源转换。此外,还提供了用于LED照明和人机交互(HMI)的应用接口。

    技术参数


    XMC1400系列微控制器的具体技术规格如下:
    - CPU:32位ARM Cortex-M0内核,最高频率可达48MHz,性能高达0.84 DMIPS/MHz(基于Dhrystone 2.1标准)
    - 存储器:内置8KB ROM、16KB SRAM(带有奇偶校验)、最多可扩展至200KB Flash(带有ECC错误检查纠正)
    - 电源和复位时钟:支持1.8V到5.5V的宽电压范围,配备内部慢速和快速振荡器,无需PLL锁相环
    - 通信外设:包含四个USIC通道,可以配置为UART、SPI、IIC等多种模式,传输速率分别可达12Mbps、400kbps等
    - 模拟前端:集成12位ADC(最多12个模拟输入通道),包含两个采样保持阶段,以及多个高性能模拟比较器
    - 封装形式:提供TSSOP-38(9.7 × 6.4 mm²)、VQFN-40/48/64(5×5/7×7/8×8 mm²)、LQFP-64(12 × 12 mm²)等不同封装选项

    产品特点和优势


    XMC1400 AA-Step微控制器具有以下几个显著的特点和优势:
    - 高性能:配备高效的ARM Cortex-M0内核和高精度的模拟前端,满足复杂的计算需求。
    - 灵活的内存配置:根据需要选择不同容量的Flash和SRAM,为开发者提供更多定制化的选择。
    - 丰富的接口:提供多种USART通道,满足不同的通讯协议需求,提高了系统集成度和扩展性。
    - 高可靠性:支持多种复位机制,如看门狗定时器和上电复位功能,保障系统稳定运行。

    应用案例和使用建议


    XMC1400系列微控制器广泛应用于工业自动化、电机驱动控制及智能家居等领域。例如,在电机控制系统中,利用CCU4和CCU8定时器模块实现复杂的PWM信号控制。对于LED灯控系统,可以通过BCCU(亮度和色彩控制单元)对LED进行精确调光。实际应用中,建议在设计初期充分考虑供电稳定性,合理布局PCB走线以避免EMI干扰,确保系统可靠运行。

    兼容性和支持


    XMC1400系列微控制器与其它常见的工业标准硬件兼容,能够方便地与其他电路板组件配合使用。英飞凌公司提供了详尽的技术文档和用户指南,帮助开发者更好地理解和应用此款芯片。此外,官方还提供在线技术支持服务,解决客户在开发过程中遇到的问题。

    常见问题与解决方案


    以下是针对XMC1400系列可能出现的一些常见问题及其解决方案:
    - 问题一:在某些情况下,微控制器无法正确启动。
    - 解决办法:检查电源供应是否符合规定范围,并确认外部晶振接线无误;调整复位配置参数以改善启动过程。
    - 问题二:数据通信出现异常。
    - 解决办法:检查波特率设置是否匹配,核实所有相关引脚连接正确无误。

    总结和推荐


    XMC1400 AA-Step微控制器凭借其卓越的性能、丰富且灵活的功能特性以及出色的性价比,非常适合需要强大处理能力和高可靠性控制系统的工业应用场合。鉴于其强大的功能组合和广泛应用前景,强烈推荐开发人员考虑选用XMC1400系列作为新项目的核心控制芯片。

XMC1404Q048X0128AAXUMA1参数

参数
振荡器类型 内部
电压-电源(Vcc/Vdd) 1.8V~5.5V
核心处理器 ARM® Cortex®-M0
外设 Brown-out Detect/Reset,I²S,LED,POR,PWM,WDT
程序存储器大小 128KB
速度 48MHz
内核数 1
最大时钟频率 48MHz
最大工作供电电压 5.5V
RAM大小 16KB
程序存储器类型 FLASH
接口类型 CANbus,I2C,LINbus,SPI,UART,USART
EEPROM大小 -
最小工作供电电压 1.8V
数据总线宽度 32bit
数据转换器 A/D 12x12b
I/O数量 34
长*宽*高 7mm(长度)*7mm(宽度)
通用封装 QFN-48
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

XMC1404Q048X0128AAXUMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

XMC1404Q048X0128AAXUMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 微控制器(MCU) INFINEON TECHNOLOGIES XMC1404Q048X0128AAXUMA1 XMC1404Q048X0128AAXUMA1数据手册

XMC1404Q048X0128AAXUMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.6828 ¥ 31.1197
10+ $ 2.7691 ¥ 23.3991
25+ $ 2.4461 ¥ 20.4706
100+ $ 2.2042 ¥ 18.4462
250+ $ 2.0887 ¥ 17.4798
500+ $ 2.0191 ¥ 16.8977
1000+ $ 1.9619 ¥ 16.4185
库存: 2128
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 31.11
