首页  >  产品百科  >  ICE2QR1065Z

ICE2QR1065Z

产品分类: AC-DC稳压器
产品描述: 10.5V~26V Flyback 52KHz 41W Yes UVLO,开环,超温,过压,过载 50% 650V DIP-7 通孔安装
供应商型号:
供应商:
标准整包数: 0
INFINEON TECHNOLOGIES AC-DC稳压器 ICE2QR1065Z

ICE2QR1065Z概述

    CoolSET®-Q1 ICE2QR1065Z 技术手册解读

    产品简介


    CoolSET®-Q1 系列(ICE2QRxx65Z)是Infineon Technologies推出的第一代准谐振集成功率IC。专为离线开关模式电源供应(SMPS)应用设计,适用于液晶显示器(LCD Monitor)、DVD刻录机(DVD R/W)、蓝光DVD播放器、机顶盒(Set Top Box)等设备。通过准谐振模式操作,能够降低电磁干扰(EMI)、提高效率并减轻次级二极管上的电压应力。基于BiCMOS技术,CoolSET®-Q1系列具有宽广的操作范围(高达25V)和低功耗特性,还具备多种优势如准谐振模式操作、主动突发模式操作等。

    技术参数


    - 工作电压范围:85-265 VAC
    - 漏源电压(VDS):650V
    - 导通电阻(RDSon):0.92Ω
    - 最大输入功率(Ta=50°C, Ti=125°C):71.6W
    - 无铜散热条件下的最大输入功率:41.0W

    产品特点和优势


    - 准谐振操作:即使在轻载条件下也能实现高效运行。
    - 主动突发模式:使得待机模式下功耗低于100mW。
    - 数字频率减少:通过降低负载时的频率来减少开关损耗。
    - 内置650V雪崩坚固CoolMOS®和启动单元:增强系统可靠性和耐用性。
    - 环保特性:无铅电镀,符合RoHS标准。

    应用案例和使用建议


    CoolSET®-Q1 ICE2QR1065Z 主要应用于LCD显示器、DVD播放器和机顶盒等设备中。在这些应用中,它能够有效提升系统的整体效率和稳定性。使用时应注意在启动阶段确保足够的预充电时间,避免电压过快下降。此外,合理配置辅助绕组可以更有效地利用反馈信号,以优化输出电压和电流控制。

    兼容性和支持


    CoolSET®-Q1 ICE2QR1065Z 设计兼容多种离线电源应用,适合与各种开关电源设计结合使用。Infineon Technologies提供详尽的技术文档和支持服务,帮助用户顺利进行集成和调试。

    常见问题与解决方案


    - 问题:在启动时电压下降
    解决方案:确保启动阶段的预充电时间足够长,可以增加启动电容容量。

    - 问题:输出电压不稳定
    解决方案:检查辅助绕组连接和RC网络参数设置,确保正确的反馈电压。

    总结和推荐


    CoolSET®-Q1 ICE2QR1065Z是一款高度集成且高效的离线开关模式电源控制器。凭借其出色的性能、灵活的应用和强大的技术支持,该产品非常适合于需要高能效和低待机功耗的应用场合。强烈推荐给希望提升其电源系统性能的设计工程师。

ICE2QR1065Z参数

参数
隔离 -
功率 41W
最小输入电压 -
最大输出电压 -
内部开关 Yes
占空比 50%
开关频率 52KHz
拓扑 Flyback
电压 - 电源(Vcc/Vdd) 10.5V~26V
最小输出电压 -
击穿电压 650V
故障保护 UVLO,开环,超温,过压,过载
最大输入电压 -
输出电流 -

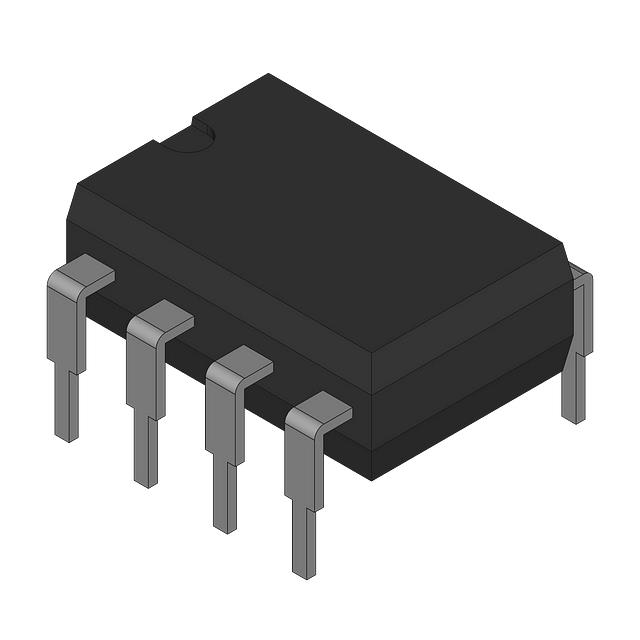

通用封装 DIP-7
安装方式 通孔安装
包装方式 散装

ICE2QR1065Z厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

ICE2QR1065Z数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES AC-DC稳压器 INFINEON TECHNOLOGIES ICE2QR1065Z ICE2QR1065Z数据手册

ICE2QR1065Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
