FS450R12OE4

产品分类: IGBT模块
产品描述: 英飞凌 igbt模块, 最大 1200 V, 最大 450 A
供应商型号: 641-FS450R12OE4
供应商: Mouser
标准整包数: 1

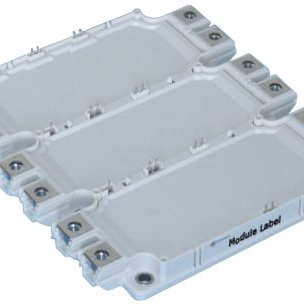

INFINEON TECHNOLOGIES IGBT模块 FS450R12OE4

FS450R12OE4概述

    FS450R12OE4 IGBT-Module 技术手册解析

    1. 产品简介


    FS450R12OE4 是一款 EconoPACK™+ 模块,采用 Trench/Feldstop IGBT4 技术和 Emitter Controlled HE 二极管,配备 PressFIT 和 NTC 温度传感器。这款 IGBT 模块主要应用于电梯技术、高功率转换器、商用农业车辆、电机驱动、太阳能应用和不间断电源(UPS)系统。

    2. 技术参数


    以下是 FS450R12OE4 的主要技术规格和性能参数:
    - 额定电压:VCES = 1200V
    - 连续工作电流:IC nom = 450A;ICRM = 900A
    - 瞬态峰值电流:tP = 1ms 时 ICRM = 900A
    - 总功耗:TC = 25°C,Tvj max = 175°C 时 Ptot = 2250W
    - 门极限电压:VGES = ±20V
    - 饱和压降:IC = 450A,VGE = 15V 时 VCE sat 最大值为 2.10V
    - 热阻:结到外壳电阻 RthJC = 0.067K/W;外壳到散热片电阻 RthCH = 0.042K/W
    - 存储温度范围:Tstg = -40°C 到 125°C
    - 重量:924g

    3. 产品特点和优势


    - 高短路耐受能力:自限流短路电流,提供出色的可靠性。
    - 非常大的耐用性:在多种工作条件下表现出色。
    - 门阈值电压:IC = 17.0mA,VCE = VGE,Tvj = 25°C 时 VGEth = 5.2V 至 6.4V。
    - 高机械强度:模块采用集成的 NTC 温度传感器和隔离基板,具有高机械强度。
    - 低热阻:模块具备较低的结到外壳和外壳到散热片热阻,提高散热效果。
    - 环保:符合 RoHS 规范。

    4. 应用案例和使用建议


    根据手册中的应用场景和示例,FS450R12OE4 可以广泛应用于高功率转换器、电机驱动系统和太阳能系统等。对于使用时的建议包括确保良好的散热设计和遵循正确的安装扭矩,如 M5 螺丝的扭矩范围为 3.00Nm 至 6.00Nm。

    5. 兼容性和支持


    FS450R12OE4 与许多不同的电源转换系统兼容,可与其他 EconoPACK™+ 模块和相关组件配合使用。制造商 Infineon 提供详细的应用指南和装配指南,有助于正确安装和使用模块。如果您需要进一步的技术支持或定制解决方案,可以通过 Infineon 的销售办公室获取。

    6. 常见问题与解决方案


    根据技术手册,以下是一些常见的问题及其解决方案:
    - 问题:模块过热。
    - 解决方案:检查散热设计是否合理,确保有适当的冷却措施。
    - 问题:模块短路。
    - 解决方案:确保电路保护机制有效,及时断开短路路径。
    - 问题:模块无法正常工作。
    - 解决方案:检查连接是否正确,确认门驱动信号是否正常。

    7. 总结和推荐


    FS450R12OE4 是一款高性能的 IGBT 模块,适用于多种高要求的应用场景。其高短路耐受能力、出色的机械强度和合理的热管理使其在市场上具有较强的竞争力。鉴于其优异的性能和广泛的适用范围,我们强烈推荐将其用于高端电力转换系统的设计中。

FS450R12OE4参数

参数
配置 3相桥接
集电极电流 660A
最大功率耗散 2.25KW
VCEO-集电极-发射极最大电压 1.2KV
最大集电极发射极饱和电压 -
长*宽*高 152mm*164.6mm*20.55mm
通用封装 AG-ECONOPP-2
安装方式 PCB安装,板安装
应用等级 工业级
包装方式 托盘

FS450R12OE4厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FS450R12OE4数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES FS450R12OE4 FS450R12OE4数据手册

FS450R12OE4封装设计

查看详情并下载
Symbol
Footprint
3D Model
