FS400R07A3E3H6BPSA1

产品分类: IGBT模块
产品描述: 811W 三相反相器 650V 400A 底座安装
供应商型号: CY-FS400R07A3E3H6BPSA1
供应商: Avnet
标准整包数: 1

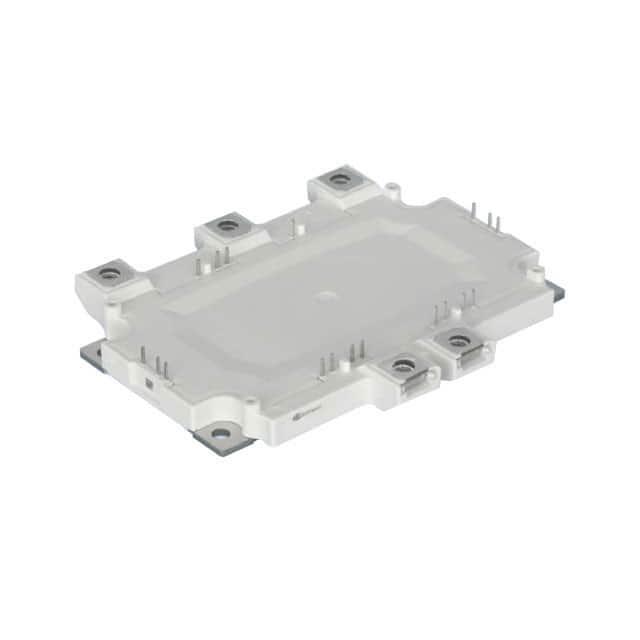

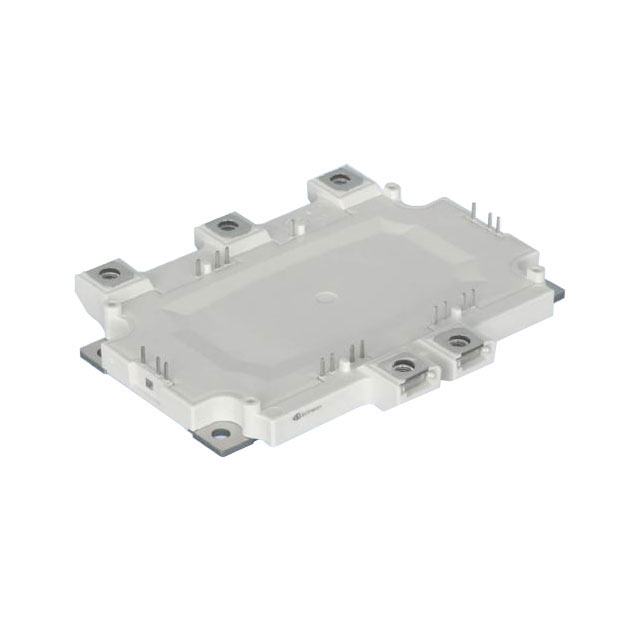

INFINEON TECHNOLOGIES IGBT模块 FS400R07A3E3H6BPSA1

FS400R07A3E3H6BPSA1概述

    HybridPACK™ DC6 Module FS400R07A3E3H6 技术手册

    产品简介


    HybridPACK™ DC6 模块 是一款高性能的汽车级功率模块,主要用于电动车辆(HEV)和其他工业应用。该模块集成了 Infineon 的 Trench/Fieldstop IGBT3 和 Emitter Controlled 3 二极管技术,具有高可靠性、低损耗和宽泛的工作温度范围等特点。FS400R07A3E3H6 版本支持高达 700V 的 Collector-Emitter 电压和 400A 的连续直流收集电流。

    技术参数


    以下是模块的主要技术参数:
    - Collector-Emitter 电压 (VCES):705V
    - 连续直流收集电流 (IC nom):400A
    - 重复峰值收集电流 (ICRM):800A
    - 总功耗 (Ptot):811W
    - 门发射峰值电压 (VGES):±20V
    - 开关特性:
    - 饱和电压 (VCEsat):1.45V(Tvj = 25°C)
    - 栅阈值电压 (VGEth):4.90V - 6.50V
    - 门电荷 (QG):4.30µC
    - 二极管特性:
    - 反向恢复峰值电流 (IRM):205A - 305A
    - 恢复电荷 (Qr):15.0µC - 34.0µC
    - 热阻抗 (RthJF):0.170 - 0.185 K/W
    - 操作温度范围 (Tvj op):-40°C 至 150°C

    产品特点和优势


    1. 低损耗设计:通过优化 IGBT3 和 Emitter Controlled 二极管的设计,模块实现了较低的开关损耗和饱和电压,有助于提升系统的效率。
    2. 高可靠性:采用先进的线键合工艺和陶瓷基板,提高了热循环能力和使用寿命。
    3. 增强型驱动接口:模块直接提供冷却接口,适合直接液体冷却,有助于进一步降低温度并提高效率。
    4. 紧凑设计:顶部易于焊接驱动板,简化了模块安装和维护。

    应用案例和使用建议


    1. 电动车辆 (HEV) 逆变器:适用于新能源汽车逆变器系统,能够显著提升逆变器的性能和可靠性。
    2. 商用农业车辆:适用于重型车辆动力系统,能够满足大功率需求和恶劣环境条件。
    3. 电机驱动:适用于各类工业驱动系统,如风力发电机和工业自动化系统。
    使用建议:
    - 在高温环境下使用时,需注意热管理措施,确保冷却系统有效运作。
    - 考虑到开关损耗,建议使用合适的驱动电路来优化 VGE 电压和栅极电阻。
    - 定期检查 NTC 温度传感器,以确保可靠的操作状态监控。

    兼容性和支持


    该模块适合用于多种功率转换和驱动应用,与当前主流的电机驱动和逆变器设计高度兼容。Infineon 提供详细的技术文档和客户支持,帮助用户高效地集成和使用该模块。

    常见问题与解决方案


    1. 问:模块如何连接?
    - 答:使用螺栓终端连接器进行电气连接。确保扭矩符合要求,以避免接触不良。
    2. 问:模块是否支持液冷?
    - 答:是的,模块设计支持直接液冷,可以显著降低温度,提高可靠性。
    3. 问:如何监测温度?
    - 答:内置 NTC 热敏电阻,可以通过外部电路读取温度数据,从而实现温度监控。

    总结和推荐


    HybridPACK™ DC6 模块 FS400R07A3E3H6 是一款面向高端应用的高性能功率模块,特别适用于新能源汽车、商用农业车辆和电机驱动系统。其低损耗、高可靠性和紧凑设计使其成为上述应用的理想选择。对于需要高效能和高可靠性的系统来说,该模块无疑是一个非常值得推荐的产品。

FS400R07A3E3H6BPSA1参数

参数
最大集电极发射极饱和电压 -
配置 三相反相器
集电极电流 400A
最大功率耗散 811W
VCEO-集电极-发射极最大电压 650V
安装方式 底座安装
零件状态 在售
包装方式 托盘
