首页  >  产品百科  >  IDP30E120XKSA1

IDP30E120XKSA1

产品分类: 整流二极管/整流桥
产品描述: 英飞凌 单路开关二极管, 通孔安装, TO-220封装
供应商型号: UA-IDP30E120XKSA1
供应商: 海外现货
标准整包数: 1

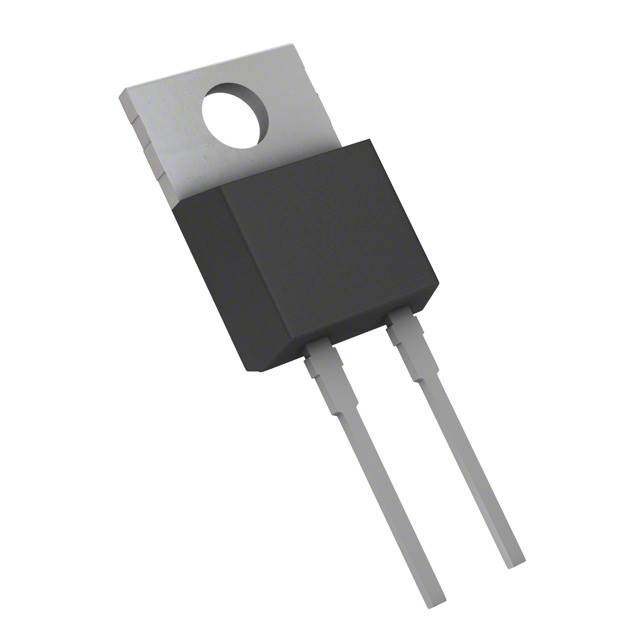

INFINEON TECHNOLOGIES 整流二极管/整流桥 IDP30E120XKSA1

IDP30E120XKSA1概述

    IDP30E120 快速开关二极管产品手册

    产品简介


    IDP30E120 是一款快速开关二极管,适用于多种高功率应用场合。该二极管具有1200V的峰值反向电压和30A的连续正向电流,能够实现快速恢复和平滑切换,尤其适合于电力转换、电机驱动和其他需要高效率电源管理的应用场景。

    技术参数


    IDP30E120的主要技术参数如下:
    - 峰值反向电压(VRRM):1200V
    - 连续正向电流(IF):
    - TC=25°C 时:50A
    - TC=90°C 时:30A
    - 最大非重复正向电流(IFSM):102A
    - 最大重复正向电流(IFRM):76.5A
    - 功耗(Ptot):
    - TC=25°C 时:138W
    - TC=90°C 时:66W
    - 工作温度范围(Tj, Tstg):-55°C 到 +150°C
    - 焊接温度(TS):260°C(波峰焊接,距离外壳1.6mm处10秒)

    产品特点和优势


    IDP30E120具备以下显著优势:
    - 高耐压:1200V 的峰值反向电压使其能够在高压环境中稳定运行。
    - 快速恢复:优秀的软开关特性,使得其恢复时间短,减少了电力损失。
    - 低逆向恢复电荷(Qrr):显著降低了电荷积累,提高系统的可靠性。
    - 低正向电压(VF):1.65V 的典型正向电压保证了高效的能量转换。
    - 易于并联:简化系统设计和布线。
    - 环保材料:无铅镀层,符合RoHS标准,并且卤素含量符合IEC61249-2-21标准。

    应用案例和使用建议


    IDP30E120二极管广泛应用于各种工业场合,例如电力变换器、电机驱动器、太阳能逆变器、风力发电系统等。建议在使用时确保散热良好,特别是在高温环境下,避免超过规定的最大连续电流值,以保证其性能和寿命。同时,可以考虑利用二极管并联的方式,进一步提高系统的整体性能和稳定性。

    兼容性和支持


    IDP30E120可与Infineon Technologies提供的其他同类产品及设备良好兼容,具体应用需参照产品手册或咨询技术人员。制造商提供了详尽的技术支持和维护服务,有助于客户更好地使用和维护该产品。

    常见问题与解决方案


    - 问题1:二极管在使用过程中发热异常。
    - 解决方案:检查散热条件,确保良好的散热措施,避免过热导致性能下降或损坏。

    - 问题2:二极管的正向电压降过高。
    - 解决方案:检查焊接质量,确保连接牢固,避免接触不良引起额外的电压降。

    - 问题3:二极管的反向恢复时间较长。
    - 解决方案:调整电路设计,降低电流变化率(dI/dt),并检查是否有外部干扰因素。

    总结和推荐


    总体而言,IDP30E120是一款高性能的快速开关二极管,特别适用于高压、高频应用场合。其优良的快速恢复性能和低功耗特性,使其成为电力转换系统的理想选择。无论是对于工业制造还是商业应用,推荐将IDP30E120作为首选的二极管产品之一。

IDP30E120XKSA1参数

参数
正向浪涌电流 102A
配置 -
If - 正向电流 50A
Ir - 反向电流 100μA
Vr-反向电压 1.2KV
反向恢复时间 243ns
长*宽*高 10.2mm*4.5mm*15.95mm
通用封装 TO-220
安装方式 通孔安装
零件状态 最后售卖
包装方式 散装,管装

IDP30E120XKSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IDP30E120XKSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 整流二极管/整流桥 INFINEON TECHNOLOGIES IDP30E120XKSA1 IDP30E120XKSA1数据手册

IDP30E120XKSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
64+ $ 1.2375 ¥ 10.3703
182+ $ 1.1988 ¥ 10.0455
479+ $ 1.12 ¥ 9.3856
库存: 3255
起订量: 102 增量: 50
交货地:
最小起订量为:64
合计: ¥ 663.69
直接购买
加入购物车
