HFA08TB60PBF

产品分类: 整流二极管/整流桥
产品描述: 600V 60A 55ns 5μA 8A 独立式 TO-220AC 通孔安装 10.54mm*4.57mm*8.76mm
供应商型号: AMS-HFA08TB60PBF
供应商: 海外现货
标准整包数: 1

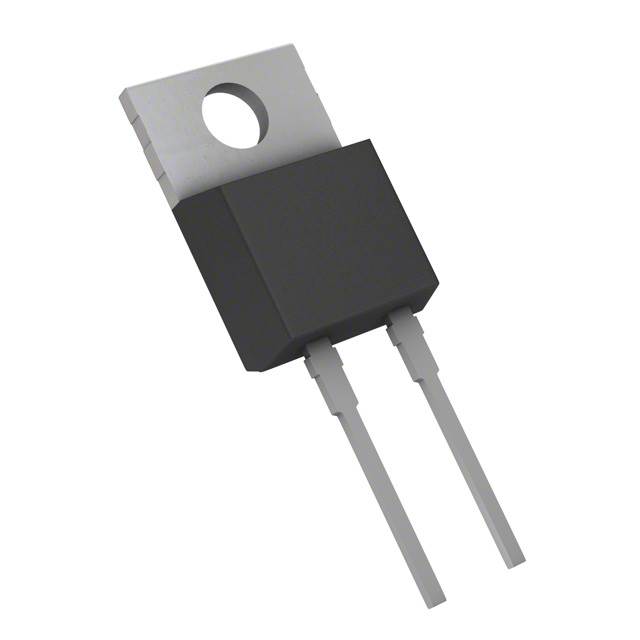

INFINEON TECHNOLOGIES 整流二极管/整流桥 HFA08TB60PBF

HFA08TB60PBF概述

    HFA08TB60PbF 超快软恢复二极管技术手册解析

    产品简介


    产品类型: HFA08TB60PbF 是一款超快软恢复二极管,采用最新的外延技术和先进的加工技术制成。该二极管特别适用于IGBT和MOSFET的配套使用,在电源供应和功率转换系统(如逆变器)、电机驱动和其他需要高速、高效率的应用场合中表现出色。
    主要功能:
    - 超快恢复特性
    - 软恢复特性
    - 极低的峰值恢复电流(IRRM)
    - 非常低的恢复电荷(Qrr)
    应用领域:
    - 电源供应系统
    - 功率转换系统(如逆变器)
    - 电机驱动

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 反向击穿电压 \(VBR\) | - | - | 600 | V |
    | 峰值恢复电流 \(IRRM\) | - | 3.5 | 8.0 | A |
    | 恢复电荷 \(Qrr\) | - | 65 | 138 | nC |
    | 峰值恢复电流下降速率 \(di(rec)M/dt\) | - | 240 | - | A/μs |

    产品特点和优势


    - 降低RFI和EMI:由于快速恢复特性,该二极管可以显著减少无线电频率干扰和电磁干扰。
    - 降低二极管和开关晶体管的损耗:结合快速恢复和软恢复特性,使得二极管和开关晶体管的损耗显著降低。
    - 提高操作频率:适合高频操作环境。
    - 减少阻尼:降低不必要的阻尼组件。
    - 减少元件数量:通过优化设计,减少所需的元件数量。

    应用案例和使用建议


    应用场景:
    - 电源转换系统中的整流
    - 电机驱动系统中的保护和控制
    - 逆变器中的关键组件
    使用建议:
    - 确保二极管和相关电路的设计符合其额定参数,以避免过载。
    - 在进行高频操作时,注意线路布局,确保信号完整性。
    - 在实际安装中,根据手册中的热阻抗特性选择合适的散热方案。

    兼容性和支持


    兼容性:
    - 该二极管设计为标准封装,与现有设备兼容。
    支持:
    - 制造商提供技术支持和维护服务,可通过其官方网站获取更多信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 发热严重 | 确认散热方案是否合理,增加散热片或优化散热路径。 |
    | 恢复时间过长 | 检查二极管工作环境温度是否过高,适当调整电路设计以优化热管理。 |
    | 高频操作不理想 | 优化电路设计,考虑引入滤波器以改善信号质量。 |

    总结和推荐


    综合评估:
    HFA08TB60PbF 是一款性能卓越的超快软恢复二极管,具有出色的快速恢复特性和低损耗优势。该二极管非常适合于需要高性能和高效能的应用场景,例如电源转换系统和电机驱动系统。
    推荐使用:
    对于需要高速、高效率的电力电子应用,强烈推荐使用 HFA08TB60PbF。然而,在选择和应用过程中,必须严格遵守手册中的指导,确保系统的稳定性和可靠性。

HFA08TB60PBF参数

参数
Vr-反向电压 600V
反向恢复时间 55ns
正向浪涌电流 60A
配置 独立式
If - 正向电流 8A
Ir - 反向电流 5μA
长*宽*高 10.54mm*4.57mm*8.76mm
通用封装 TO-220AC
安装方式 通孔安装
零件状态 停产
包装方式 散装,管装

HFA08TB60PBF厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

HFA08TB60PBF数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 整流二极管/整流桥 INFINEON TECHNOLOGIES HFA08TB60PBF HFA08TB60PBF数据手册

HFA08TB60PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
