IDWD30G120C5XKSA1

产品分类: 整流二极管/整流桥

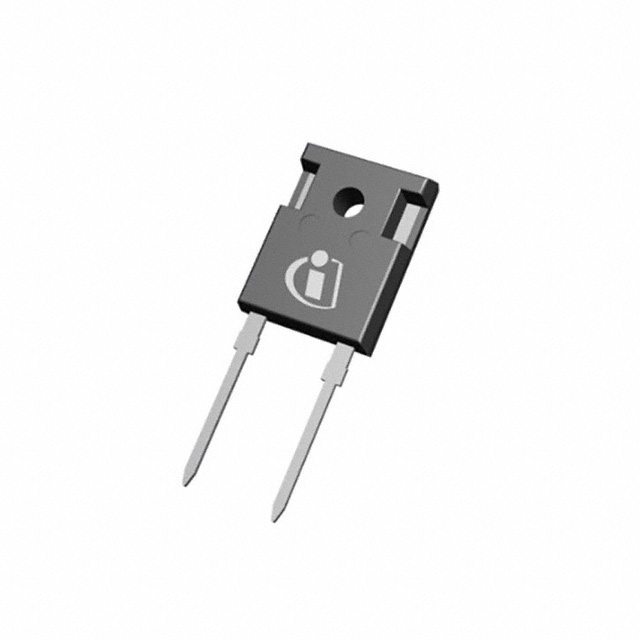

产品描述: Infineon 碳化硅肖特基二极管 二极管, 30A, 1200V, 表面贴装, TO-247封装, 2针
供应商型号: IDWD30G120C5XKSA1
供应商: 国内现货
标准整包数: 1
INFINEON TECHNOLOGIES 整流二极管/整流桥 IDWD30G120C5XKSA1

IDWD30G120C5XKSA1概述

    IDWD30G120C5:5代CoolSiCTM 1200V肖特基二极管

    产品简介


    IDWD30G120C5是一款5代CoolSiCTM 1200V肖特基二极管(SiC Diode),具备卓越的开关性能及可靠性。该二极管适用于多种工业应用,如工业电源、基础设施充电、金属处理(焊接)以及太阳能逆变器和优化器等领域。相比传统的硅基二极管,它在系统效率提升、频率增加和体积减小方面具有明显的优势。

    技术参数


    - 基本参数:
    - 类型: VDC
    - 最大重复峰值反向电压: VRRM 1200V
    - 连续正向电流: IF 30A
    - 瞬态重复正向电流: IF,RM 120A (TC=25°C)
    - 瞬态非重复正向电流: IF,SM 240A (TC=25°C)
    - 总能量损耗: ∫i²dt 288A²s (TC=25°C)
    - 动态参数:
    - dv/dt坚固性: 150V/ns
    - 正向电流与温度的关系: IF 30A时,VF 在TVJ=25°C下为1.4V,在TVJ=150°C下为1.7V
    - 反向电流: IR在TVJ=25°C下的典型值为17μA,在TVJ=150°C下为88μA
    - 热阻抗:
    - 结至壳体热阻: Rth(j-c) 0.35K/W
    - 结至环境热阻: Rth(j-a) 62K/W

    产品特点和优势


    IDWD30G120C5的主要优势包括:
    - 无反向恢复电流:无需额外的恢复电路,简化系统设计。
    - 高浪涌电流能力:能承受高电流冲击,提高系统可靠性。
    - 温度独立的开关行为:温度变化对性能影响较小,适合宽温范围的应用。
    - 低正向电压:即使在高温环境下,仍保持较低的正向压降,减少功耗。
    - 指定的dv/dt坚固性:增强在高速开关条件下的可靠性。

    应用案例和使用建议


    该二极管广泛应用于各种工业领域,例如工业UPS电源、充电器、焊接设备以及光伏逆变器等。为了更好地发挥其优势,建议用户在设计时考虑以下几点:
    - 热管理:由于其较高的功率密度,需要良好的散热设计以确保长期可靠运行。
    - 过压保护:采用合适的过压保护措施,防止瞬态过电压损坏二极管。
    - 驱动电路:考虑到dv/dt的限制,应设计合适的驱动电路以保证快速且可靠的开关操作。

    兼容性和支持


    - 兼容性:IDWD30G120C5采用标准的PG-TO247-2封装,易于集成到现有系统中。
    - 支持和服务:Infineon提供了详尽的技术文档和客户支持,确保用户能够顺利地进行产品选型和应用开发。

    常见问题与解决方案


    - 问题1:在高电流应用中,正向压降会有所增加。
    - 解决方案:在设计时选择适当的散热措施,确保良好的热管理和负载平衡。
    - 问题2:产品在高温环境下性能不稳定。
    - 解决方案:使用耐高温的材料并加强散热,避免长时间在高温环境中运行。

    总结和推荐


    IDWD30G120C5以其卓越的性能和广泛的应用场景,在多个领域内表现出色。其显著的系统效率提升和高可靠性使其成为工业应用的理想选择。尽管价格可能稍高,但其带来的长期收益和可靠性值得投资。我们强烈推荐用户选用这款高性能的CoolSiCTM肖特基二极管。

IDWD30G120C5XKSA1参数

参数
配置 独立式
If - 正向电流 87A
Ir - 反向电流 248μA
Vr-反向电压 1.2KV
反向恢复时间 0μs
正向浪涌电流 240A
通用封装 TO-247-2
安装方式 通孔安装
零件状态 在售
包装方式 管装

IDWD30G120C5XKSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IDWD30G120C5XKSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 整流二极管/整流桥 INFINEON TECHNOLOGIES IDWD30G120C5XKSA1 IDWD30G120C5XKSA1数据手册

IDWD30G120C5XKSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
