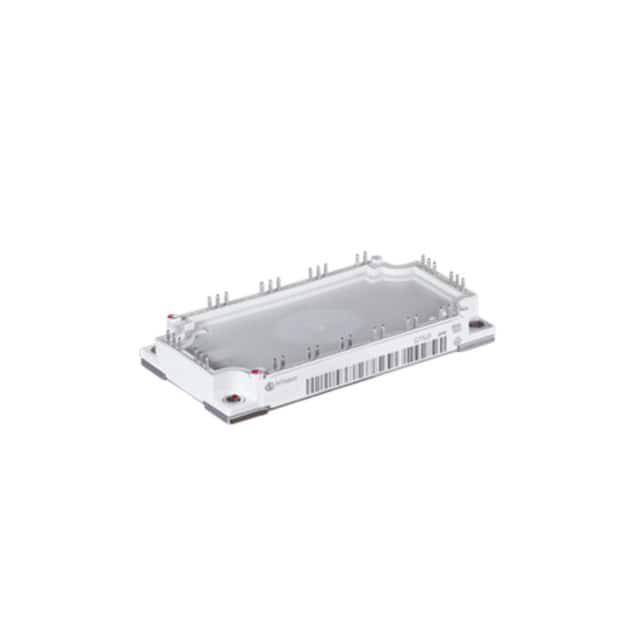

F4150R12KS4BOSA1

产品分类: IGBT模块
产品描述: 960W 三相反相器 3.75V@ 15V,150A 180A AG-ECONO3-4 底座安装 122mm*62mm*17mm
供应商型号: F4150R12KS4BOSA1
供应商: 云汉优选
标准整包数: 10
INFINEON TECHNOLOGIES IGBT模块 F4150R12KS4BOSA1

F4150R12KS4BOSA1概述

    F4-150R12KS4 IGBT-Module: 技术手册解析

    产品简介


    F4-150R12KS4是一款集成了IGBT(绝缘栅双极型晶体管)和二极管的模块,主要用于交流逆变器系统。其核心组件包括IGBT和二极管,用于转换直流电为交流电。F4-150R12KS4在电力转换、电机驱动、不间断电源(UPS)和其他工业应用中发挥着重要作用。

    技术参数


    1. 最高额定值
    - IGBT部分
    - 集电极-发射极击穿电压:VCES = 1200V (Tvj = 25°C)
    - 持续工作电流:TC = 60°C时,IC = 150A;TC = 25°C时,IC = 180A
    - 重复峰值集电极电流:ICRM = 300A (tP = 1ms)
    - 总损耗功率:TC = 25°C时,Ptot = 960W
    - 门极-发射极峰值电压:VGES = ±20V
    - 二极管部分
    - 重复反向电压:VRRM = 1200V (Tvj = 25°C)
    - 持续工作电流:IF = 150A
    - 重复峰值正向电流:IFRM = 300A (tP = 1ms)
    2. 特征值
    - IGBT部分
    - 集电极-发射极饱和电压:IC = 150A, VGE = 15V时,VCE sat = 3.85V (Tvj = 125°C)
    - 门极阈值电压:IC = 6mA, VCE = VGE时,VGEth = 5.5V (Tvj = 25°C)
    - 门极电荷:VGE = -15V ~ +15V时,QG = 1.60µC
    - 二极管部分
    - 正向电压:IF = 150A时,VF = 2.00V (Tvj = 125°C)
    - 反向恢复峰值电流:IF = 150A, VGE = -15V时,IRM = 75.0A (Tvj = 125°C)
    - 回收电荷:IF = 150A, VGE = -15V时,Qr = 20.0µC (Tvj = 125°C)
    3. 其他参数
    - 内部门极电阻:RGint = 2.0Ω (Tvj = 25°C)
    - 输入电容:f = 1MHz, VCE = 25V, VGE = 0V时,Cies = 10.0nF
    - 散热热阻:IGBT部分:RthJC = 0.13K/W;二极管部分:RthJC = 0.32K/W
    - 温度范围:工作温度范围为-40°C至125°C

    产品特点和优势


    F4-150R12KS4具有较高的耐压能力和较大的工作电流,适用于高压和大电流的应用场合。其较低的饱和电压和快速开关性能使其在效率和响应速度方面表现出色。此外,该模块集成度高,简化了设计和安装过程,有助于提高系统的可靠性和稳定性。

    应用案例和使用建议


    该模块广泛应用于各类逆变器和电机驱动系统中。例如,在光伏逆变器中,其高能效和低损耗的特点能够有效提升系统整体的效率。使用时,应注意其散热设计,确保IGBT和二极管在安全工作范围内运行。建议在实际应用中根据负载情况合理选择门极电阻,以达到最佳的开关性能。

    兼容性和支持


    F4-150R12KS4模块可与其他标准IGBT模块或二极管兼容,便于进行系统升级和替换。厂家提供了详细的使用和安装指南,客户可以联系相应的销售办事处获取进一步的技术支持和应用指导。

    常见问题与解决方案


    1. 问题: 开关频率过高导致IGBT过热
    - 解决办法: 调整门极电阻值,降低开关频率,同时优化散热设计,确保IGBT在安全温度范围内工作。
    2. 问题: 二极管反向恢复过程中产生高电流尖峰
    - 解决办法: 在电路设计中加入缓冲电路,减少反向恢复期间的能量损失。

    总结和推荐


    F4-150R12KS4是一款高性能的IGBT模块,具备出色的电气特性和广泛的适用范围。适合需要高压大电流和高效率的应用场景。我们强烈推荐使用此模块以实现更高效、更可靠的电力转换系统。

F4150R12KS4BOSA1参数

参数
最大功率耗散 960W
VCEO-集电极-发射极最大电压 3.75V@ 15V,150A
最大集电极发射极饱和电压 -
配置 三相反相器
集电极电流 180A
长*宽*高 122mm*62mm*17mm
通用封装 AG-ECONO3-4
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装
