首页  >  产品百科  >  FS150R12KT4B11BOSA1

FS150R12KT4B11BOSA1

产品分类: IGBT模块
产品描述: 英飞凌 igbt模块, 最大 1200 V, 最大 150 A
供应商型号: FS150R12KT4B11BOSA1
供应商: Arrow
标准整包数: 1

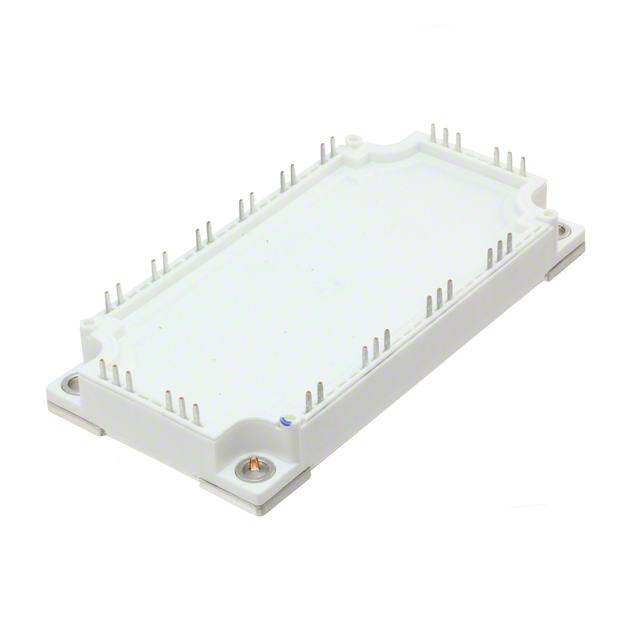

INFINEON TECHNOLOGIES IGBT模块 FS150R12KT4B11BOSA1

FS150R12KT4B11BOSA1概述


    产品简介


    EconoPACK™3 模块
    EconoPACK™3 是一款专为高性能电源转换应用设计的模块化半导体器件。它集成了先进的 Trench/Feldstop IGBT4 和 Emitter Controlled 4 Diode 技术,以提供卓越的功率密度和热性能。该模块适用于工业驱动、风力发电系统、电动汽车充电站等多种高压直流转换应用。

    技术参数


    以下是该模块的主要技术规格和性能参数:
    - IGBT 额定值
    - 最高允许电压:1200V (VCES)
    - 连续工作电流(最高温度):150A (IC nom)
    - 峰值电流(1ms):300A (ICRM)
    - 总耗散功率(最大温度):750W (Ptot)
    - 最高栅极电压:±20V (VGES)
    - IGBT 特性
    - 饱和电压(150A, 15V):1.75V (VCE sat, min), 2.10V (VCE sat, max)
    - 栅极阈值电压(5.30mA):5.2V (VGEth, min), 6.4V (VGEth, max)
    - 栅极电荷:1.25μC (QG)
    - 内部栅极电阻:5.0Ω (RGint)
    - 输入电容:9.35nF (Cies)
    - 反向传输电容:0.35nF (Cres)
    - 栅极漏电流:100nA (IGES)

    - 开关损耗
    - 开通延迟时间(150A, 600V):0.115μs (Tvj = 25°C)
    - 上升时间:0.025μs (Tvj = 25°C)
    - 关断延迟时间:0.37μs (Tvj = 25°C)
    - 下降时间:0.06μs (Tvj = 25°C)
    - 开通能量损耗(150A, 600V):5.00mJ (Tvj = 25°C)
    - 关断能量损耗(150A, 600V):10.0mJ (Tvj = 25°C)
    - 二极管额定值
    - 最高反向电压:1200V (VRRM)
    - 连续工作电流:150A (IF)
    - 峰值电流(1ms):300A (IFRM)
    - 热阻(芯片到外壳):0.375K/W (RthJC)
    - 热阻(外壳到散热器):0.155K/W (RthCH)

    产品特点和优势


    EconoPACK™3 模块具有以下显著特点和优势:
    - 高可靠性:采用 Trench/Feldstop 技术和先进的 Emitter Controlled 二极管技术,确保优异的耐压能力和长期稳定性。
    - 高效率:较低的饱和电压和快速的开关特性,使总损耗降低,效率提高。
    - 紧凑设计:高度集成的模块化结构,占用更少的空间,便于安装和维护。
    - 优良的热管理:低热阻设计有助于有效散热,延长器件寿命。
    - 良好的兼容性:广泛的适用电压范围和电流容量,适用于多种电力转换应用场景。

    应用案例和使用建议


    应用案例
    EconoPACK™3 模块广泛应用于多种电力转换系统中,例如:
    - 工业驱动系统:用于电机控制,提高驱动系统的能效和可靠性。
    - 风力发电系统:在风力发电机的变流器中作为关键部件,提供高效稳定的电力输出。
    - 电动汽车充电站:作为充电站的核心组件,实现高效的充电转换。
    使用建议
    - 布局优化:合理规划电路板布局,确保良好的热管理和信号完整性。
    - 散热措施:使用高效散热器,配合适当的导热材料(如导热膏),有效降低热阻。
    - 测试验证:在典型工作条件下进行充分的测试验证,确保系统运行稳定可靠。

    兼容性和支持


    - 兼容性:EconoPACK™3 模块与同类产品具有良好的互换性,适用于多种驱动系统和转换装置。
    - 技术支持:Infineon 提供全面的技术文档和支持服务,帮助用户解决安装和使用过程中遇到的各种问题。此外,还可以通过联系区域销售办公室获取更多的应用指南和技术资料。

    常见问题与解决方案


    1. 问:EconoPACK™3 的最高允许电压是多少?
    - 答: EconoPACK™3 的最高允许电压为 1200V。
    2. 问:模块的最大连续工作电流是多少?
    - 答: 模块的最大连续工作电流为 150A。
    3. 问:如何减少模块的开关损耗?
    - 答: 可以通过优化栅极驱动电阻值来减少开关损耗。适当增加栅极驱动电阻可以减小开关损耗,但需注意不要影响开关速度。

    总结和推荐


    EconoPACK™3 模块是一款高性能的半导体模块,以其卓越的可靠性和效率,在工业驱动、风力发电及电动汽车充电等领域有着广泛应用前景。其紧凑的设计和优秀的热管理能力,使其成为现代电力转换应用的理想选择。建议用户在应用时充分考虑其特性和参数,合理布局并做好散热措施,以充分发挥其性能优势。

FS150R12KT4B11BOSA1参数

参数
集电极电流 150A
最大功率耗散 750W
VCEO-集电极-发射极最大电压 2.1V@ 15V,150A
最大集电极发射极饱和电压 -
配置 三相反相器
安装方式 底座安装
零件状态 在售
包装方式 散装,托盘

FS150R12KT4B11BOSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FS150R12KT4B11BOSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES FS150R12KT4B11BOSA1 FS150R12KT4B11BOSA1数据手册

FS150R12KT4B11BOSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 687.83
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 687.83
