BGX50AE6327HTSA1

产品分类: 整流二极管/整流桥
产品描述: 70V 140MA 6ns 200nA 140mA quad 贴片安装 2.9mm(长度)*1.3mm(宽度)
供应商型号: 26M-BGX50AE6327HTSA1
供应商: 云汉优选
标准整包数: 1

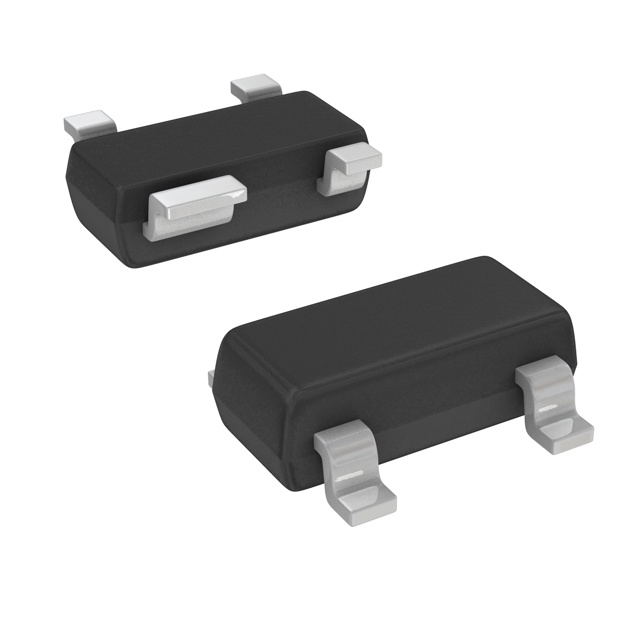

INFINEON TECHNOLOGIES 整流二极管/整流桥 BGX50AE6327HTSA1

BGX50AE6327HTSA1概述

    BGX50A Silicon Switching Diode Array 技术手册

    产品简介


    BGX50A 是一款硅制开关二极管阵列,采用桥式配置,专为高频率切换操作而设计。该器件采用无铅(符合 RoHS)封装,适用于汽车级应用并已通过 AEC-Q101 认证。BGX50A 主要用于需要高速切换和低损耗的应用领域,如电源转换、信号调理等。

    技术参数


    - 最大额定值
    - 反向电压 (VR): 50V
    - 峰值反向电压 (VRM): 70V
    - 正向电流 (IF): 140mA
    - 非重复性峰值浪涌正向电流 (IFSM): -
    - 总功率耗散 (Ptot): 210mW @ TS ≤ 74°C
    - 结温 (Tj): 150°C
    - 存储温度 (Tstg): -65°C ... +150°C
    - 热阻 (Junction - soldering point, RthJS): 360K/W
    - 电气特性
    - 击穿电压 (V(BR)): -
    - 反向电流 (IR): 0.2μA (VR=50V, TA=25°C), 100μA (VR=50V, TA=150°C)
    - 正向电压 (VF): 最大值 1.3V (IF=100mA)
    - 二极管电容 (CT): 最大值 1.5pF (VR=0V, f=1MHz)
    - 反向恢复时间 (trr): 最大值 6ns (IF=10mA, IR=10mA, 测量时 IR=1mA)

    产品特点和优势


    BGX50A 具有以下独特的功能和优势:
    - 高频率切换能力: 能够处理高达 1MHz 的频率,适用于高速应用。
    - 低功耗设计: 总功率耗散仅为 210mW,适合紧凑型设计。
    - 宽工作温度范围: 从 -65°C 到 +150°C,满足极端环境需求。
    - 无铅封装: 符合 RoHS 标准,环保且可靠性高。
    - 汽车级认证: 已通过 AEC-Q101 认证,确保高可靠性。

    应用案例和使用建议


    BGX50A 在多种应用中表现优异,例如:
    - 电源转换: 由于其低正向压降和高反向击穿电压,适用于直流电源转换。
    - 信号调理: 高速反向恢复时间使其成为信号调理的理想选择。
    - 高频切换电路: 适用于需高速切换的高频电路。
    使用建议:
    - 确保在高温环境下运行时,注意散热以避免热失控。
    - 使用前仔细检查反向电流和反向电压规格,确保不会超过器件的最大额定值。

    兼容性和支持


    BGX50A 与其他同类二极管阵列具有良好的兼容性,可在现有的电路板设计中直接替换。厂商提供全面的技术支持和维护服务,包括详细的用户手册和技术文档。

    常见问题与解决方案


    1. 问题: 正向电流过高导致过热。
    - 解决方案: 确保在设计中考虑散热措施,如使用散热片或增加冷却风扇。
    2. 问题: 反向电流异常高。
    - 解决方案: 检查电路是否存在短路或接触不良的情况,重新测试以确认问题根源。
    3. 问题: 反向恢复时间延长。
    - 解决方案: 检查电源噪声和负载条件,确保满足器件的最佳工作环境。

    总结和推荐


    BGX50A 是一款高性能的硅制开关二极管阵列,具有出色的频率响应和低功耗特性,非常适合在高频和高可靠性要求的应用中使用。无论是从电气特性还是工作环境适应性来看,BGX50A 都表现出色。因此,我们强烈推荐在各种高速切换和信号调理应用中使用 BGX50A。
    本文档仅供参考,具体使用请参考官方技术手册和应用指南。如需进一步了解技术细节和订购信息,请联系当地 Infineon Technologies 办事处。

BGX50AE6327HTSA1参数

参数
Vr-反向电压 70V
反向恢复时间 6ns
正向浪涌电流 140MA
配置 quad
If - 正向电流 140mA
Ir - 反向电流 200nA
长*宽*高 2.9mm(长度)*1.3mm(宽度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

BGX50AE6327HTSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

BGX50AE6327HTSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 整流二极管/整流桥 INFINEON TECHNOLOGIES BGX50AE6327HTSA1 BGX50AE6327HTSA1数据手册

BGX50AE6327HTSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
