FP15R12W1T4B3BOMA1

产品分类: IGBT模块
产品描述: 130KW 1.85V 三相反相器 2.25V@ 15V,15A 28A AG-EASY1B-1 底座安装 62.8mm*33.8mm*12mm
供应商型号: 3227672
供应商: 海外现货
标准整包数: 1

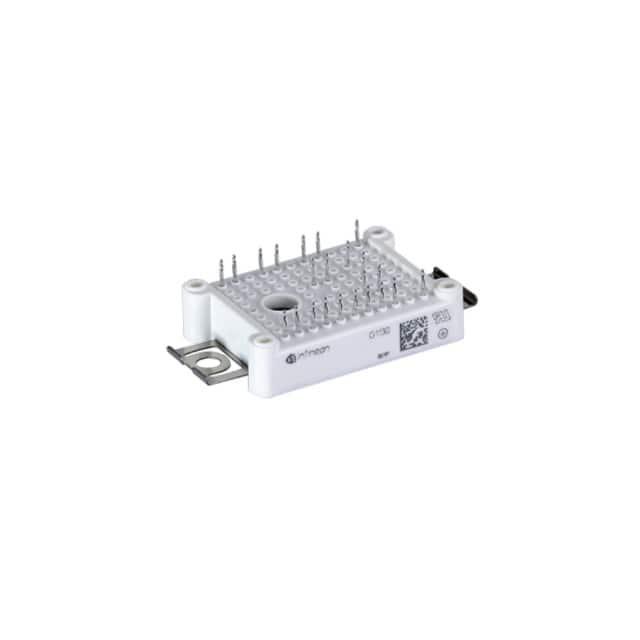

INFINEON TECHNOLOGIES IGBT模块 FP15R12W1T4B3BOMA1

FP15R12W1T4B3BOMA1概述

    FP15R12W1T4B3 IGBT-Module 技术手册解析

    1. 产品简介


    FP15R12W1T4B3 是一款基于 Trench/Feldstopp IGBT4 技术的 EasyPIM™ 模块,集成有 Emitter Controlled 四个二极管和 NTC 温度传感器。它主要适用于辅助逆变器、空调系统和电机驱动等应用领域。

    2. 技术参数


    FP15R12W1T4B3 的技术参数如下表所示:
    - 基本参数
    - 集电极-发射极间电压(VCES):1200V
    - 标称连续集电极电流(IC nom):15A / 最大脉冲电流(ICRM):30A
    - 最高功耗(Ptot):130W @ 25°C
    - 门极-发射极峰值电压(VGES):±20V
    - IGBT 特性
    - 集电极-发射极饱和电压(VCEsat):2.25V @ 150°C
    - 开启时间延迟(td on):0.055µs @ 25°C
    - 关闭时间延迟(td off):0.195µs @ 25°C
    - 开关损耗能量(Eon/Eoff):1.95mJ/1.35mJ @ 150°C
    - 二极管特性
    - 反向恢复峰值电流(IRM):12A @ 150°C
    - 反向恢复能量(Erec):0.80mJ @ 150°C
    - 正向导通压降(VF):2.10V @ 150°C
    - NTC 特性
    - 额定电阻(R25):5.00kΩ @ 25°C
    - B 值(B25/80):3411K
    - 热阻
    - 结-壳热阻(RthJC):1.05K/W @ IGBT,1.75K/W @ Diode
    - 壳-散热器热阻(RthCH):1.05K/W @ IGBT,1.30K/W @ Diode

    3. 产品特点和优势


    - 低开关损耗:FP15R12W1T4B3 具有非常低的开关损耗,能够在高频应用中表现出色。
    - 紧凑设计:模块采用了紧凑的设计,减少了安装空间需求。
    - 坚固耐用:具备内置安装夹具,提高了模块的机械稳定性。
    - 温度补偿:集成 NTC 温度传感器,可以实时监控模块的温度状态,有助于优化系统性能。

    4. 应用案例和使用建议


    - 空调系统:在空调系统中,FP15R12W1T4B3 可以用于压缩机的驱动,具有良好的效率和可靠性。
    - 电机驱动:在电机驱动应用中,它可以提供精确的控制和高效的电力转换。
    - 建议:在使用过程中,注意保持适当的冷却条件以确保长期稳定运行。同时,根据负载情况合理调整门极电阻,以优化开关性能。

    5. 兼容性和支持


    FP15R12W1T4B3 与多种电子元器件兼容,适用于标准的电路板布局。厂商提供了详细的安装指南和应用笔记,为用户提供全面的技术支持。如果需要进一步的支持,可联系相应的销售办公室。

    6. 常见问题与解决方案


    - 问题:开关损耗过高
    - 解决方案:检查门极电阻设置,确保其在合理范围内,同时优化冷却系统。
    - 问题:温度过高
    - 解决方案:检查散热器是否正确安装并工作正常,确保良好的空气流通。
    - 问题:功率不足
    - 解决方案:确认连接和负载配置正确无误,检查是否有接触不良的情况。

    7. 总结和推荐


    FP15R12W1T4B3 是一款高性能的 IGBT 模块,具有低开关损耗、紧凑设计和良好的温度管理能力。其在空调系统、电机驱动等领域的应用表现优异,值得推荐。如果你正在寻找一个高效、可靠的电力转换解决方案,这款模块是一个理想的选择。

FP15R12W1T4B3BOMA1参数

参数
集电极电流 28A
最大功率耗散 130KW
VCEO-集电极-发射极最大电压 2.25V@ 15V,15A
最大集电极发射极饱和电压 1.85V
配置 三相反相器
长*宽*高 62.8mm*33.8mm*12mm
通用封装 AG-EASY1B-1
安装方式 底座安装
零件状态 在售
包装方式 散装,托盘

FP15R12W1T4B3BOMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FP15R12W1T4B3BOMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES FP15R12W1T4B3BOMA1 FP15R12W1T4B3BOMA1数据手册

FP15R12W1T4B3BOMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 256.3541
5+ ¥ 256.3541
10+ ¥ 247.1986
50+ ¥ 247.1986
100+ ¥ 247.1986
库存: 49
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 256.35
