FP25R12W2T4B11BOMA1

产品分类: IGBT模块
产品描述: 英飞凌 igbt模块, 最大 1200 V, 最大 39 A
供应商型号: 2445391
供应商: 海外现货
标准整包数: 1

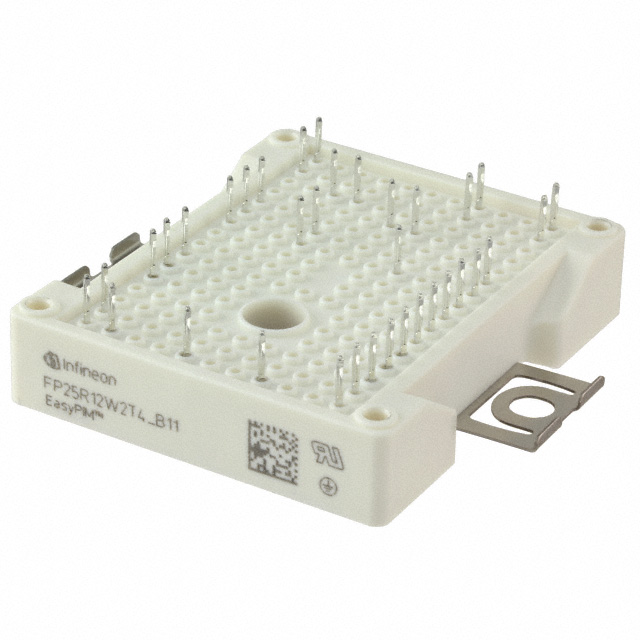

INFINEON TECHNOLOGIES IGBT模块 FP25R12W2T4B11BOMA1

FP25R12W2T4B11BOMA1概述

    EasyPIM™2B Module PressFIT mit Trench/Feldstopp IGBT4 und Emitter Controlled Diode 技术手册解析

    产品简介


    产品类型:EasyPIM™2B 模块是采用 PressFIT 技术的高压绝缘栅双极晶体管(IGBT)模块。这款模块集成了IGBT 和发射极控制二极管,特别适用于逆变器和制动斩波器等应用。
    主要功能:IGBT 作为功率转换的核心组件,用于控制电机和其他电力负载的通断。该模块中的二极管通过发射极控制提高了开关性能和效率。
    应用领域:主要用于各种电力驱动系统,如电动汽车、风力发电、工业电机控制等领域。

    技术参数


    1. 最高额定值:
    - 集电极-发射极间断态电压:VCES = 1200V
    - 连续直流集电极电流:TC = 100°C时为25A;TC = 25°C时为39A
    - 重复峰值集电极电流:tP = 1ms时为50A
    - 总耗散功率:TC = 25°C时为175W
    2. 特性值:
    - 集电极-发射极饱和电压:TC = 25°C时为1.85V;TC = 150°C时为2.25V
    - 门极阈值电压:Tvj = 25°C时为5.2V
    - 门极电荷:VGE = -15V...+15V时为0.20μC
    - 门极内部电阻:Tvj = 25°C时为0Ω
    - 输入电容:f = 1MHz时为1.45nF
    - 回馈电容:f = 1MHz时为0.05nF
    - 集电极-发射极截止电流:VCE = 1200V时为1.0mA
    3. 瞬态热阻抗:TCJH(结至外壳热阻)为0.75~0.85K/W
    4. 工作温度范围:操作温度范围为-40°C 至 150°C

    产品特点和优势


    独特功能:
    - 高集成度:集成IGBT和发射极控制二极管,简化设计和减少外部组件数量。
    - 高可靠性:采用Trench/Fieldstop技术,提升了开关性能和效率。
    - 优秀的热管理:低热阻设计,确保高功率密度和稳定运行。
    市场竞争力:
    - 高效能和低损耗:适合高速开关应用,能够显著降低功耗。
    - 广泛的应用领域:可用于多种电力驱动系统,市场需求大。

    应用案例和使用建议


    应用案例:
    - 电动汽车:该模块能够高效驱动电动机,提高能源利用效率。
    - 工业电机控制:提供精确的电机控制,减少能耗并延长使用寿命。
    - 风力发电:用于发电机的逆变器,实现高效能量转换。
    使用建议:
    - 确保良好的散热管理,使用有效的散热器来提高系统的长期稳定性。
    - 在高频应用中,应考虑选择适当的门极电阻以优化开关特性。
    - 在恶劣环境下使用时,建议进行更详细的环境测试以确保可靠性。

    兼容性和支持


    - 兼容性:该模块与标准引脚兼容,便于集成到现有系统中。
    - 支持:制造商提供详细的技术文档和客户支持,确保用户能够获得必要的帮助。

    常见问题与解决方案


    1. 问题:如何避免IGBT过热?
    解决方案:确保散热器安装正确且可靠,必要时可以添加额外的散热措施。

    2. 问题:如何降低开关损耗?
    解决方案:优化门极驱动电路的设计,使用合适的门极电阻以调整开关时间。

    3. 问题:如何提升系统的整体效率?
    解决方案:选择合适的散热方案,并在系统设计时充分考虑热管理。

    总结和推荐


    EasyPIM™2B模块以其高性能和高可靠性在多种电力驱动系统中表现出色。其高集成度和优良的热管理使其成为逆变器和制动斩波器的理想选择。尽管该产品价格相对较高,但考虑到其卓越的性能和广泛的适用性,仍然强烈推荐使用。
    综上所述,该产品具备显著的技术优势和广泛的适用范围,无论是对于新项目还是现有系统的升级,都是一款值得信赖的选择。

FP25R12W2T4B11BOMA1参数

参数
最大集电极发射极饱和电压 1.85V
配置 三相反相器
集电极电流 39A
最大功率耗散 175W
VCEO-集电极-发射极最大电压 2.25V@ 15V,25A
长*宽*高 62.8mm*56.7mm*12mm
安装方式 底座安装
零件状态 在售
包装方式 散装,托盘

FP25R12W2T4B11BOMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FP25R12W2T4B11BOMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES FP25R12W2T4B11BOMA1 FP25R12W2T4B11BOMA1数据手册

FP25R12W2T4B11BOMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 461.1813
2+ ¥ 354.3237
3+ ¥ 340.1607
4+ ¥ 333.3482
5+ ¥ 326.6875
库存: 16
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 461.18
直接购买
加入购物车
