FF200R12KE3HOSA1

产品分类: IGBT模块
产品描述: 1.05KW 2个独立式 2.15V@ 15V,200A 295A 底座安装 106.4mm*61.4mm*29mm
供应商型号: 2726122
供应商: 海外现货
标准整包数: 1

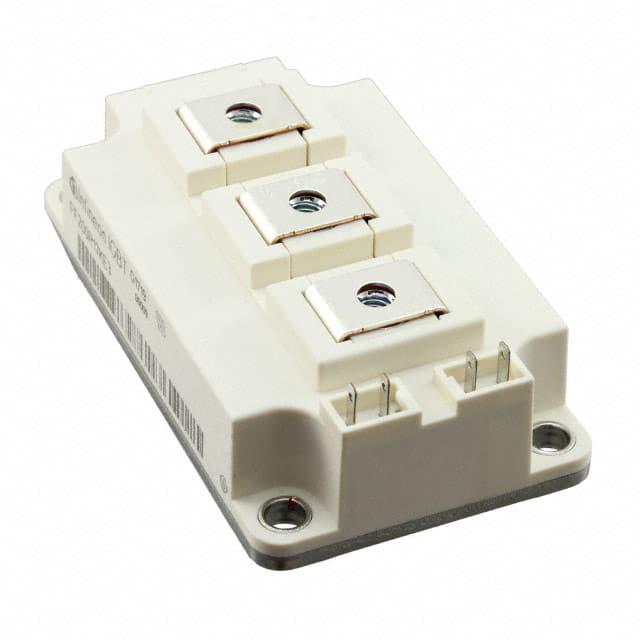

INFINEON TECHNOLOGIES IGBT模块 FF200R12KE3HOSA1

FF200R12KE3HOSA1概述

    FF200R12KE3 IGBT-模块技术手册

    产品简介


    FF200R12KE3 是一款专为逆变器应用设计的IGBT(绝缘栅双极型晶体管)模块。它由一个IGBT芯片和一个反向并联二极管组成,适用于高功率工业应用。IGBT模块广泛应用于电机驱动、电源转换、加热系统等领域,以其高效能和可靠性著称。

    技术参数


    | 参数 | 最大值 | 典型值 | 最小值 |
    ||
    | 集电极-发射极电压 VCES | 1200 V
    | 连续集电极直流电流 IC | 295 A 200 A |
    | 集电极重复峰值电流 ICRM| 400 A
    | 栅极-发射极峰值电压 VGES| +/-20 V
    | 开通延迟时间 td on | 0.30 µs | 0.25 µs
    | 上升时间 tr | 0.10 µs | 0.09 µs
    | 关断延迟时间 td off | 0.65 µs | 0.55 µs
    | 下降时间 tf | 0.18 µs | 0.13 µs
    | 集电极-发射极饱和电压 VCE sat | 2.15 V | 2.00 V | 1.70 V |
    | 栅极电荷 QG | 1.90 µC
    | 内部栅极电阻 RGint | 3.8 Ω

    产品特点和优势


    1. 高可靠性:适用于严苛的工业环境,具备优异的热稳定性。
    2. 高性能:低开通和关断损耗,提升整体效率。
    3. 集成设计:单模块集成IGBT和反向并联二极管,减少电路复杂度。
    4. 宽工作范围:支持广泛的电压和电流,适应多种应用场景。

    应用案例和使用建议


    - 电机驱动:FF200R12KE3 可用于工业电机驱动系统,提供稳定的电流控制和高效的能源转换。
    - 电源转换:在电源转换系统中,FF200R12KE3 可实现高效能的电压调节和转换。
    - 使用建议:安装时应注意散热片与模块间的良好接触,以确保良好的热管理。根据应用手册中的指导,合理选择栅极电阻,以优化开关性能。

    兼容性和支持


    - 兼容性:模块采用标准引脚布局,易于与其他标准IGBT驱动器兼容。
    - 支持:制造商提供详细的应用手册和安装指南,帮助用户快速上手。如有特殊需求,可联系当地销售代表获取技术支持。

    常见问题与解决方案


    - 问题:模块在高温环境下表现不佳。
    - 解决方案:加强散热措施,确保散热片与模块之间良好的热传导。安装时应遵循应用手册中的安装扭矩要求。
    - 问题:开关损耗较大。
    - 解决方案:调整栅极电阻,优化开通和关断时间,降低开关损耗。

    总结和推荐


    FF200R12KE3 IGBT模块凭借其卓越的性能、可靠性和灵活性,非常适合于高功率工业应用。无论是电机驱动还是电源转换系统,其都能提供高效的解决方案。综上所述,推荐使用此模块。

FF200R12KE3HOSA1参数

参数
最大集电极发射极饱和电压 -
配置 2个独立式
集电极电流 295A
最大功率耗散 1.05KW
VCEO-集电极-发射极最大电压 2.15V@ 15V,200A
长*宽*高 106.4mm*61.4mm*29mm
安装方式 底座安装
零件状态 在售
包装方式 散装,托盘

FF200R12KE3HOSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FF200R12KE3HOSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES FF200R12KE3HOSA1 FF200R12KE3HOSA1数据手册

FF200R12KE3HOSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 967.7028
5+ ¥ 967.7028
10+ ¥ 950.1082
50+ ¥ 950.1082
库存: 5
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 967.7
直接购买
加入购物车
