首页  >  产品百科  >  FP25R12W1T7B11BPSA1

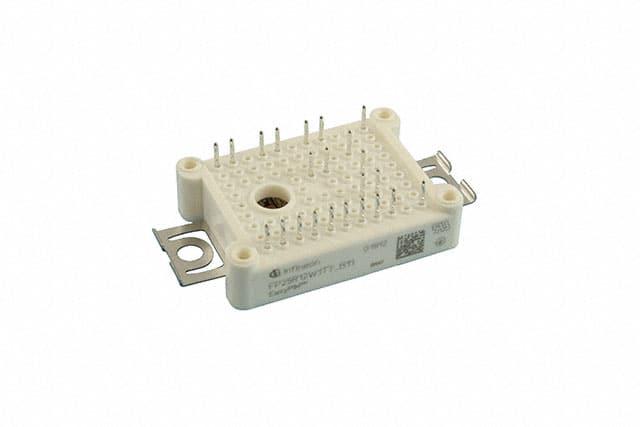

FP25R12W1T7B11BPSA1

产品分类: IGBT模块
产品描述: 英飞凌 igbt模块, 最大 1200 V, 最大 25 A
供应商型号: 3019520
供应商: 海外现货
标准整包数: 1

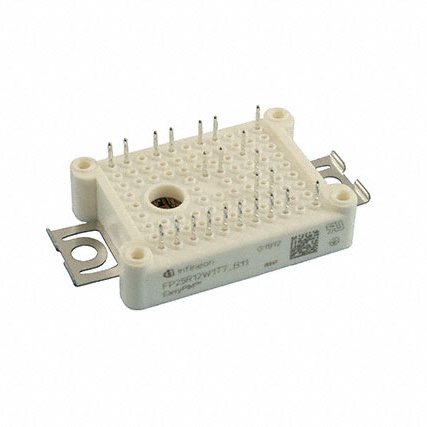

INFINEON TECHNOLOGIES IGBT模块 FP25R12W1T7B11BPSA1

FP25R12W1T7B11BPSA1概述

    EasyPIM™ 模块技术手册解析

    产品简介


    EasyPIM™ 模块 是由英飞凌科技公司设计并制造的一款高可靠性功率模块,适用于辅助逆变器、空调系统和电机驱动等领域。该模块采用了 TRENCHSTOP™ IGBT7 技术和 Emmitter Controlled 7 二极管技术,同时集成了 PressFIT 接触技术和 NTC 热敏电阻,旨在提高系统的可靠性和能效。

    技术参数


    EasyPIM™ 模块的技术参数如下:
    | 参数 | 符号 | 值 | 单位 |
    ||
    | 集电极-发射极电压 | VCES | 1200 | V |
    | 连续直流集电极电流 | ICDC | 25 | A |
    | 最大重复峰值集电极电流 | ICRM | 50 | A |
    | 集电极-发射极饱和电压 | VCE sat | 1.60 - 1.82 | V |
    | 门极-发射极峰值电压 | VGES | ±20 | V |
    | 门限电压 | VGEth | 5.15 - 6.45 | V |
    | 门极电荷 | QG | 0.395 | μC |
    | 输入电容 | Cies | 4.77 | nF |
    | 反向转移电容 | Cres | 0.017 | nF |
    | 绝缘测试电压 | VISOL | 2.5 | kV |
    | 内部隔离基本绝缘 Al2O3
    | 徘徊电感 | LsCE | 30 | nH |
    | 存储温度范围 | Tstg | -40 - 125 | °C |
    | 安装力 | F | 20 - 50 | N |
    | 重量 | G | 24 | g |

    产品特点和优势


    EasyPIM™ 模块具有以下特点和优势:
    1. 高可靠性和高性能:采用 TRENCHSTOP™ IGBT7 技术,具有低导通损耗和高温工作能力(最高可达 175°C)。
    2. 紧凑设计:具有高功率密度和小体积设计,便于安装和集成。
    3. 低杂散电感:模块内部的杂散电感值为 30nH,有助于提高系统的整体性能。
    4. 低门极电阻:内置低门极电阻(0Ω),确保快速开关时间和低能耗。
    5. NTC 热敏电阻:集成 NTC 热敏电阻,实时监测温度,保证系统的安全运行。

    应用案例和使用建议


    应用案例:
    - 辅助逆变器:用于太阳能发电系统的逆变环节,实现高效能转换。
    - 空调系统:应用于家用及商用空调系统中,提高系统效率和可靠性。
    - 电机驱动:用于工业自动化领域的电机驱动系统,提供稳定的电源输出。
    使用建议:
    - 在选择散热片时,应根据模块的工作温度范围(-40°C 至 125°C)进行匹配,以确保良好的热传导性能。
    - 在安装过程中,需注意模块的机械接触压力(20-50N),以确保良好的电气连接。
    - 在实际应用中,可以通过监控模块的工作温度来调整运行状态,避免过载工作带来的潜在风险。

    兼容性和支持


    EasyPIM™ 模块兼容多种电气和机械接口标准,包括 IEC61800-5-1 和 IEEE1466 标准。英飞凌科技公司提供全面的技术支持,包括详细的用户手册、技术文档、在线技术支持和现场服务。对于特殊需求的应用,还可以提供定制化的技术支持和服务。

    常见问题与解决方案


    1. 问题:如何测量模块的导通电阻?
    解决方案:可以使用万用表,在室温下测量模块引脚间的电阻值,具体数值应参考技术手册中的标准值。

    2. 问题:模块的存储温度范围是多少?
    解决方案:存储温度范围为 -40°C 至 125°C,确保在非工作状态下也能保持良好的性能。

    3. 问题:模块的最大重复峰值集电极电流是多少?
    解决方案:最大重复峰值集电极电流为 50A,但在实际应用中应注意不超过该限值以避免损坏。

    总结和推荐


    总结:EasyPIM™ 模块凭借其卓越的性能、高可靠性、紧凑的设计和强大的温度适应能力,在多个领域有着广泛的应用前景。通过集成先进的技术,如 TRENCHSTOP™ IGBT7 和 NTC 热敏电阻,模块能够有效提升系统的整体效率和安全性。
    推荐:强烈推荐 EasyPIM™ 模块用于各种高要求的电力电子应用中,尤其是在需要高效、可靠和紧凑解决方案的场合。英飞凌科技公司的强大技术支持和完善的售后服务体系也将为用户带来极大的便利和保障。

FP25R12W1T7B11BPSA1参数

参数
配置 三相反相器
集电极电流 25A
最大功率耗散 20 毫瓦
VCEO-集电极-发射极最大电压 1.2KV
最大集电极发射极饱和电压 1.6V
通用封装 AG-EASY1B-2
安装方式 底座安装
零件状态 在售
包装方式 托盘

FP25R12W1T7B11BPSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FP25R12W1T7B11BPSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES FP25R12W1T7B11BPSA1 FP25R12W1T7B11BPSA1数据手册

FP25R12W1T7B11BPSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 287.5482
5+ ¥ 287.5482
10+ ¥ 277.2787
50+ ¥ 277.2787
100+ ¥ 277.2787
库存: 23
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 287.54
