FZ400R17KE4HOSA1

产品分类: IGBT模块
产品描述: 2.3V@ 15V,400A 550A 底座安装
供应商型号: 2726201
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES IGBT模块 FZ400R17KE4HOSA1

FZ400R17KE4HOSA1概述

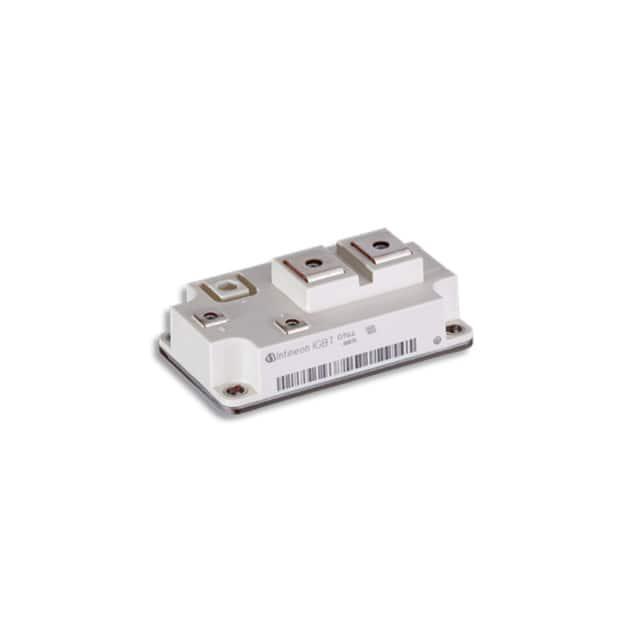

    FZ400R17KE4 IGBT-Module

    1. 产品简介


    FZ400R17KE4是一款采用沟槽栅/场截止IGBT4技术和发射极控制二极管的62mm C系列模块。该模块主要用于高功率转换器、电机驱动、不间断电源(UPS)系统及风力发电机等领域。

    2. 技术参数


    FZ400R17KE4的关键技术参数如下:
    - 最高额定值:
    - 集电极-发射极电压:VCES = 1700V
    - 连续集电极电流(IC nom):400A,周期峰值电流(ICRM):800A
    - 最大工作温度:Tvj op = -40°C至150°C
    - 电气特性:
    - 低导通压降(VCEsat):典型值2.30V
    - 栅极阈值电压(VGEth):典型值5.8V
    - 栅极电荷(QG):6.10μC
    - 输入电容(Cies):49.0nF
    - 反向传输电容(Cres):1.60nF
    - 热阻抗:
    - 结到外壳(RthJC):0.06K/W(IGBT),0.08K/W(二极管)
    - 外壳到散热器(RthCH):0.018K/W(IGBT),0.023K/W(二极管)

    3. 产品特点和优势


    - 高性能: 能够在高温环境下稳定运行,具有良好的耐热性和鲁棒性。
    - 高可靠性: 在多种工况下均表现出色,适用于工业控制、电源转换等应用。
    - 易于集成: 与市场上常见的系统设计相兼容,便于用户快速开发和集成。

    4. 应用案例和使用建议


    - 高功率转换器: FZ400R17KE4非常适合用于构建高效、稳定的高功率转换器。建议在设计时注意散热管理,确保长期可靠运行。
    - 电机驱动: 模块的快速开关特性使其成为电机驱动的理想选择。可以结合外部冷却措施来优化效率。
    - 风力发电: 在风力发电系统中,FZ400R17KE4的高鲁棒性和宽温范围使其成为首选。需注意安装环境的防尘防水要求。

    5. 兼容性和支持


    - 兼容性: FZ400R17KE4具有标准的封装形式,可以方便地与其他标准电路板和散热装置兼容。
    - 支持: 厂商提供详尽的技术支持和应用指南,用户可联系指定的销售办公室获取更多信息。

    6. 常见问题与解决方案


    - 问:如何防止过热?
    - 答:确保适当的散热措施,如使用高效散热器并保持良好的空气流通。

    - 问:栅极电荷过高怎么办?
    - 答:降低栅极电阻或优化电路设计以减少栅极电荷的影响。

    7. 总结和推荐


    FZ400R17KE4凭借其高性能、高可靠性及广泛的适用性,在高功率转换器、电机驱动及风力发电系统中表现出色。其易于集成的特点使其成为同类产品中的佼佼者。我们强烈推荐此产品用于需要高性能IGBT模块的应用场合。

FZ400R17KE4HOSA1参数

参数
最大功率耗散 -
VCEO-集电极-发射极最大电压 2.3V@ 15V,400A
最大集电极发射极饱和电压 -
配置 -
集电极电流 550A
安装方式 底座安装
零件状态 在售
包装方式 托盘

FZ400R17KE4HOSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FZ400R17KE4HOSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES FZ400R17KE4HOSA1 FZ400R17KE4HOSA1数据手册

FZ400R17KE4HOSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
