FS200R12PT4PBOSA1

产品分类: IGBT模块
产品描述: 英飞凌 igbt模块, 最大 1200 V, 最大 200 A
供应商型号: 2184363
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES IGBT模块 FS200R12PT4PBOSA1

FS200R12PT4PBOSA1概述


    产品简介

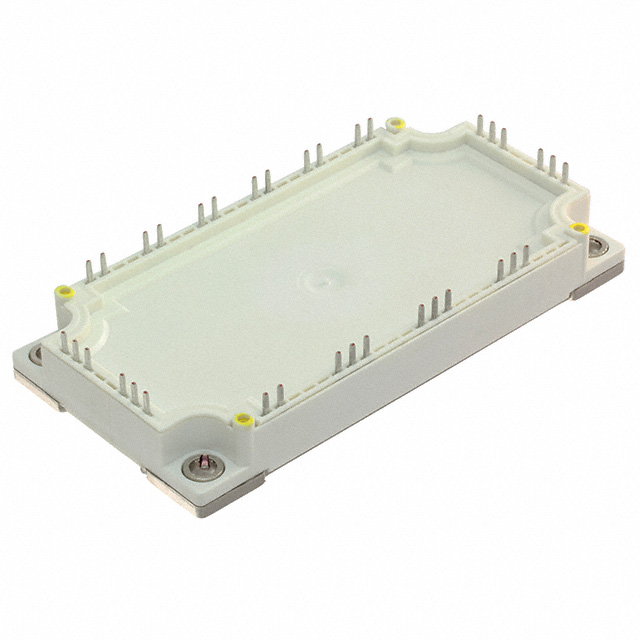

    FS200R12PT4P IGBT 模块
    FS200R12PT4P 是一款由 Infineon Technologies AG 生产的 EconoPACK™4 模块。这款模块集成了快速 Trench/Feldstop IGBT4 和 Emitter Controlled 4 二极管,适用于高功率转换器、电机驱动和不间断电源(UPS)系统等领域。预涂了热界面材料(TIM),简化了安装过程,提高了模块的热管理性能。

    技术参数


    - 耐压能力
    - 集电极-发射极断态电压(VCES):1200V
    - 最大工作结温(Tvj op):-40°C 到 150°C
    - 电流
    - 额定连续集电极电流(IC nom):200A
    - 周期性集电极峰值电流(ICRM):400A
    - 开关特性
    - 开启延迟时间(td on):25°C 时 0.14 µs,125°C 时 0.15 µs,150°C 时 0.15 µs
    - 关闭延迟时间(td off):25°C 时 0.32 µs,125°C 时 0.40 µs,150°C 时 0.42 µs
    - 热阻抗
    - 结到散热片热阻抗(RthJH):IGBT 部分 0.213 K/W,二极管部分 0.330 K/W

    产品特点和优势


    - 扩展的工作温度范围:Tvj op 范围为 -40°C 至 150°C,使模块能够适应各种严苛的环境条件。
    - 低开关损耗:低 VCEsat 与低开关损耗特性使模块具有卓越的能效表现。
    - 高效的热管理:预涂热界面材料,大大简化了安装过程,并提高了热传导效率。
    - 正温度系数:IGBT 的 VCEsat 具有正温度系数,增加了系统的稳定性和可靠性。

    应用案例和使用建议


    应用案例
    FS200R12PT4P 主要应用于高功率转换器、电机驱动和不间断电源(UPS)系统。这些系统要求高效能、高可靠性的电力电子器件。
    使用建议
    为了确保模块的最佳性能,在设计电路时应注意:
    - 确保适当的散热措施以维持合理的结温。
    - 选择合适的驱动电路,以实现最佳的开关特性。

    兼容性和支持


    该模块与现有的一些标准电源系统和控制电路高度兼容,可直接集成到现有的电力系统中。Infineon Technologies AG 提供全面的技术支持,包括应用说明文档和售后服务,帮助客户在应用过程中解决问题。

    常见问题与解决方案


    常见问题
    1. 高温下性能不稳定:结温超过正常范围可能导致模块性能下降。
    2. 热阻抗过高:不恰当的散热设计可能引起热阻抗过高的问题。
    解决方案
    1. 适当散热:使用足够的散热片或散热器来保持适当的结温。
    2. 选用合适材料:确保模块与散热器之间预涂热界面材料的有效使用,以降低热阻抗。

    总结和推荐



    总结


    FS200R12PT4P IGBT 模块以其广泛的适用温度范围、低开关损耗、高效的热管理及高可靠性等特点,使其成为高功率转换器、电机驱动和 UPS 系统的理想选择。
    推荐
    考虑到 FS200R12PT4P 模块在高功率转换器和电机驱动系统中的优异性能和稳定性,强烈推荐用于需要高效、高可靠性的电力电子应用中。

FS200R12PT4PBOSA1参数

参数
最大集电极发射极饱和电压 -
配置 全桥
集电极电流 200A
最大功率耗散 20 毫瓦
VCEO-集电极-发射极最大电压 2.15V@ 15V,200A
长*宽*高 130mm*103mm*17mm
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装,托盘

FS200R12PT4PBOSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FS200R12PT4PBOSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES FS200R12PT4PBOSA1 FS200R12PT4PBOSA1数据手册

FS200R12PT4PBOSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
