FF400R07A01E3S6XKSA2

产品分类: IGBT模块
产品描述: 英飞凌 igbt模块, 最大 700 V, 最大 400 A
供应商型号: FF400R07A01E3S6XKSA2
供应商: 国内现货
标准整包数: 1

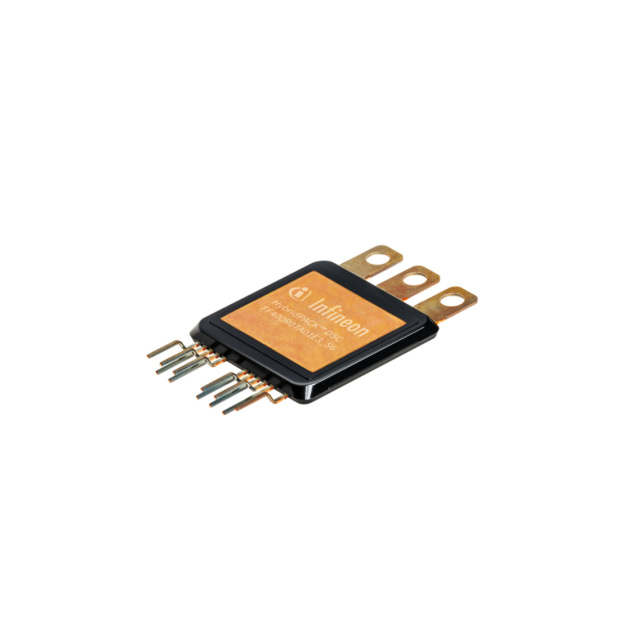

INFINEON TECHNOLOGIES IGBT模块 FF400R07A01E3S6XKSA2

FF400R07A01E3S6XKSA2概述

    # FF400R07A01E3S6 双面冷却模块

    产品简介


    FF400R07A01E3S6 双面冷却模块是英飞凌公司推出的一款高性能混合动力汽车和电动汽车(HEV/EV)应用中的双面冷却(DSC)功率模块。该模块集成了英飞凌长期积累的IGBT功率模块和场截止IGBT技术,并包含增强软性特点的配对二极管。此外,该模块还集成了电流传感器和温度传感器,能够实现对IGBT状态的精确监控,有助于系统增强保护和智能控制。它的设计使得系统效率更高,热性能更好,且可靠性更强。
    主要特点:
    - 紧凑型设计:专为双面冷却而设计。
    - 高性能:低寄生电感,高耐压能力。
    - 增强保护和智能控制:集成电流和温度传感器。
    - 优越的热性能:支持双面冷却,确保在高负荷下具有优秀的散热能力。
    应用领域:
    - 汽车应用
    - 混合动力和电动汽车(HEV/EV)

    技术参数


    IGBT

    技术参数


    - 峰值电压:VCES = 700V
    - 连续DC集电极电流:IC nom = 400A
    - 重复峰值集电极电流:ICRM = 800A
    - 总功率耗散:Ptot = 1500W
    - 栅极-发射极峰值电压:VGES = ±20V
    - 饱和电压:VCE(sat) = 1.65V (典型)
    - 门限电压:VGE(th) = 5.00V(最小值),5.80V(典型值),6.50V(最大值)
    - 栅极电荷:QG = 2.90µC
    - 门电阻:RG(int) = 0.0Ω
    - 输入电容:Cies = 18.0nF
    - 反向转移电容:Cres = 0.50nF
    - 漏电流:ICES = 0.1mA
    - 关断延迟时间:td(off) = 0.43μs(25°C)
    - 关断能量损耗:Eoff = 14.5mJ(25°C)
    二极管

    技术参数


    - 重复峰值反向电压:VR(RM) = 700V
    - 连续DC正向电流:IF = 400A
    - 重复峰值正向电流:IFRM = 800A
    - 恢复电荷:Qr = 12.0µC(25°C)
    模块

    技术参数


    - 隔离测试电压:VSOL = 2.5kV
    - 存储温度:Tstg = -40°C ~ 125°C
    - 重量:G = 30g

    产品特点和优势


    独特功能和优势
    - 高耐压能力:该模块的峰值电压高达700V,使其能够在高压环境下稳定工作。
    - 集成传感器:内置的电流和温度传感器可以实时监控IGBT的状态,提高系统的可靠性和安全性。
    - 低寄生电感:低寄生电感有助于减少开关损耗,提升整体效率。
    - 高热性能:双面冷却设计保证了良好的热分布,提升了系统的可靠性和寿命。
    - 高可靠性和机械强度:采用新材料和组装技术,提高了机械强度和可靠性。

    应用案例和使用建议


    实际应用案例
    该模块主要用于汽车工业中的混合动力和电动汽车。通过使用该模块,车辆的动力系统可以在高效和可靠的条件下运行。具体应用包括电池管理、电机驱动和电源转换等。
    使用建议
    - 温度监控:定期检查并记录温度数据,确保在高温环境下模块能够正常工作。
    - 电路设计:考虑到其高耐压能力,应适当增加电路的裕量,以确保长时间工作的稳定性。
    - 模块连接:正确安装模块并遵循制造商的建议进行连接,避免因不当连接导致的损坏。

    兼容性和支持


    兼容性
    该模块适用于需要高性能和高可靠性的应用场合,如汽车工业中的各种逆变器和电源转换设备。它与其他常见的汽车电子元器件和设备具有良好的兼容性。
    厂商支持
    - 技术支持:英飞凌提供全面的技术支持服务,包括在线文档、技术支持热线和技术培训。
    - 售后服务:提供质保服务,一旦发现质量问题,可免费更换或维修。

    常见问题与解决方案


    问题及解决方案
    1. 问题:模块过热。
    - 解决方案:检查散热系统是否正常工作,调整模块的安装位置以改善散热效果。
    2. 问题:模块无法正常工作。
    - 解决方案:检查电源和电路连接是否正确,确保没有短路或开路现象。
    3. 问题:模块温度异常升高。
    - 解决方案:检查模块的温度传感器是否正常工作,必要时更换新的传感器。

    总结和推荐


    综合评估
    FF400R07A01E3S6 双面冷却模块是一款针对汽车工业尤其是混合动力和电动汽车应用的高性能产品。其独特的双面冷却设计、集成的电流和温度传感器以及卓越的热性能使其在市场上具有很强的竞争力。
    推荐使用
    该模块在汽车工业特别是混合动力和电动汽车领域有着广泛的应用前景,能够显著提升系统的效率和可靠性。因此,我强烈推荐在相关应用中使用此模块。

FF400R07A01E3S6XKSA2参数

参数
VCEO-集电极-发射极最大电压 700V
最大集电极发射极饱和电压 1.65V
配置
集电极电流 400A
最大功率耗散 1.5KW
安装方式 通孔安装
零件状态 在售
包装方式 管装

FF400R07A01E3S6XKSA2厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FF400R07A01E3S6XKSA2数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES FF400R07A01E3S6XKSA2 FF400R07A01E3S6XKSA2数据手册

FF400R07A01E3S6XKSA2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1764.924
5+ ¥ 1518.5774
10+ ¥ 1339.3245
库存: 185
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1764.92
