FF75R12RT4

产品分类: IGBT模块
产品描述: 英飞凌 igbt模块, 最大 1200 V, 最大 75 A
供应商型号: 14M-FF75R12RT4
供应商: 云汉优选
标准整包数: 1

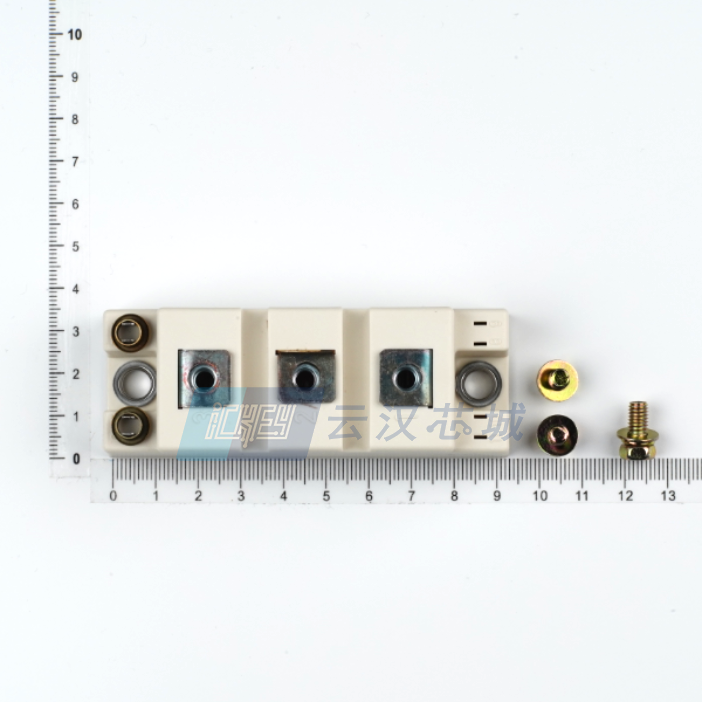

INFINEON TECHNOLOGIES IGBT模块 FF75R12RT4

FF75R12RT4概述

    FF75R12RT4 IGBT-Module: 技术概述

    1. 产品简介


    FF75R12RT4 是一款34mm模块,集成了快速Trench/Fieldstop IGBT4技术和Emitter Controlled 4二极管。这款模块广泛应用于高功率转换器、电机驱动系统以及不间断电源(UPS)系统中。

    2. 技术参数


    - 电气特性:
    - 最大漏源电压 (VCES): 1200 V
    - 额定连续工作电流 (IC nom): 75A (峰值电流 ICRM: 150A)
    - 总耗散功率 (Ptot): 395 W (TC = 25°C, Tvj max = 175°C)
    - 门极限电压 (VGES): ±20 V
    - 热特性:
    - 结温范围 (Tvj op): -40°C 至 150°C
    - IGBT 特性:
    - 饱和电压 (VCE sat):
    - 25°C 下典型值为 1.85 V
    - 125°C 下典型值为 2.15 V
    - 150°C 下典型值为 2.25 V
    - 门阈值电压 (VGEth): 5.2 V 至 6.4 V
    - 开关损耗 (Eon, Eoff): 在不同温度下的典型值分别为 6.00 mJ 和 4.00 mJ (150°C)
    - 二极管特性:
    - 反向恢复电压 (VRRM): 1200 V
    - 额定连续正向电流 (IF): 75 A
    - 反向恢复能量 (Erec): 3.00 mJ 至 5.00 mJ (150°C)

    3. 产品特点和优势


    - 高效能:低开关损耗和高耐受温度使其适用于高功率应用。
    - 可靠性:提供高温工作能力和出色的抗短路能力。
    - 紧凑设计:34mm标准封装易于集成,节省空间。

    4. 应用案例和使用建议


    - 电机驱动系统:高功率转换器可用于驱动高功率电动机,保证稳定输出并减少热损耗。
    - 不间断电源(UPS)系统:模块化设计和高性能使其适合高可靠性的工业级UPS系统。
    - 储能系统:作为逆变器的核心组件,可以实现高效的能量转换。
    使用建议:
    - 确保散热良好,以防止因过热导致的性能下降。
    - 使用正确的驱动电压以确保最佳开关速度和最小损耗。
    - 定期监测工作温度和电流,以便及时发现并处理潜在问题。

    5. 兼容性和支持


    - 模块支持快速更换和维护。
    - 生产过程中使用隔离式底板设计,确保安全操作。
    - 提供详细的安装和使用指南,以便技术人员正确安装和配置。

    6. 常见问题与解决方案


    - 问题1: 模块温度过高
    - 解决方法: 检查散热器是否安装到位,确保有足够的冷却系统来管理工作温度。

    - 问题2: 模块损坏
    - 解决方法: 确认驱动电压符合规范,并检查是否存在外部电气干扰或过载。

    7. 总结和推荐


    总结:FF75R12RT4是一款高效的IGBT模块,专为高功率和高可靠性应用而设计。它具有优异的电气特性和长期可靠性,适用于多种工业应用场景。
    推荐:对于需要高效率和高可靠性的高功率电力电子系统,强烈推荐使用FF75R12RT4模块。其紧凑的设计和优越的电气特性使其成为许多工业应用的理想选择。

FF75R12RT4参数

参数
配置
集电极电流 75A
最大功率耗散 395W
VCEO-集电极-发射极最大电压 1.2KV
最大集电极发射极饱和电压 1.85V
长*宽*高 94mm*34mm*28.8mm
安装方式 螺纹安装
应用等级 工业级
包装方式 托盘

FF75R12RT4厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FF75R12RT4数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES FF75R12RT4 FF75R12RT4数据手册

FF75R12RT4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 123.6667
10+ ¥ 122.5
30+ ¥ 119
100+ ¥ 116.6667
库存: 50
起订量: 1 增量: 10
交货地:
最小起订量为:1
合计: ¥ 123.66
直接购买
加入购物车
