IDH08G65C6XKSA1

产品分类: 整流二极管/整流桥

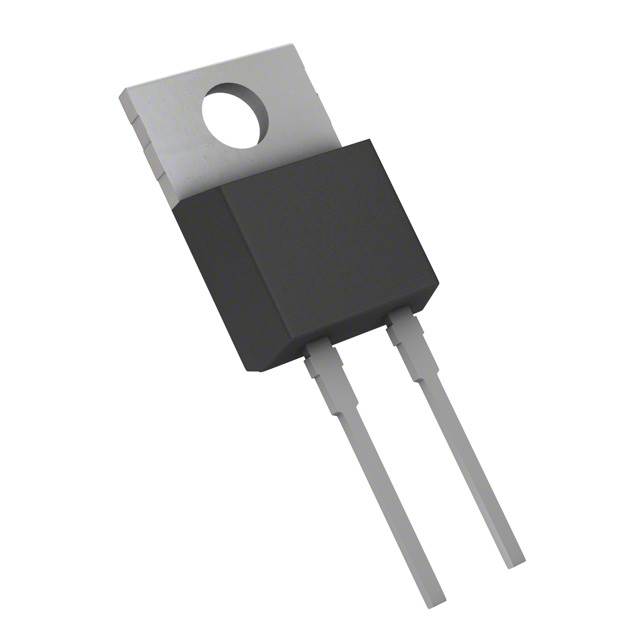

产品描述: 碳化硅肖特基二极管 二极管, 8A, 650V, 通孔安装, pg- TO220封装, 2针
供应商型号: UA-IDH08G65C6XKSA1
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES 整流二极管/整流桥 IDH08G65C6XKSA1

IDH08G65C6XKSA1概述

    6th Generation CoolSiC™ IDH08G65C6 SiC Schottky Diode 技术手册

    1. 产品简介


    CoolSiC™ IDH08G65C6 是英飞凌(Infineon)公司推出的第六代碳化硅肖特基二极管产品。这种二极管采用了英飞凌专有的创新技术——第五代G5技术,并在此基础上进行了改进,引入了新型的肖特基金属系统。通过这些创新,第六代CoolSiC™肖特基二极管在各种负载条件下均表现出更高的效率,尤其是在正向电压(VF)和电荷系数(Qc)方面表现出色。
    产品类型:
    - 碳化硅肖特基二极管
    主要功能:
    - 低正向电压(1.25 V)
    - 高品质因数(Qc x VF)
    应用领域:
    - 开关电源中的功率因数校正
    - 太阳能逆变器
    - 不间断电源

    2. 技术参数


    根据手册提供的信息,以下为该产品的关键性能参数和技术规格:
    | 参数 | 值 | 单位 | 备注 |
    ||
    | 最大重复反向电压 (VRRM) | 650 | V | TC = 25 °C |
    | 总电容电荷 (QC) | 12.2 | nC | VR = 400 V, Tj = 150 °C |
    | 反向峰值电流 (IR) | 0.8 ~ 62 | µA | VR = 420 V, Tj = 25 °C ~ 150 °C |
    | 最大连续正向电流 (IF) | 8 | A | TC ≤ 145 °C, D = 1 |
    | 正向电压 (VF) | 1.25 ~ 1.35 | V | IF = 8 A, Tj = 25 °C ~ 150 °C |

    3. 产品特点和优势


    特点:
    - 极低的正向电压(1.25 V)
    - 高品质因数(Qc x VF)
    - 高dv/dt鲁棒性(150 V/ns)
    优势:
    - 系统效率显著提升
    - 减少冷却需求,从而降低系统成本和尺寸
    - 支持更高频率和增加功率密度

    4. 应用案例和使用建议


    应用场景:
    - 开关电源中的功率因数校正: 适用于需要高效率和低损耗的应用场合,如数据中心和工业设备的开关电源。
    - 太阳能逆变器: 由于具有优异的耐温性和高效性,可以用于提高太阳能逆变器的转换效率。
    - 不间断电源: 在UPS系统中,该二极管能够显著减少发热,从而延长设备寿命并降低成本。
    使用建议:
    - 温度管理: 尽量避免长时间处于高温环境下运行,以确保最佳性能。
    - 电路设计: 考虑到较高的dv/dt鲁棒性,建议在设计电路时进行充分的EMI抑制措施。
    - 散热策略: 使用适当的散热措施,确保二极管的工作温度在合理范围内。

    5. 兼容性和支持


    兼容性:
    - 该产品已通过JEDEC标准(J-STD20 和 JESD22)测试,可应用于工业环境。
    - 与英飞凌的其他600V和650V CoolMOS™ 7系列器件兼容。
    支持和维护:
    - 英飞凌提供全面的技术支持和售后服务,包括安装指南、调试文档和故障排除帮助。
    - 客户可通过Infineon Technologies官网获取更多技术支持和购买信息。

    6. 常见问题与解决方案


    常见问题与解决方案:
    - 问题:正向电流不足。
    - 解决方法: 检查负载是否过大或散热措施是否到位。适当调整电路设计或增强散热系统。

    - 问题:工作温度过高。
    - 解决方法: 确保良好的散热设计,使用散热片或散热风扇。

    - 问题:正向电压异常。
    - 解决方法: 检查接线是否正确,电路是否存在短路或开路问题。确认二极管型号和规格符合要求。

    7. 总结和推荐


    总结:
    - 主要优点:
    - 低正向电压和高品质因数
    - 高效的散热设计和高鲁棒性
    - 适用广泛的应用领域,特别是在高效率和高可靠性要求高的场景
    推荐:
    综上所述,IDH08G65C6是一款高性能、高效且可靠的产品,适合于需要高效率和低损耗的应用场合。因此,我们强烈推荐客户使用这款产品,特别是在电力电子领域。

IDH08G65C6XKSA1参数

参数
配置 独立式
If - 正向电流 20A
Ir - 反向电流 27μA
Vr-反向电压 650V
反向恢复时间 0μs
正向浪涌电流 47A
通用封装 TO-220-2
安装方式 通孔安装
零件状态 在售
包装方式 管装

IDH08G65C6XKSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IDH08G65C6XKSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 整流二极管/整流桥 INFINEON TECHNOLOGIES IDH08G65C6XKSA1 IDH08G65C6XKSA1数据手册

IDH08G65C6XKSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
82+ $ 0.9188 ¥ 7.6991
233+ $ 0.895 ¥ 7.5001
611+ $ 0.8425 ¥ 7.0602
库存: 148
起订量: 137 增量: 50
交货地:
最小起订量为:82
合计: ¥ 631.32
