IDWD40G120C5XKSA1

产品分类: 整流二极管/整流桥
产品描述: Infineon 碳化硅肖特基二极管 二极管, 40A, 1200V, 表面贴装, TO-247封装, 2针
供应商型号: IDWD40G120C5XKSA1
供应商: 国内现货
标准整包数: 1

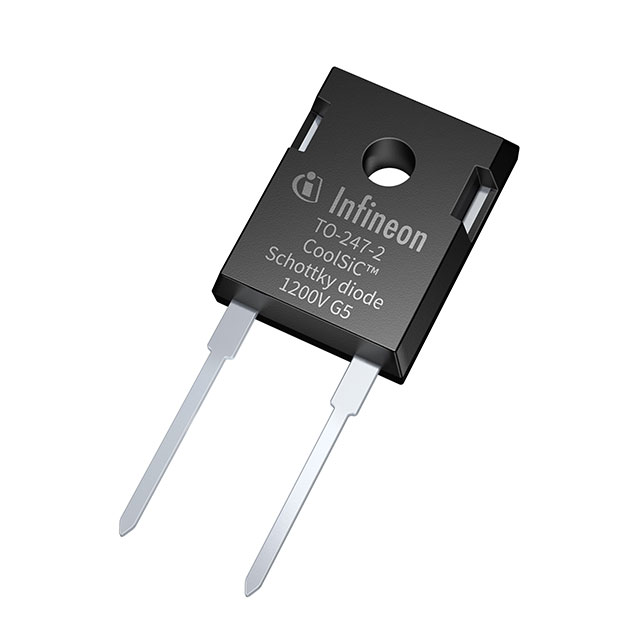

INFINEON TECHNOLOGIES 整流二极管/整流桥 IDWD40G120C5XKSA1

IDWD40G120C5XKSA1概述

    IDWD40G120C5 1200V SiC Schottky Diode

    产品简介


    IDWD40G120C5 是一种第 5 代 CoolSiC™ 1200V 肖特基二极管,专为工业电源和高性能应用设计。这款硅碳化物(SiC)二极管提供无反向恢复电流、无前向恢复电压的独特性能。由于其高效、耐用和可靠的特性,该产品适用于多个领域,如工业电源供应、基础设施充电、金属处理(焊接)、光伏逆变器(中央和串式)和太阳能优化器。

    技术参数


    以下是该产品的关键性能参数和技术规格:
    - 基本参数:
    - 重复峰值反向电压 (VRRM): 1200V
    - 连续正向电流 (IF): 40A
    - 最大结温 (Tvj,max): 175°C
    - 热阻抗:
    - 结-壳热阻 (Rth(j-c)): 0.3-0.4 K/W
    - 最大额定值:
    - 反复性峰值正向电流 (IF,RM): 160A (TC=25°C), 120A (TC=100°C)
    - 非反复性峰值正向电流 (IF,SM): 290A (TC=25°C), 280A (TC=150°C)
    - 电容特性:
    - 总电荷 (QC): 202nC
    - 总电容 (C): 183pF (VR=400V, f=1MHz)

    产品特点和优势


    IDWD40G120C5 的主要特点是:
    - 无反向恢复电流:减少能量损耗,提高效率。
    - 高浪涌电流能力:可以承受短时间内较高的电流冲击。
    - 温度独立的开关行为:无论温度如何变化,其开关特性保持一致。
    - 低正向电压:即使在高温条件下也保持低正向电压。
    - 紧密的正向电压分布:确保一致性好。
    - 指定的 dv/dt 耐久性:能够承受高电压变化率。

    应用案例和使用建议


    IDWD40G120C5 广泛应用于多种领域,例如:
    - 工业电源供应:工业不间断电源(UPS)。
    - 基础设施充电:充电桩。
    - 金属处理:焊接机。
    - 光伏逆变器:中央和串式逆变器及太阳能优化器。
    使用建议:
    1. 在高功率应用中,建议使用适当的散热措施,以避免过热。
    2. 对于重复性高峰值电流的应用,确保系统的整体设计符合产品最大额定值的要求。

    兼容性和支持


    该产品符合 RoHS 标准,采用无铅镀层,具有良好的环保特性。Infineon Technologies 提供全面的技术支持和维护服务,包括详细的文档、在线支持和客户培训。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方法:
    1. 过热问题:
    - 解决方案:增加散热措施,例如安装散热片或冷却风扇。
    2. 电流峰值过高:
    - 解决方案:检查电路设计,确保电流峰值不超过产品最大额定值。
    3. 失效问题:
    - 解决方案:定期进行维护检查,确保系统正常运行。

    总结和推荐


    IDWD40G120C5 是一款高效的 SiC 肖特基二极管,具备优异的性能和广泛的适用性。其独特的无反向恢复电流特性、高可靠性以及紧凑的体积使其成为工业电源供应、太阳能逆变器和其他高要求应用的理想选择。强烈推荐使用此产品,特别是在需要高效率和高可靠性的场合。

IDWD40G120C5XKSA1参数

参数
If - 正向电流 110A
Ir - 反向电流 332μA
Vr-反向电压 1.2KV
反向恢复时间 0μs
正向浪涌电流 290A
配置 独立式
通用封装 TO-247-2
安装方式 通孔安装
零件状态 在售
包装方式 管装

IDWD40G120C5XKSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IDWD40G120C5XKSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 整流二极管/整流桥 INFINEON TECHNOLOGIES IDWD40G120C5XKSA1 IDWD40G120C5XKSA1数据手册

IDWD40G120C5XKSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8+ ¥ 135.1501
15+ ¥ 128.382
30+ ¥ 67.2093
60+ ¥ 65.0177
120+ ¥ 63.7178
库存: 286
起订量: 10 增量: 0
交货地:
最小起订量为:8
合计: ¥ 1081.2
