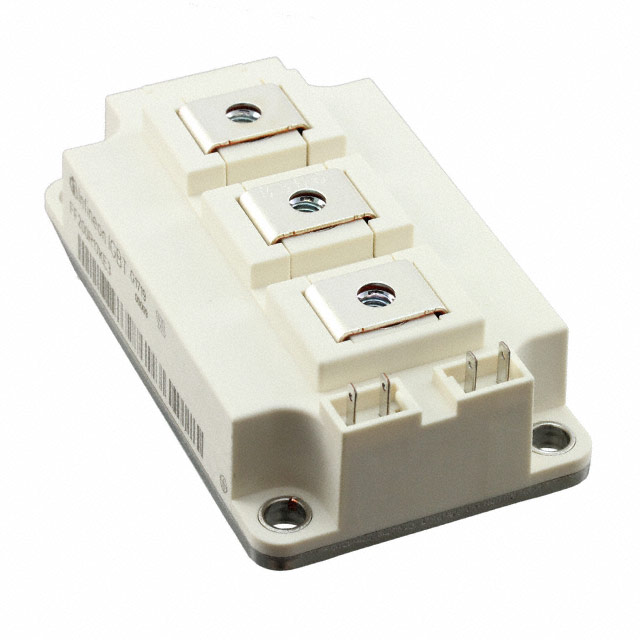

FF400R12KE3HOSA1

产品分类: IGBT模块
产品描述: 2KW 半桥 2.15V@ 15V,400A 580A AG-62MM-1 底座安装 106.4mm*61.4mm*30.9mm
供应商型号: UA-FF400R12KE3HOSA1
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES IGBT模块 FF400R12KE3HOSA1

FF400R12KE3HOSA1概述


    产品简介


    产品名称:FF400R12KE3 IGBT模块
    产品类型:C系列IGBT模块
    主要功能:集成高效率二极管和场截止型IGBT技术,适用于逆变器和转换器应用。
    应用领域:广泛应用于工业控制、电动汽车(EV)、电源管理和可再生能源系统等领域。

    技术参数


    IGBT部分
    - 最大栅源电压 (VGES):±20 V
    - 持续集电极电流 (ICnom):400 A
    - 最高集电极发射极电压 (VCES):1200 V
    - 集电极发射极饱和电压 (VCE(sat)):1.70 V(Tvj = 25°C)
    - 总损耗功率 (Ptot):2000 W
    - 门极-发射极峰值电压 (VGE(th)):5.0-6.5 V
    - 门极充电量 (QG):3.70 µC
    - 内部门极电阻 (RG(int)):1.9 Ω
    - 入射电容 (Cies):28.0 nF
    - 回馈电容 (Cres):1.10 nF
    - 集电极发射极漏电流 (ICES):5.0 mA
    - 集电极-发射极关断电流 (IGES):400 nA
    - 开启延迟时间 (td(on)):0.25 µs
    - 上升时间 (tr):0.04 µs
    - 关闭延迟时间 (td(off)):0.50 µs
    - 下降时间 (tf):0.10 µs
    - 开启能量损耗 (Eon):17.0 mJ
    - 关断能量损耗 (Eoff):42.0 mJ
    二极管部分
    - 周期性峰值反向电压 (VR(RM)):1200 V
    - 持续集电极直流正向电流 (IF):400 A
    - 周期性正向峰值电流 (IFRM):800 A
    - 正向电压 (VF):1.65 V(Tvj = 25°C)
    - 峰值反向恢复电流 (IRM):490 A
    - 恢复电荷 (Qr):44.0 µC
    - 反向恢复能量 (Erec):19.0 mJ
    - 热阻 (RthJC):0.11 K/W
    - 热阻 (RthCH):0.055 K/W
    - 贮存温度 (Tstg):-40°C 至 125°C

    产品特点和优势


    1. 集成IGBT和高效率二极管:FF400R12KE3 IGBT模块将先进的IGBT技术和高性能二极管集成在一个紧凑的设计中,降低了整体成本并提高了可靠性。
    2. 低开关损耗:低开关损耗使模块能够实现更高的效率,适用于高功率转换和逆变应用。
    3. 高可靠性:通过精心设计的散热结构和内部隔离层,确保模块在严苛环境下具有高可靠性。
    4. 广泛的工作范围:支持广泛的输入电压和电流范围,使其适合多种工业应用。

    应用案例和使用建议


    应用案例
    1. 电动汽车(EV)驱动器:由于其高效率和低损耗特性,FF400R12KE3 IGBT模块广泛用于电动汽车的电动机驱动器,提升电池续航能力。
    2. 工业控制系统:在诸如风力发电站和太阳能逆变器等高功率工业控制系统中,该模块因其出色的热稳定性和耐久性而备受青睐。
    使用建议
    - 合理选择散热措施:考虑到模块的热稳定性要求,建议采用高效的散热设计,以保证其在高温环境下的可靠运行。
    - 优化电路布局:为了进一步减少开关损耗,建议优化电路布局,缩短IGBT和二极管之间的连线长度,以降低杂散电感的影响。
    - 注意门极驱动信号:确保门极驱动信号的稳定性和幅度,避免过压或欠压导致的损坏。

    兼容性和支持


    兼容性
    - FF400R12KE3 IGBT模块具有标准尺寸,与市面上常见的冷却板和接口兼容,便于安装和更换。
    支持
    - 提供详细的安装和使用说明文档,包括电路图、机械装配指南和技术支持热线。同时,可通过联系官方销售办公室获取更多的应用笔记和技术支持服务。

    常见问题与解决方案


    问题1:启动时电流过大
    - 解决方案:检查门极驱动电路是否正常,确认门极电阻设置正确,以避免过大的启动电流。
    问题2:发热严重
    - 解决方案:确认冷却系统是否工作正常,必要时增加散热面积或使用高效散热材料,以保证模块的正常运行温度。
    问题3:模块输出异常
    - 解决方案:检查连接线路是否有短路或开路情况,确认接线端子紧固良好,重新编程或更换故障模块。

    总结和推荐


    综合评估
    - FF400R12KE3 IGBT模块具备卓越的电气特性和热性能,是工业应用中的理想选择。其紧凑的设计和高可靠性使其成为众多高功率转换应用中的首选组件。
    推荐
    - 强烈推荐给对高效率和可靠性有严格要求的应用领域,如电动汽车、工业控制和新能源系统。同时,建议购买者详细了解产品手册中的技术规格和注意事项,以充分利用其优势并延长使用寿命。

FF400R12KE3HOSA1参数

参数
VCEO-集电极-发射极最大电压 2.15V@ 15V,400A
最大集电极发射极饱和电压 -
配置 半桥
集电极电流 580A
最大功率耗散 2KW
长*宽*高 106.4mm*61.4mm*30.9mm
通用封装 AG-62MM-1
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装,托盘
