IDP18E120XKSA1

产品分类: 整流二极管/整流桥
产品描述: 英飞凌开关二极管, Iout=18A, 贴片安装, Vrev=1200V, PG-TO220-2封装
供应商型号: UA-IDP18E120XKSA1
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES 整流二极管/整流桥 IDP18E120XKSA1

IDP18E120XKSA1概述

    快速开关二极管IDP18E120技术手册解析

    产品简介


    IDP18E120 是一款快速开关二极管,主要用于高功率电子设备中。该产品的主要功能包括高速开关、软切换、低反向恢复电荷等。其典型应用领域包括电源转换器、变频器、电机驱动器以及各类通信设备。

    技术参数


    - 最大反向电压 (VRRM):1200 V
    - 连续正向电流 (IF):
    - TC=25°C 时:31 A
    - TC=90°C 时:19.8 A
    - 单次冲击正向电流 (IFSM):78 A
    - 最大重复正向电流 (IFRM):47 A
    - 总功率耗散 (Ptot):
    - TC=25°C 时:113 W
    - TC=90°C 时:54 W
    - 工作和存储温度范围 (Tj, Tstg):-55°C 到 +150°C
    - 焊料温度 (TS):260°C
    - 热阻参数 (K/W):
    - 结至壳体 (RthJC):1.1
    - 结至环境(引线)(RthJA):62(贴片版本)


    产品特点和优势


    IDP18E120具有以下独特功能和优势:
    - 高达1200V的电压等级,适用于高压环境。
    - 快速恢复时间,低反向恢复电荷(Qrr),减少能量损失。
    - 软切换特性,降低了电磁干扰(EMI)。
    - 支持并联,便于系统扩展。
    - 符合RoHS和无卤素标准,环保合规。
    - 针对特定应用通过JEDEC认证,确保可靠性。

    应用案例和使用建议


    根据手册中的描述,IDP18E120广泛应用于工业控制、电力变换等领域。例如,在电源转换器中,它能够有效减少能量损耗和提高系统效率。为了进一步优化应用,建议采取以下措施:
    - 在高温环境下使用时,应考虑其功率耗散限制,并提供适当的散热设计。
    - 并联使用多个二极管时,需注意平衡各单元的电流分布,以避免过载。

    兼容性和支持


    IDP18E120与大多数主流的TO220封装标准兼容,适用于广泛的电路板布局。Infineon公司提供了详尽的技术文档和支持服务,包括用户手册、应用笔记及在线技术支持,帮助用户更好地理解和利用该产品。

    常见问题与解决方案


    在使用过程中可能会遇到以下问题及相应的解决方案:
    - 问题:长时间工作后温度过高
    - 解决方案:增加散热装置,如散热片或风扇。
    - 问题:并联二极管间电流不均衡
    - 解决方案:采用均流电阻或磁珠来平衡电流。
    - 问题:正向电压波动
    - 解决方案:确保二极管连接稳固,避免接触不良引起的电阻变化。

    总结和推荐


    综上所述,IDP18E120是一款高性能的快速开关二极管,其优秀的热性能、快速恢复特性和高可靠性使其成为众多高压应用的理想选择。我们强烈推荐在需要高效、可靠的高压开关环境中使用此产品。其在工业控制、电源管理等领域的卓越表现,使其在市场上具备很强的竞争力。

IDP18E120XKSA1参数

参数
Ir - 反向电流 100μA
Vr-反向电压 1.2KV
反向恢复时间 195ns
正向浪涌电流 78A
配置 -
If - 正向电流 31A
通用封装 TO-220
安装方式 通孔安装
零件状态 在售
包装方式 管装

IDP18E120XKSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IDP18E120XKSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 整流二极管/整流桥 INFINEON TECHNOLOGIES IDP18E120XKSA1 IDP18E120XKSA1数据手册

IDP18E120XKSA1封装设计

查看详情并下载
Symbol
Footprint

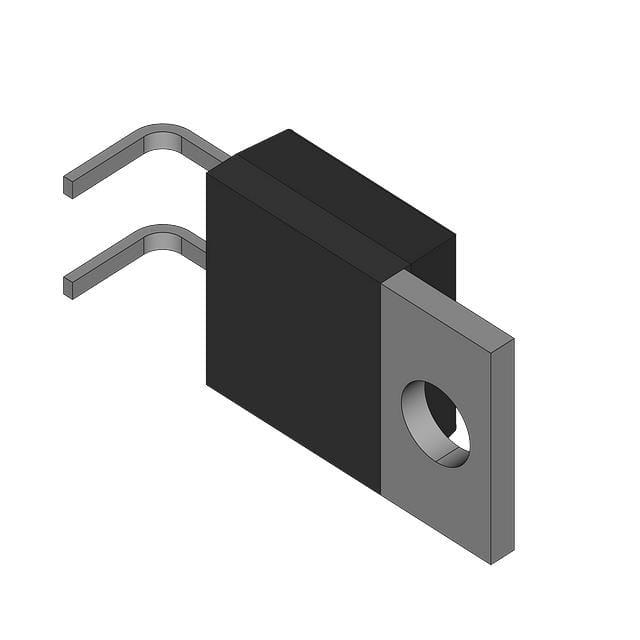

3D Model
价格梯度 中国香港交货 内地交货(含增值税)
79+ $ 0.9638 ¥ 8.0762
221+ $ 0.9438 ¥ 7.9086
582+ $ 0.9 ¥ 7.542
库存: 700
起订量: 130 增量: 50
交货地:
最小起订量为:79
合计: ¥ 638.01
