FP50R06W2E3BOMA1

产品分类: IGBT模块
产品描述: 英飞凌 igbt模块, 最大 600 V, 最大 65 A
供应商型号: 2726168
供应商: 海外现货
标准整包数: 1

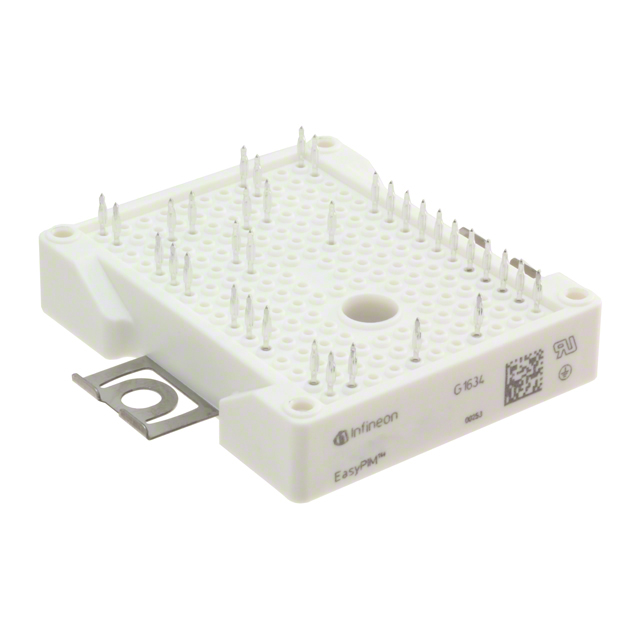

INFINEON TECHNOLOGIES IGBT模块 FP50R06W2E3BOMA1

FP50R06W2E3BOMA1概述


    产品简介


    FP50R06W2E3是一款IGBT模块,属于EasyPIM™系列。该模块采用Trench/Feldstopp IGBT3技术和Emitter Controlled 3二极管,配有NTC热敏电阻。这些技术使得该模块具有低开关损耗、正温度系数的VCEsat和较低的饱和电压。该产品主要用于辅助逆变器、空调系统和电机驱动等领域。

    技术参数


    电气特性
    - 集电极-发射极断态电压(VCES):600V
    - 连续集电极直流电流(ICnom):50A,最大值(IC):65A
    - 周期性集电极峰值电流(ICRM):100A
    - 最大总功耗(Ptot):175W
    - 栅极-发射极峰值电压(VGES):±20V
    - 栅极电荷(QG):0.50µC
    - 输入电容(Cies):3.10nF
    - 反向传输电容(Cres):0.095nF
    饱和电压和阈值电压
    - 集电极-发射极饱和电压(VCEsat):典型值1.60V,最高值1.70V
    - 栅极阈值电压(VGEth):4.9V至6.5V
    其他参数
    - 栅极电阻(RGint):0Ω
    - 栅极泄漏电流(IGES):400nA
    - 集电极泄漏电流(ICES):1.0mA
    - 热阻抗(RthJC):0.75K/W(IGBT),1.10K/W(二极管)
    - 温度范围:工作温度范围为-40°C至150°C

    产品特点和优势


    1. 低开关损耗:FP50R06W2E3具备低开关损耗的特性,有助于提高能效。
    2. 正温度系数的VCEsat:这有利于确保模块在不同温度下的稳定运行。
    3. 紧凑设计:具有紧凑的设计,便于安装和集成到各种应用中。
    4. NTC热敏电阻:提供温度监测和保护功能,提高可靠性。

    应用案例和使用建议


    FP50R06W2E3广泛应用于辅助逆变器、空调系统和电机驱动等领域。例如,在电机驱动系统中,通过调节电压和电流,可以有效控制电机的速度和扭矩,实现高效的电机控制。在空调系统中,用于调节冷凝器和蒸发器的工作状态,以达到最佳的制冷效果。为了充分发挥其性能,建议进行适当的散热处理,并且注意保持工作温度在合理范围内。

    兼容性和支持


    FP50R06W2E3具有良好的兼容性,可与多种控制器和其他电子元件配合使用。制造商提供详细的技术支持文档和售后支持服务,确保用户能够正确安装和使用该模块。此外,用户还可以访问相关的技术支持论坛获取更多信息和支持。

    常见问题与解决方案


    1. 问题:模块过热
    - 解决方案:检查散热器是否安装正确并有足够的散热面积。增加外部冷却措施如风扇或水冷装置,确保模块工作温度在正常范围内。

    2. 问题:模块无法启动
    - 解决方案:确认栅极驱动信号正确无误。检查连接线缆是否接触良好,并确保没有短路现象。

    总结和推荐


    FP50R06W2E3是一款高度可靠且性能卓越的IGBT模块,适用于多种工业应用。其紧凑的设计、低开关损耗和正温度系数的VCEsat使其成为市场上同类产品的有力竞争者。我们强烈推荐这款产品用于需要高效能和稳定性的应用场景。

FP50R06W2E3BOMA1参数

参数
配置 三相反相器
集电极电流 65A
最大功率耗散 175W
VCEO-集电极-发射极最大电压 600V
最大集电极发射极饱和电压 1.45V
安装方式 底座安装
零件状态 在售
包装方式 散装,托盘

FP50R06W2E3BOMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FP50R06W2E3BOMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES FP50R06W2E3BOMA1 FP50R06W2E3BOMA1数据手册

FP50R06W2E3BOMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
