F475R12KS4BPSA1

产品分类: IGBT模块
产品描述: 3.75V@ 15V,75A 100A AG-ECONO2B 底座安装
供应商型号: 4312966
供应商: 海外现货
标准整包数: 1

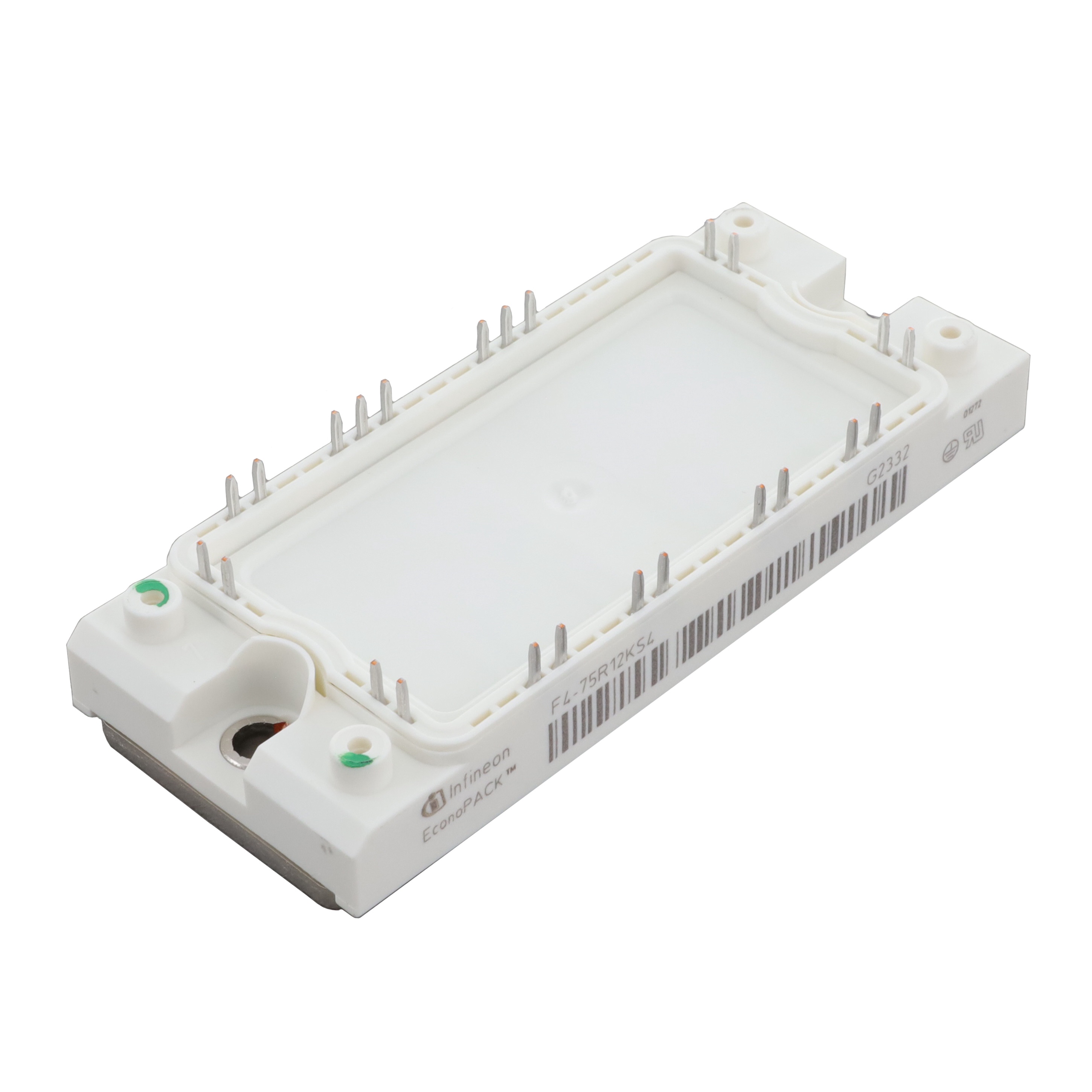

INFINEON TECHNOLOGIES IGBT模块 F475R12KS4BPSA1

F475R12KS4BPSA1概述

    F4-75R12KS4 IGBT模块技术手册

    产品简介


    F4-75R12KS4是一款适用于逆变器(Inverter)应用的IGBT模块。IGBT(绝缘栅双极型晶体管)是一种功率半导体器件,主要用于高电压和大电流的应用场合。该模块集成了IGBT和二极管,提供了一种高效、可靠的电力转换解决方案。主要应用于工业电机控制、电源转换系统、太阳能逆变器等领域。

    技术参数


    以下是F4-75R12KS4的技术规格和性能参数:
    - 最高额定值
    - 集电极-发射极断态电压(VCES):1200V
    - 持续集电极直流电流(IC nom):75A
    - 峰值集电极电流(ICRM):150A
    - 总损耗功率(Ptot):500W
    - 栅极-发射极峰值电压(VGES):±20V
    - 特征值
    - 集电极-发射极饱和电压(VCE sat):3.20V(Tvj = 25°C),3.75V(Tvj = 125°C)
    - 栅极阈值电压(VGEth):4.5V至6.5V(IC = 3.00mA,VCE = VGE,Tvj = 25°C)
    - 栅极电荷(QG):0.80μC
    - 内部栅极电阻(RGint):5.0Ω(Tvj = 25°C)
    - 输入电容(Cies):5.10nF(f = 1MHz,Tvj = 25°C,VCE = 25V,VGE = 0V)
    - 反向传输电容(Cres):0.30nF(f = 1MHz,Tvj = 25°C,VCE = 25V,VGE = 0V)
    - 二极管参数
    - 最高重复峰值反向电压(VRRM):1200V
    - 持续正向电流(IF):75A
    - 峰值正向电流(IFRM):150A
    - 正向电压(VF):1.70V至2.55V(IF = 75A,VGE = 0V)
    - 峰值反向恢复电流(IRM):43.0A至62.0A(IF = 75A,-diF/dt = 1800A/μs,Tvj = 125°C)

    产品特点和优势


    F4-75R12KS4的主要特点包括:
    - 高可靠性:采用先进的制造工艺,确保长期稳定运行。
    - 低损耗:优化的IGBT和二极管设计,降低开关损耗和导通损耗。
    - 宽工作温度范围:能够在-40°C到125°C的温度范围内正常工作。
    - 紧凑设计:模块化设计,易于安装和集成。

    应用案例和使用建议


    F4-75R12KS4适用于多种应用场合,例如:
    - 工业电机控制:提供高效的电机驱动解决方案。
    - 电源转换系统:用于高压直流电源转换。
    - 太阳能逆变器:实现高效能量转换。
    使用建议:
    - 在使用过程中,确保散热良好,避免过热。
    - 选择合适的栅极驱动电阻(RGon和RGoff),以优化开关速度和减少损耗。
    - 注意模块的电气隔离要求,确保安全可靠地连接。

    兼容性和支持


    F4-75R12KS4模块与标准的逆变器电路兼容,厂商提供了详细的安装和使用指南。如有进一步技术支持需求,可联系厂商的技术支持团队。

    常见问题与解决方案


    - 问题1:模块在高温环境下工作不稳定。
    - 解决方案:检查散热器的设计是否合理,确保良好的热传导和散热效果。

    - 问题2:模块启动时出现异常。
    - 解决方案:检查栅极驱动信号是否正确,确认驱动电阻的阻值是否合适。

    总结和推荐


    F4-75R12KS4是一款高性能的IGBT模块,具有高可靠性、低损耗和宽工作温度范围等优点。它适用于多种工业应用场合,如电机控制、电源转换和太阳能逆变器等。建议在使用前仔细阅读技术手册并遵循使用指南,以确保最佳性能和使用寿命。

F475R12KS4BPSA1参数

参数
VCEO-集电极-发射极最大电压 3.75V@ 15V,75A
最大集电极发射极饱和电压 -
配置 -
集电极电流 100A
最大功率耗散 -
通用封装 AG-ECONO2B
安装方式 底座安装
零件状态 在售
包装方式 托盘

F475R12KS4BPSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

F475R12KS4BPSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES F475R12KS4BPSA1 F475R12KS4BPSA1数据手册

F475R12KS4BPSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 691.3059
5+ ¥ 691.3059
10+ ¥ 678.7367
50+ ¥ 678.7367
库存: 10
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 691.3
