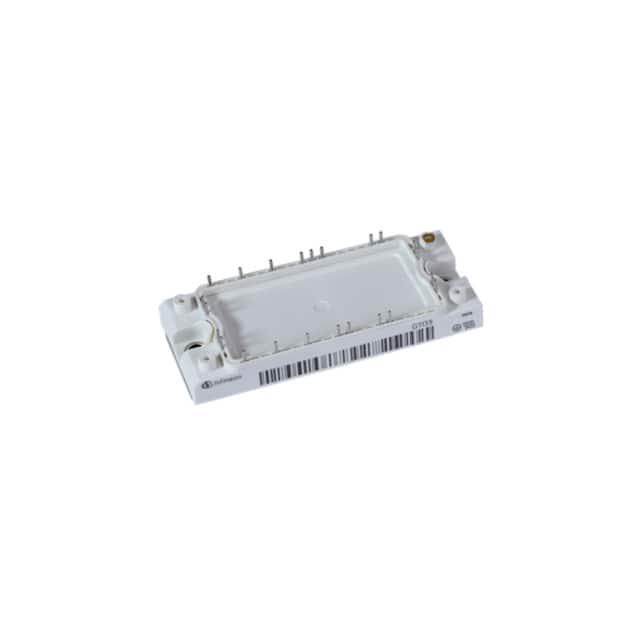

FS35R12KT3BOSA1

产品分类: IGBT模块
产品描述: 210W 全桥反相器 2.15V@ 15V,35A 55A 底座安装 107.5mm*45mm*17mm
供应商型号: 3294637
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES IGBT模块 FS35R12KT3BOSA1

FS35R12KT3BOSA1概述


    产品简介


    EconoPACK™2 模块
    EconoPACK™2 是一款采用快速 Trench/Feldstop IGBT3 和发射极控制高效率二极管的功率模块。该模块专为电力转换应用设计,具备高效能、低损耗和高可靠性等特点。广泛应用于工业电机驱动、电源转换、新能源发电系统等领域。

    技术参数


    IGBT 模块
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 集电极-发射极耐压 | 1200 V |
    | 连续直流集电极电流(TC = 80°C) 35 | 55 | A |
    | 周期性集电极峰值电流(tP = 1 ms) 70 | A |
    | 总耗散功率(TC = 25°C) 210 | W |
    | 门极-发射极峰值电压 | -20 +20 | V |
    IGBT 模块特性
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 集电极-发射极饱和电压(IC = 35 A) | 1.70 | 1.90 | 2.15 | V |
    | 门极阈值电压(IC = 1.50 mA) | 5.0 | 5.8 | 6.5 | V |
    | 门极电荷 | 0.33 µC |
    | 内部门极电阻 | 6.0 Ω |
    | 输入电容(f = 1 MHz) | 2.50 nF |
    | 反向传输电容(f = 1 MHz) | 0.09 nF |
    二极管特性
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 周期性反向峰值电压(TC = 25°C) | 1200 V |
    | 连续直流正向电流(TC = 25°C) 35 | 70 | A |
    | 正向电压(IF = 35 A) | 1.65 | 1.65 | 2.15 | V |
    | 反向恢复峰值电流 | 49.0 | 51.0 A |
    | 反向恢复电荷 | 3.70 | 6.80 µC |
    | 反向恢复能量 | 1.40 | 2.70 mJ |

    产品特点和优势


    EconoPACK™2 模块具备以下显著特点和优势:
    1. 高效能:具有出色的低损耗特性,能够有效提高能源利用效率。
    2. 可靠性高:采用先进的封装技术和高可靠性材料,确保长期稳定运行。
    3. 快速响应:通过Trench/Feldstop IGBT3和高效率二极管技术实现快速开关,减少开关损耗。
    4. 宽工作温度范围:适用于广泛的温度环境,满足多种复杂应用需求。

    应用案例和使用建议


    应用案例
    EconoPACK™2 模块可广泛应用于各类电力转换系统,例如工业电机驱动器、太阳能逆变器和UPS系统等。该模块能够在这些应用中实现高效的能量转换和转换效率。
    使用建议
    1. 散热管理:为确保模块的稳定工作,需合理规划散热系统,确保模块工作温度不超过额定范围。
    2. 电路布局:考虑模块的电气特性,在电路设计中尽量减少杂散电感,优化布线。
    3. 驱动电路:选用合适的驱动电路以保证模块的可靠开关,降低开关损耗。

    兼容性和支持


    EconoPACK™2 模块与其他标准IGBT和二极管模块具备良好的兼容性,支持主流的应用环境。厂商提供详细的装配指南和技术支持,帮助用户顺利安装和使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块工作时温度过高 | 改善散热措施,如增加散热片或改进风道设计。 |
    | 开关过程出现过高的电压波动 | 调整门极电阻以优化开关速度。 |
    | 模块在高温下性能下降 | 确保工作环境温度不超过最大额定值,并优化散热方案。|

    总结和推荐


    综上所述,EconoPACK™2 模块凭借其卓越的性能、高效的能源利用率和高度可靠性,在电力转换领域表现出色。它适用于多种应用场合,尤其是对可靠性要求较高的工业电机驱动和新能源发电系统。总体来说,推荐用户选择此款模块以实现高效、稳定的电力转换应用。
    希望本文对您理解和使用 EconoPACK™2 模块有所帮助。如需更多详细信息,请联系 Infineon 官方技术支持。

FS35R12KT3BOSA1参数

参数
最大集电极发射极饱和电压 -
配置 全桥反相器
集电极电流 55A
最大功率耗散 210W
VCEO-集电极-发射极最大电压 2.15V@ 15V,35A
长*宽*高 107.5mm*45mm*17mm
安装方式 底座安装
包装方式 散装,托盘
