FZ600R12KE4HOSA1

产品分类: IGBT模块
产品描述: 3KW 1.75V 单一 2.1V@ 15V,600A 600A 底座安装
供应商型号: 2709970
供应商: 海外现货
标准整包数: 1

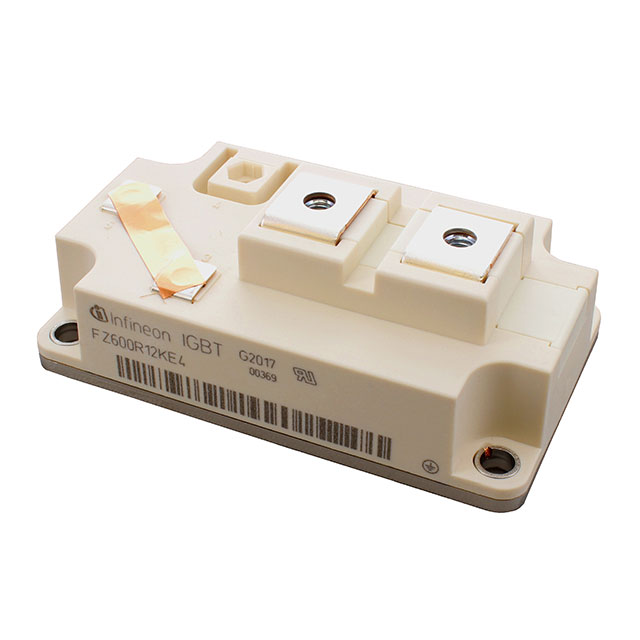

INFINEON TECHNOLOGIES IGBT模块 FZ600R12KE4HOSA1

FZ600R12KE4HOSA1概述

    FZ600R12KE4 IGBT Module 技术手册解析

    1. 产品简介


    FZ600R12KE4 是一款IGBT模块(绝缘栅双极型晶体管模块),采用Trench/Fielstop IGBT4技术和Emitter Controlled 4二极管。该模块主要用于高功率转换器、电机驱动、不间断电源系统和风力发电机等应用领域。它提供卓越的耐温性和低开关损耗,确保了更高的效率和可靠性。

    2. 技术参数


    - 电压参数
    - 集电极-发射极断态电压(VCES):1200V
    - 最大集电极电流(IC nom):600A,瞬态峰值电流(ICRM):1200A
    - 总功率耗散(Ptot):3000W (TC = 25°C, Tvj max = 175°C)
    - 电气特性
    - 最大栅源极电压(VGES):±20V
    - 饱和电压(VCEsat):2.10V(Tvj = 25°C)
    - 门限电压(VGEth):5.8V(IC = 23.0mA, VCE = VGE, Tvj = 25°C)
    - 热特性
    - 结到外壳热阻(RthJC):0.05 K/W(IGBT)
    - 外壳到散热片热阻(RthCH):0.017 K/W(IGBT)

    3. 产品特点和优势


    - 高可靠性:FZ600R12KE4 具有广泛的开关耐受温度范围(-40°C 至 150°C),使其适用于恶劣的工作环境。
    - 低损耗:由于采用了Trench/Fielstop IGBT4技术,该模块具有较低的饱和电压(VCEsat)和优秀的正温度系数,从而降低了功耗。
    - 高鲁棒性:通过严格的电气和机械测试,确保了其在高负载条件下的稳定性和耐用性。

    4. 应用案例和使用建议


    - 典型应用:该模块广泛应用于高功率转换器、电机驱动和风力发电机组中。例如,在大型风力发电机中,其强大的开关能力可保证高效的能量转换。
    - 使用建议:在安装时应遵循制造商的应用说明,确保适当的冷却措施以保持模块在安全的工作温度范围内。另外,在设计电路时,需考虑模块的输入输出特性以优化系统效率。

    5. 兼容性和支持


    - 兼容性:FZ600R12KE4 IGBT模块具备良好的兼容性,适用于多种标准电路设计和连接器。
    - 支持:制造商提供了详尽的应用笔记和技术支持服务,帮助用户解决实际应用中的问题并提供最佳实践指导。

    6. 常见问题与解决方案


    - 问题1:如何确保模块正确安装?
    - 解决方案:遵循应用指南进行模块安装,特别是要注意合适的紧固扭矩,避免因过度拧紧而导致损坏。
    - 问题2:如何处理过高的温度?
    - 解决方案:确保使用足够的冷却措施,如散热片和风扇,以维持模块工作温度在安全范围内。

    7. 总结和推荐


    FZ600R12KE4 IGBT模块凭借其出色的耐温性、低损耗和高鲁棒性,在高功率转换器、电机驱动和其他关键应用领域展现出显著的优势。它不仅能够满足复杂系统的高性能要求,还能显著提升整个系统的能效。因此,我们强烈推荐此模块用于需要高效和可靠电力管理的项目中。

FZ600R12KE4HOSA1参数

参数
最大集电极发射极饱和电压 1.75V
配置 单一
集电极电流 600A
最大功率耗散 3KW
VCEO-集电极-发射极最大电压 2.1V@ 15V,600A
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 托盘

FZ600R12KE4HOSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FZ600R12KE4HOSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES FZ600R12KE4HOSA1 FZ600R12KE4HOSA1数据手册

FZ600R12KE4HOSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 792.7664
5+ ¥ 792.7664
10+ ¥ 778.3524
50+ ¥ 778.3524
库存: 30
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 792.76
