FS35R12W1T4BOMA1

产品分类: IGBT模块
产品描述: 225W 三相反相器 2.25V@ 15V,35A 65A 底座安装
供应商型号: SCE-FS35R12W1T4
供应商: 海外现货
标准整包数: 1

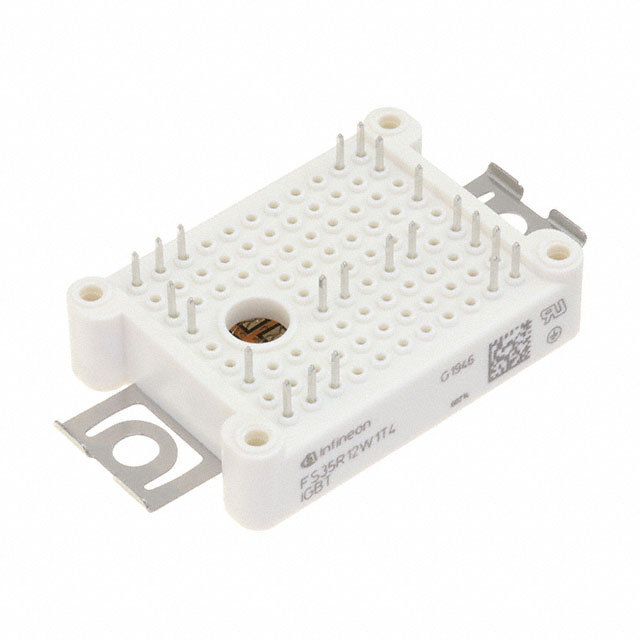

INFINEON TECHNOLOGIES IGBT模块 FS35R12W1T4BOMA1

FS35R12W1T4BOMA1概述

    FS35R12W1T4 IGBT-Module 技术手册

    产品简介


    产品类型:
    FS35R12W1T4 是一款采用沟槽/场截止IGBT4技术的IGBT模块,配备发射极控制4二极管及NTC热敏电阻。
    主要功能:
    - 高压隔离(高达1200V)
    - 大电流处理能力(最高可达35A)
    应用领域:
    - 空调系统
    - 驱动电机
    - 伺服驱动
    - 不间断电源系统(UPS)

    技术参数


    IGBT参数:
    - 集电极-发射极断态电压 (VCES): 1200V
    - 额定连续直流集电极电流 (IC nom): 35A
    - 周期性峰值集电极电流 (ICRM): 70A
    - 饱和电压 (VCEsat):1.85V(典型值)
    - 门限电压 (VGEth): 5.0 - 6.5V
    - 门电荷 (QG): 0.27μC
    - 开启延迟时间 (td on): 0.025μs(典型值)
    - 关断延迟时间 (td off): 0.24μs(典型值)
    二极管参数:
    - 峰值重复反向电压 (VRRM): 1200V
    - 额定连续正向电流 (IF): 35A
    - 正向导通电压 (VF): 1.65V
    - 反向恢复电流 (IRM): 60.0A
    - 反向恢复能量 (Erec): 1.35mJ
    其他特征:
    - 热阻 (RthJC): 0.60K/W(IGBT),0.80K/W(二极管)
    - 最大工作温度范围: -40°C 至 150°C
    - 存储温度范围: -40°C 至 125°C

    产品特点和优势


    优势:
    - 低开关损耗(低VCEsat)
    - 具有正温度系数的饱和电压
    - 紧凑设计和坚固的安装方式
    市场竞争力:
    - 高效率运行和可靠的操作特性使其在高功率应用中表现出色
    - 在空调系统、驱动电机、伺服驱动及不间断电源系统中的广泛应用证明了其卓越性能

    应用案例和使用建议


    典型应用:
    - 空调系统中的电机控制
    - 工业驱动系统的伺服驱动
    - 不间断电源系统的高效转换
    使用建议:
    - 在选择IGBT模块时,需考虑具体的应用环境和负载条件
    - 对于高电流密度的应用场合,可适当调整驱动信号以优化IGBT的开关特性
    - 确保良好的散热管理,以避免过热导致的失效

    兼容性和支持


    兼容性:
    - 模块设计为易于与其他标准电子元器件集成
    - 支持广泛的电源和控制电路
    支持和服务:
    - Infineon提供详尽的应用笔记和技术文档,帮助用户了解产品特性和应用技巧
    - 技术支持服务,协助解决可能遇到的任何技术问题

    常见问题与解决方案


    常见问题:
    1. 模块过热
    - 解决办法: 确认散热措施有效,确保安装位置符合热设计要求。

    2. 启动延迟时间长
    - 解决办法: 调整驱动信号,优化IGBT的驱动电阻值。
    3. 高电流冲击下的损坏
    - 解决办法: 采取适当的保护措施,如软开关电路设计,减少瞬态电流的影响。

    总结和推荐


    综合评估:
    - FS35R12W1T4 IGBT模块以其出色的电气性能和可靠性成为适用于高功率转换应用的理想选择
    - 设计紧凑,易于集成,具备优秀的热管理和低开关损耗特性
    推荐使用:
    - 强烈推荐在高功率转换和控制应用中使用,如空调系统、工业电机驱动和UPS系统。

FS35R12W1T4BOMA1参数

参数
配置 三相反相器
集电极电流 65A
最大功率耗散 225W
VCEO-集电极-发射极最大电压 2.25V@ 15V,35A
最大集电极发射极饱和电压 -
安装方式 底座安装
零件状态 在售
包装方式 散装,托盘

FS35R12W1T4BOMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FS35R12W1T4BOMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES FS35R12W1T4BOMA1 FS35R12W1T4BOMA1数据手册

FS35R12W1T4BOMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
