FS75R12KT4B15BPSA1

产品分类: IGBT模块
产品描述: 英飞凌 igbt模块, 最大 1200 V
供应商型号: 3775915
供应商: 海外现货
标准整包数: 1

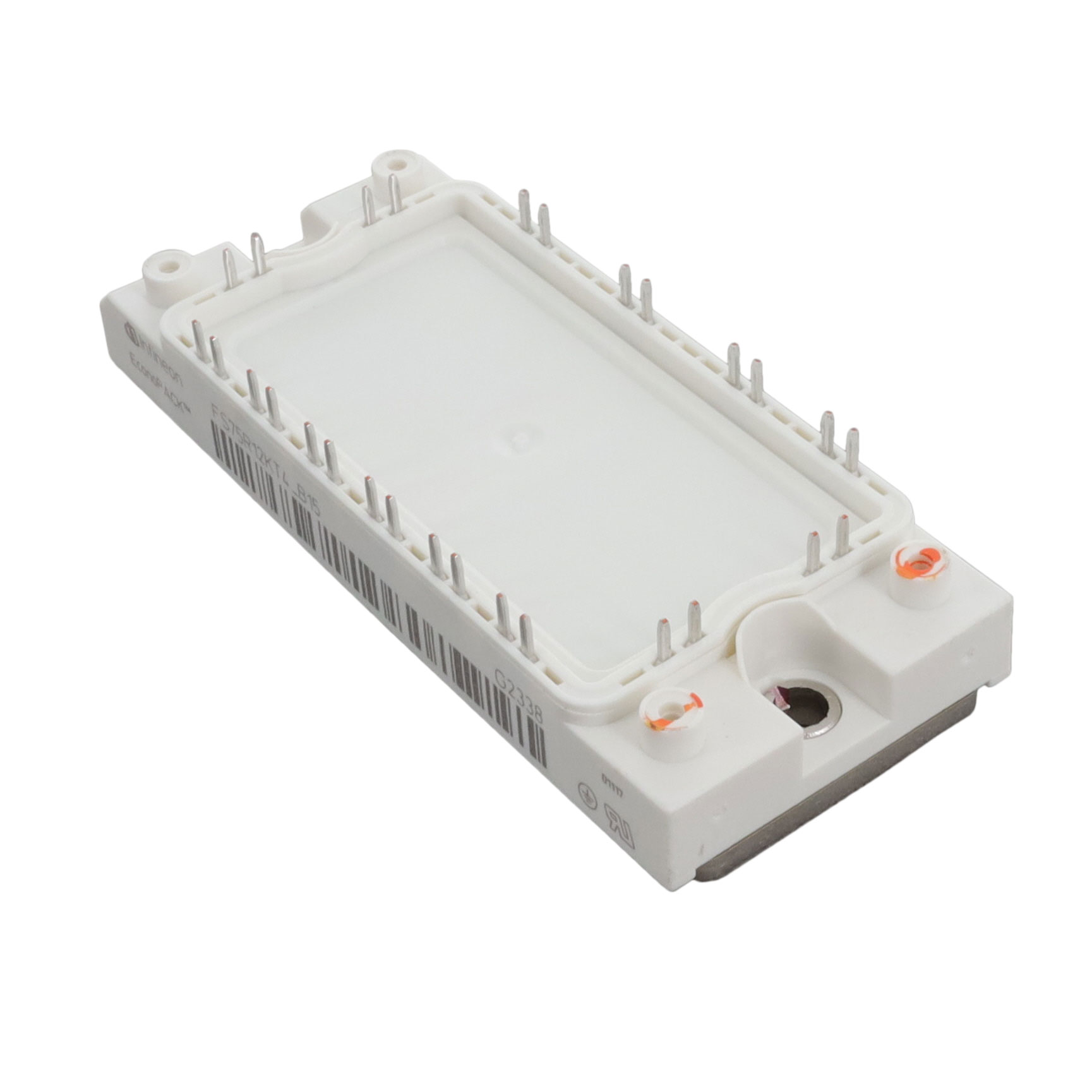

INFINEON TECHNOLOGIES IGBT模块 FS75R12KT4B15BPSA1

FS75R12KT4B15BPSA1概述


    产品简介


    FS75R12KT4B15是一种IGBT模块,属于EconoPACK™2系列,具有Trench/Feldstop IGBT4和Emitter Controlled 4 Diode及NTC温度传感器。这款模块主要用于辅助逆变器、电机驱动和伺服驱动等领域,是电力转换和控制的理想选择。

    技术参数


    IGBT参数
    - 集电极-发射极耐压(VCES):1200V
    - 最大连续集电极电流(IC nom):75A
    - 周期性峰值集电极电流(ICRM):150A
    - 总损耗功率(Ptot):385W(TC = 25°C, Tvj max = 175°C)
    - 栅极-发射极峰值电压(VGES):±20V
    - 集电极-发射极饱和电压(VCEsat):2.15V(Tvj = 125°C)
    二极管参数
    - 反向恢复电压(VRRM):1200V
    - 持续直流正向电流(IF):75A
    - 周期性峰值正向电流(IFRM):150A
    机械特性
    - 材料:Al2O3基板
    - 功率循环能力
    - 高温稳定性和抗热冲击性
    - 内置NTC温度传感器
    - 铜基板
    - 标准外壳

    产品特点和优势


    1. 低VCEsat:显著降低了功耗,提高了效率。
    2. Trench IGBT4技术:提供了出色的开关性能和高可靠性。
    3. 宽温度范围:工作温度范围为-40°C至150°C,适用于各种恶劣环境。
    4. 集成NTC温度传感器:便于实时监控温度,确保安全运行。
    5. 高性能铜基板:提高了热导性,增强了散热性能。

    应用案例和使用建议


    FS75R12KT4B15模块广泛应用于各种工业环境中,如辅助逆变器、电机驱动和伺服驱动系统。对于工业环境,建议使用高效的散热解决方案,例如采用热管理策略,确保模块在高负载下的稳定运行。此外,在设计时需要考虑电源的瞬态响应,以减少开关损耗并提高系统整体效率。

    兼容性和支持


    FS75R12KT4B15模块与其他电子元器件和设备高度兼容。厂商提供了详尽的技术支持和应用指南,帮助用户更好地了解和使用产品。此外,制造商还提供了一系列应用注释文档,涵盖了安装、配置和故障排除等方面的指导。

    常见问题与解决方案


    1. 高温环境下性能下降:建议加强散热措施,例如使用更好的散热片或冷却系统。
    2. 过流保护不正常:检查电路连接是否正确,确认熔断器和保险丝的额定值是否合适。
    3. 模块过热:检查NTC温度传感器是否正常工作,调整散热策略以避免过热情况。

    总结和推荐


    FS75R12KT4B15是一款高性能的IGBT模块,具备优异的性能指标和丰富的应用案例。其低损耗、高可靠性及宽温度范围使得它成为工业应用中的理想选择。推荐在辅助逆变器、电机驱动和伺服驱动等应用中使用该模块,以获得最佳性能和可靠性。

FS75R12KT4B15BPSA1参数

参数
配置 -
集电极电流 75A
最大功率耗散 385W
VCEO-集电极-发射极最大电压 2.15V@ 15V,75A
最大集电极发射极饱和电压 -
通用封装 AG-ECONO2B
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 托盘

FS75R12KT4B15BPSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FS75R12KT4B15BPSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES FS75R12KT4B15BPSA1 FS75R12KT4B15BPSA1数据手册

FS75R12KT4B15BPSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 774.4878
5+ ¥ 774.4878
10+ ¥ 760.4062
50+ ¥ 760.4062
库存: 14
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 774.48
直接购买
加入购物车
