FP10R12W1T4BOMA1

产品分类: IGBT模块
产品描述: 英飞凌 igbt模块, 最大 1200 V, 最大 20 A
供应商型号: 2726156
供应商: 海外现货
标准整包数: 1

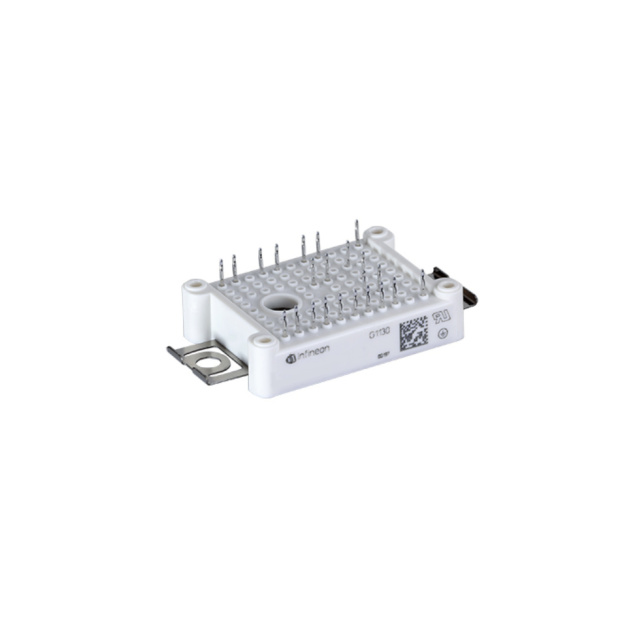

INFINEON TECHNOLOGIES IGBT模块 FP10R12W1T4BOMA1

FP10R12W1T4BOMA1概述


    产品简介


    产品类型: FP10R12W1T4 IGBT模块
    主要功能: 这是一款结合了Trench/Fieldstop IGBT4技术和Emitter Controlled 4二极管及NTC热敏电阻的EasyPIM™模块。它旨在提高能效和可靠性,在多种工业应用中发挥关键作用。
    应用领域: 辅助逆变器、空调系统、电机驱动。

    技术参数


    IGBT模块
    - 最高集电极-发射极耐压:1200 V
    - 集电极额定电流:10 A(瞬时20 A)
    - 最大功耗:105 W(TC = 25°C,Tvj max = 175°C)
    - 最大栅极-发射极电压:±20 V
    - 最大开关损耗:Eon 1.55 mJ, Eoff 0.87 mJ (Tvj = 150°C)
    二极管模块
    - 最高重复峰值反向电压:1200 V
    - 额定正向电流:10 A(瞬时20 A)
    - 正向电压降:1.75 V到2.25 V
    - 反向恢复能量:0.24 mJ 到 0.59 mJ (Tvj = 150°C)
    其他参数
    - 热阻:芯片至外壳:1.25 K/W到1.40 K/W
    - 工作温度范围:-40°C到150°C
    - 存储温度范围:-40°C到125°C

    产品特点和优势


    1. 低损耗:通过采用Trench IGBT4技术,实现了显著降低的开关损耗,有助于提升整体能效。
    2. 紧凑设计:具备低热阻的陶瓷基板,保证高效散热,延长使用寿命。
    3. 可靠性和鲁棒性:集成的安装夹使其易于安装且坚固耐用。
    4. 温度系数:VCEsat具有正温度系数,确保在各种温度条件下稳定运行。

    应用案例和使用建议


    应用案例
    - 空调系统:FP10R12W1T4在空调系统的辅助逆变器中扮演着核心角色,帮助实现精确的温度控制。
    - 电机驱动:该模块被用于电机驱动系统,以实现更高效的电力转换和控制。
    使用建议
    - 在进行安装时,建议遵循制造商提供的详细指导手册,以确保正确连接和固定模块。
    - 考虑到高温环境下的运行,建议增加散热措施以保障系统的长期稳定性。
    - 根据具体应用的需求选择合适的外部栅极电阻,以进一步优化性能。

    兼容性和支持


    兼容性
    - FP10R12W1T4模块设计为通用型,适用于多种电子系统。
    - 其电气接口标准化,易于与现有设备和其他电子组件无缝对接。
    支持
    - 制造商提供详尽的技术文档和全面的客户支持服务,包括但不限于在线资源、专业咨询和技术培训。

    常见问题与解决方案


    问题一:
    现象:IGBT模块过热。
    原因:可能是因为散热不足或者外部栅极电阻设置不当。
    解决方案:增加散热措施,如采用更好的散热器,同时调整外部栅极电阻至适当值。
    问题二:
    现象:二极管反向恢复过程中出现显著损耗。
    原因:可能是由于工作频率过高或外部电路设计不匹配。
    解决方案:优化电路设计,适当降低工作频率并选择合适的外部元件。

    总结和推荐


    综上所述,FP10R12W1T4 IGBT模块凭借其高效的能源管理和卓越的可靠性,在多种应用中表现出色。其具备低损耗、紧凑设计、高可靠性等特点,适合于空调系统、电机驱动以及其他需要高性能功率转换的应用场景。经过综合考虑,我们强烈推荐这一产品,特别是对于那些寻求提升系统效率和可靠性的客户来说。

FP10R12W1T4BOMA1参数

参数
最大集电极发射极饱和电压 -
配置 三相反相器
集电极电流 20A
最大功率耗散 105W
VCEO-集电极-发射极最大电压 2.25V@ 15V,10A
通用封装 AG-EASY1B-1
安装方式 底座安装
零件状态 在售
包装方式 散装,托盘

FP10R12W1T4BOMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FP10R12W1T4BOMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES FP10R12W1T4BOMA1 FP10R12W1T4BOMA1数据手册

FP10R12W1T4BOMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
